Мешалки с погружными двигателями типа RZP
B-2
WILO EMU 3.0
Монтаж
Машина RZP устанавливается стационарно на напорной трубе. Монтаж этой напорной трубы
должен обеспечиваться заказчиком.
Не возможна эксплуатация машины RZP на различных высотах и
направлениях.
Возможны следующие виды монтажа:
Стационарный монтаж на
напорной трубе
При этом типе монтажа машина RZP крепится допущенными соединительными винтами
непосредственно к напорной трубе. Монтаж, ремонты и сервисное обслуживание, также как
и демонтаж, можно производить, только спустив воду из бассейна.

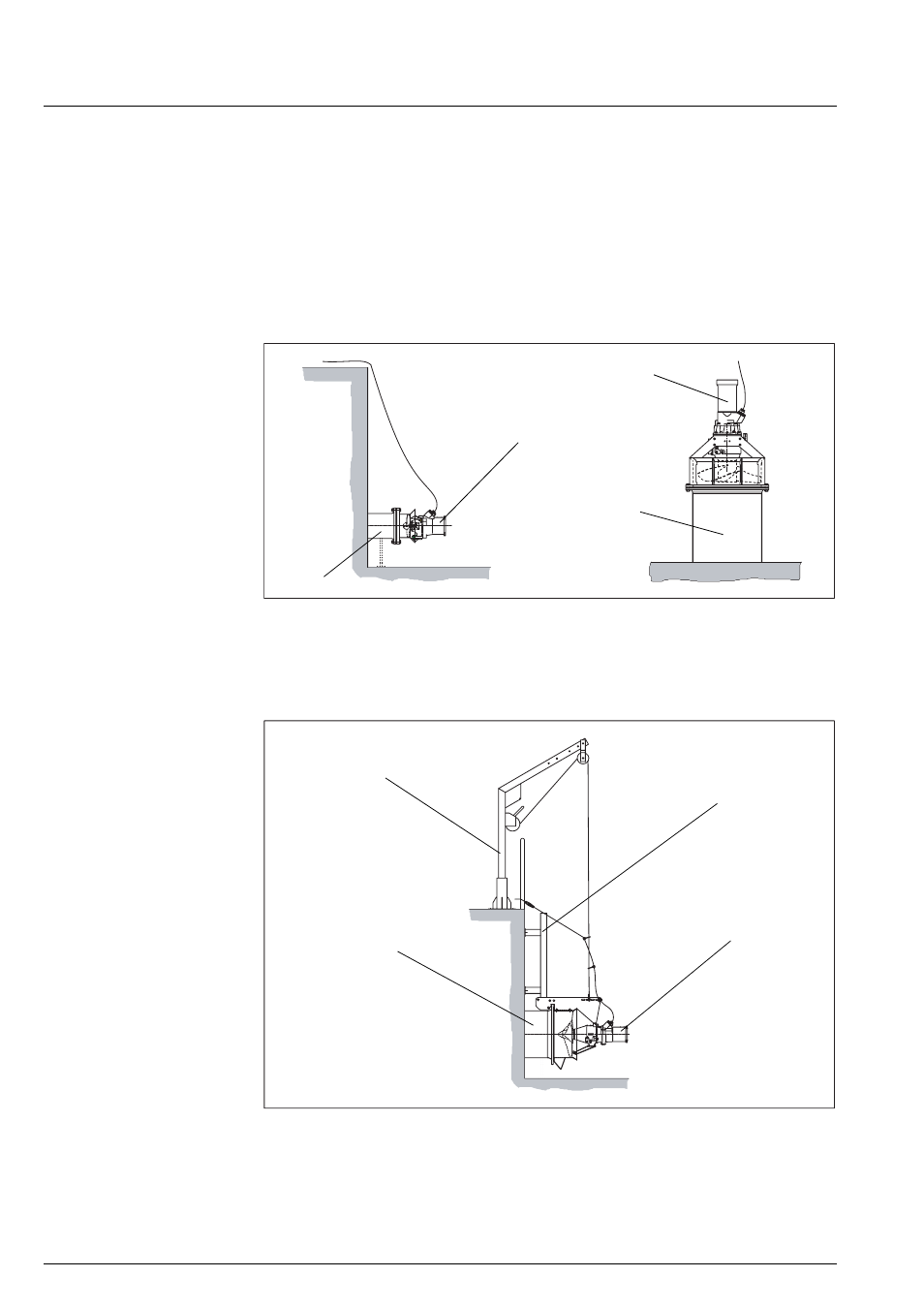

Рис. B-2:
Стационарный монтаж
Гибкий монтаж на
напорной трубе с помощью
погружного устройства
AVR…
(стандартное исполнение)
При монтаже машины RZP с помощью погружного устройства оборудование можно в любое
время поднимать из бассейна. Достоинством такого монтажа является то, что для
проведения всех работ не требуется спускать воду из бассейна, а машину RZP в любое время
можно использовать в другом месте.
Рис. B-3:
Монтаж с применением погружного устройства
Монтаж
При монтаже необходимо убедиться в том, что фундаменты
рассчитаны на подобную нагрузку и напорная труба обеспечивается
заказчиком!
Машина RZP
Напорная труба
Напорная труба
Машина RZP
Подъемник
Напорная труба
Погружное устройство AVR…
Машина RZP
