Техническое обслуживание
7-6
WILO EMU 3.0
Конструкция контактного
уплотнительного кольца (5)
- Контактное уплотнительное кольцо состоит из двух частей: неподвижной и
вращающейся.
- Неподвижная часть состоит из упорного кольца (1) с клиновидной манжетой или
кольцом круглого сечения. Эта часть неподвижно устанавливается в корпус.
- Вращающаяся часть состоит из контактного кольца (2) – резиновый сильфон с
подпружиниванием. Она устанавливается на вал и вращается вместе с ним.
Следите за тем, чтобы поверхности скольжения не были
загрязнены и/или повреждены. Использовать поврежденные
детали запрещается.
В связи со своим принципом работы, контактное уплотнение не
является абсолютно герметичным. Утечка собирается в предкамере
или полости уплотнения и удаляется при проведение регулярных
работ по техническому обслуживанию. Так как в предкамере и
полости уплотнения отсутствуют подшипники и шестерни, срок
службы оборудования не уменьшается.

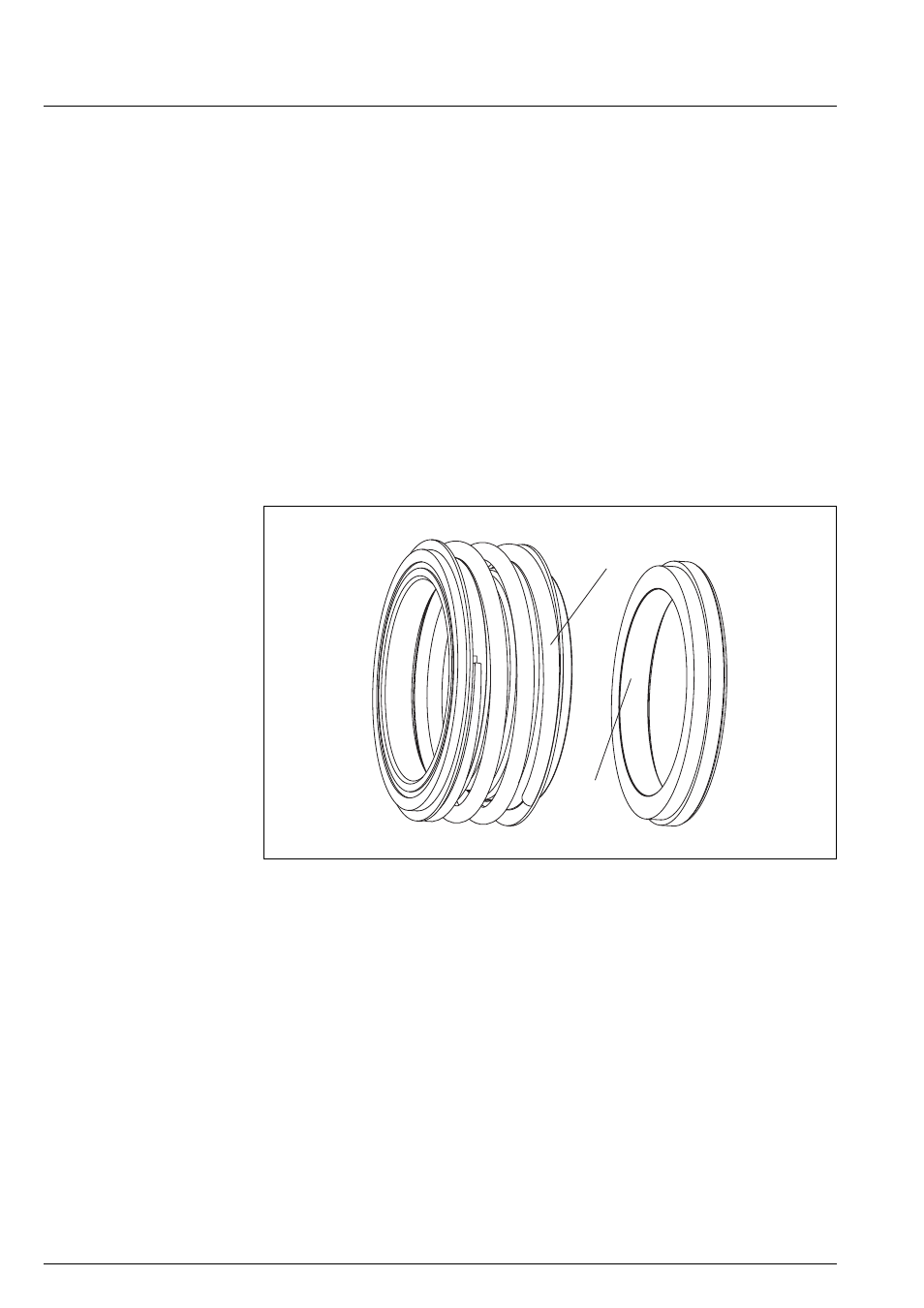

Рис. 7-2:
Контактное уплотнение
Демонтаж крыльчатки
- Отключить оборудование и силами специалиста-электрика отсоединить его от
электросети. Извлечь его из бассейна и установить на прочном и устойчивом
основании и очистить. Предотвратить опрокидывание оборудования!
- Отпустить крепежный винт (3) и полностью вывинтить его.
- Крыльчатку (4) осторожно снять с вала (7). При этом можно использовать резиновый
молоток.
Внимание! Контактное уплотнение (5) теперь удерживается только
шпонкой (6)!
Демонтаж контактного
уплотнения
- Вынуть шпонку (6).
- Контактное кольцо (2) (резиновый сильфон с подпружиниванием) осторожно и
медленно снять с вала (7).
Избегать перекашивания!
1
2
