Инструкция по монтажу и эксплуатации Wilo-Easy Control MS-L 2x4kW 261
УПРАВЛЕНИЕ И ФУНКЦИИ
Русский
ОПАснОсТь для жизни вследствие пора-
жения электрическим током!
При работе с открытым прибором управле-
ния существует угроза жизни вследствие
удара электрическим током! Все работы на
компонентах должны выполняться специа-
листом-электриком.
УКАЗАНИЕ
После прерывания подачи тока прибор
управления автоматически повторно запу-
скается и включается в последнем установ-
ленном режиме!

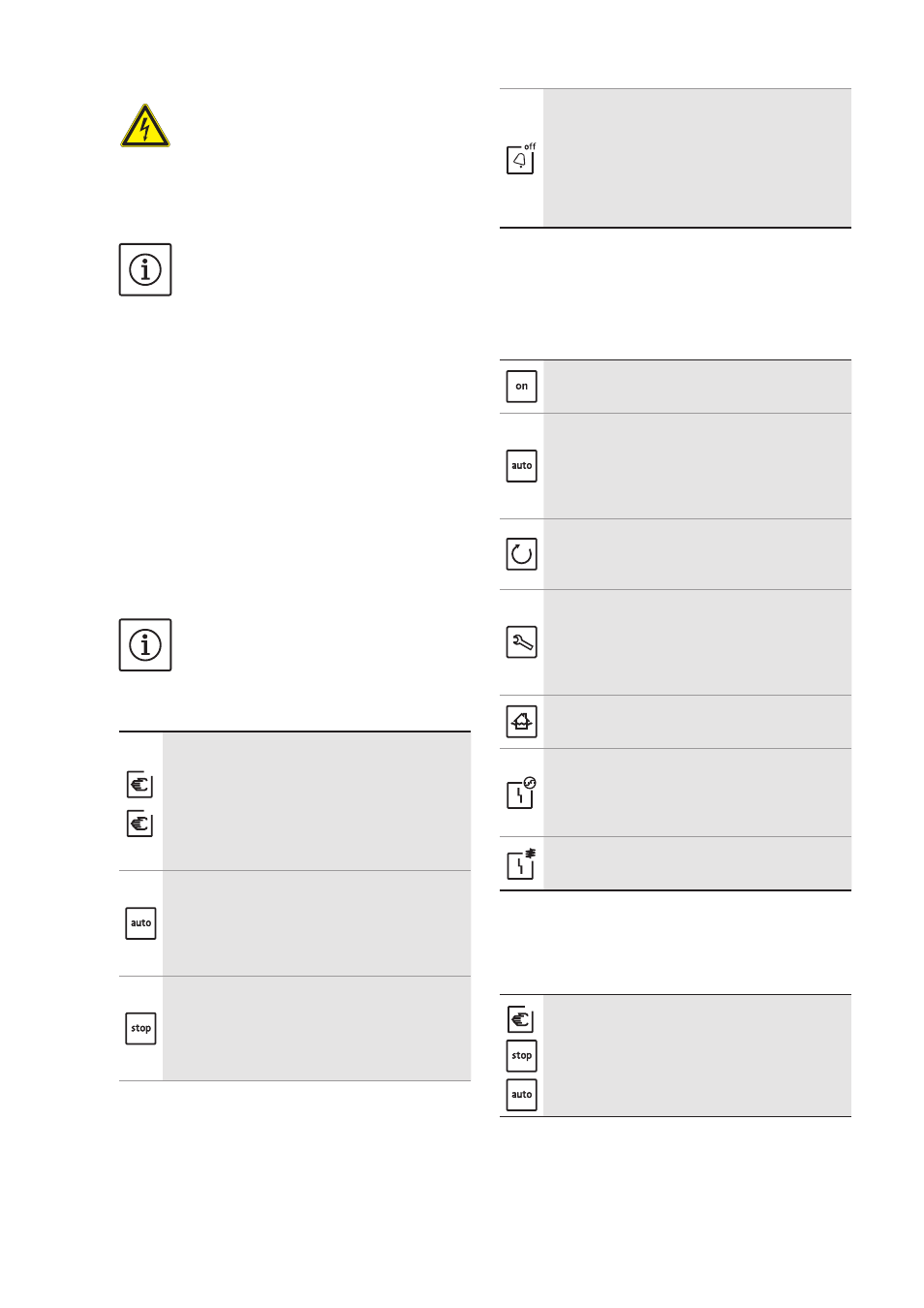

6.1. Элементы управления
Управление прибором управления выполня-
ется с помощью 5 кнопок на расположенной
сбоку панели управления. Актуальное рабочее
состояние сигнализируется 11 светодиодами
с лицевой стороны прибора.
6.1.1. Главный выключатель (только стандартное
исполнение)
Отсоединение от сети в стандартном вари-
анте исполнения осуществляется с помощью
главного выключателя.
Положение «0» = прибор управления ВЫКЛ.
Положение «1» = прибор управления ВКЛ.
УКАЗАНИЕ
Главный выключатель можно предохранить
от несанкционированного включения или
выключения посредством навесного замка!
6.1.2. Кнопки
P
1
P
2
Ручной режим
При нажатии кнопки для соответствующего
насоса (насос 1 = Р1, насос 2 = Р2) происхо-
дит включение насоса независимо от сигнала
системы регулирования уровня. Насос остается
включенным до тех пор, пока кнопка нажата.
Эта функция предусмотрена для тестового
режима работы.
Автоматический режим
При нажатии данной кнопки происходит акти-
вация автоматического режима работы. Насосы
включаются в зависимости от сигнала системы
регулирования уровня. При отключении насосов
учитывается время задержки выключения.
Останов
При нажатии данной кнопки происходит де-
зактивация автоматического режима работы,
прибор управления переключается в режим
ожидания. Зависящее от уровня управление
насосом не выполняется.
Зуммер ВЫКЛ./сБРОс
При нажатии данной кнопки происходит вы-
ключение встроенного зуммера при выдаче
предупреждения и дезактивация реле сигнали-
зации о наличии неисправности (SSM).
При продолжительном нажатии кнопки указан-
ная ошибка квитируется, и система управления
снова деблокируется.
6.1.3. светодиодные индикаторы
Индикация светодиодов соответствующих на-
сосов отображается в два ряда над символа-
ми. Верхний ряд воспроизводит фактическое
состояние насоса 1, нижний — фактическое
состояние насоса 2.
Индикатор сетевого напряжения (зеленый)
Светодиод горит при наличии электропитания и
управляющего напряжения.
Автоматический режим (зеленый)
светодиод мигает: прибор управления вклю-
чен, но находится в режиме ожидания.
светодиод горит: включен автоматический
режим работы.
Светодиод не горит: Насос дезактивирован.
Работа насоса (зеленый)
светодиод мигает: насос продолжает работать
до истечения времени задержки выключения.
светодиод горит: насос работает.
Индикатор интервала технического обслужи-
вания/контроль рабочих параметров (желтый)
Светодиод горит: Интервал технического об-
служивания истек
Светодиод мигает: Превышение рабочих пара-
метров
Затопление (красный)
светодиод горит: достигнут уровень затопле-
ния, сработала сигнализация о наводнении.
неисправность «Перегрузка» (красный)
светодиод мигает: прибор управления работает
без нагрузки.
светодиод горит: превышено значение номи-
нального тока.
неисправность «Контроль обмотки» (красный)
светодиод горит: сработал датчик температу-
ры.
6.2. Блокировка кнопок
Для предотвращения нечаянного или несанк-
ционированного задействования кнопок мож-
но активировать функцию блокировки кнопок
P
1
Активация/дезактивация блокировки кнопок
Активация и дезактивация блокировки кнопок
выполняется одновременным нажатием (прибл.
в течение 1 сек.) кнопок ручного режима работы
насоса 1, останова и автоматического режима.
Для подтверждения прибл. на 2 сек загораются
все светодиоды.
Все светодиоды также загораются на 2 сек.,
если при активированной блокировке кнопок
нажать одну из кнопок.
