Насосы Watson-Marlow, модель 120U класса защиты IP31: инструкция по эксплуатации

7

2.5 Подключение пульта

дистанционного

управления

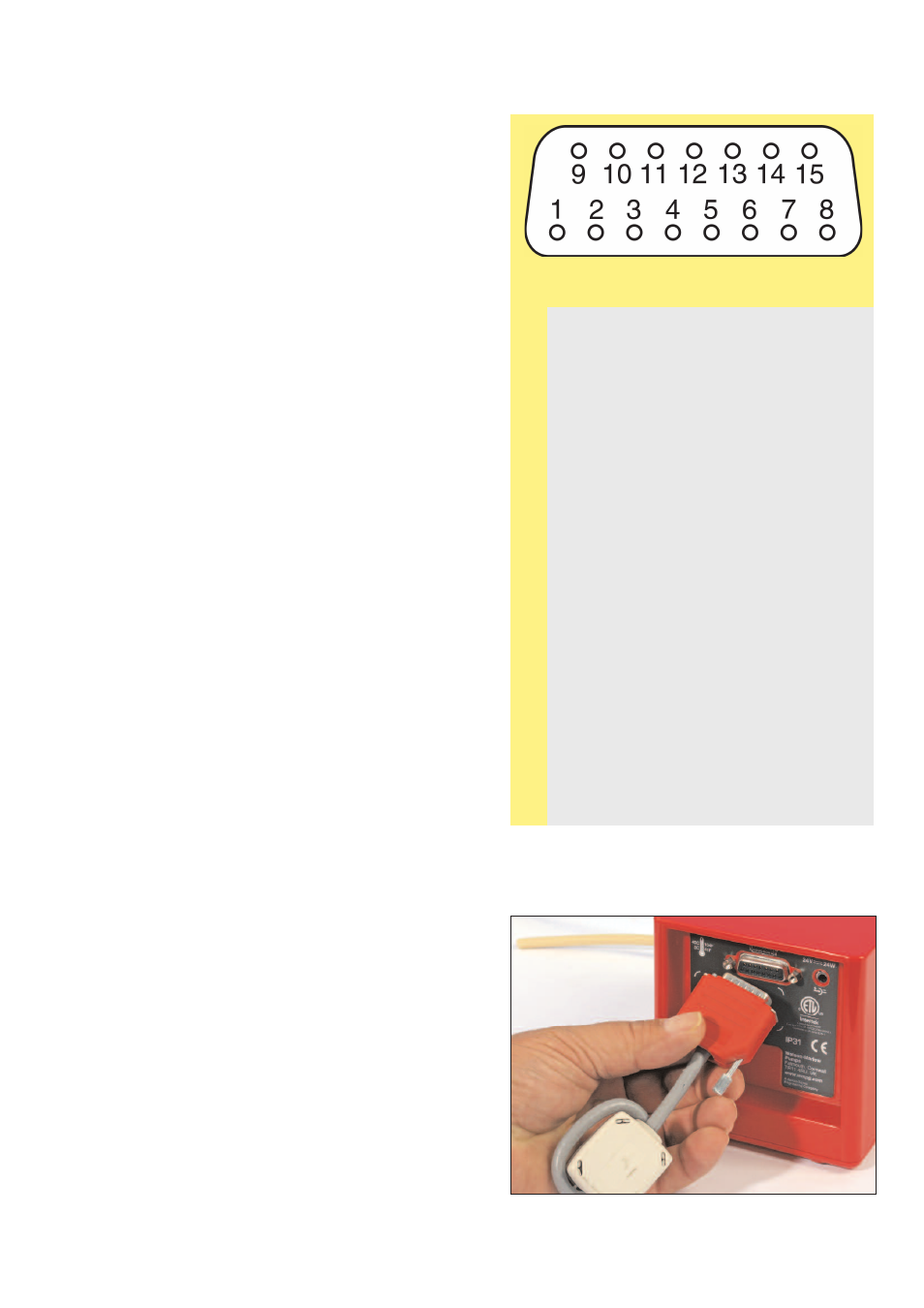

Подсоединение дополнительных устройств к насосу
осуществляется с помощью 15-контактного D-образно-
го разъема, гнездовая часть которого расположена на
задней поверхности корпуса насоса.

Штекерная часть разъема должна быть экранирована в
соответствии с нормами электромагнитной совместимо-
сти (ЭМС) и соединена с экранированным кабелем
управления путем стандартной пайки.

Рекомендуемый кабель управления: круглый экраниро-
ванный кабель AWG 24 с 7-проволочными скрученными
жилами, диаметр проволоки 0,2 мм , количество жил до
15.

15-контактный D-образный разъем должен под-
ключаться до подключения электропитания к
насосу. все последующие повторные подключе-
ния D-образного 15-контактного разъема также
должны производиться до подключения электро-
питания.

Данный насос удовлетворяет всем требованиям ЭМС
при длине используемого кабеля вышеуказанного типа
до 3 м. В случае эксплуатации насоса с кабелем боль-
шей длины, ответственность за надежную и безопасную
работу насоса с дистанционным и автоматическим
управлением лежит на пользователе.

В целях уменьшения электромагнитных помех, кабель,
используемый с 15-контактным D-образным разъемом
должен быть экранирован. Со стороны входящего сиг-
нала экран кабеля должен быть заземлен. Кроме того,
в целях более высокой степени защищенности от элек-
тромагнитных помех, кабель должен быть снабжен
одним или двумя ферритовыми фильтрами (цилиндри-
ческими или с шарнирными зажимами).

Внешний блок питания изолирует от заземления сигнал
заземления сигнала и постоянного тока питания и
может быть соединен с нейтральным (нулевым) прово-
дом или с заземлённым нулевым проводом. Выход ТТЛ
(транзисторно-транзисторная логика) состоит из двух
величин: номинального напряжения 0 В и напряжения
5 В, которые фактически представляют собой <0,4 В
(<16 мА) и 2.4 В - 5 В (<0,4 мА), и не подходят для
управляющих релейных цепей.

кон-

такт

входной или

выходной

сигнал

Функция

обеспечивает

соединение с

1

Цифровой

входной сигнал

выбор

напряжения или

тока с аналог.

устройства

цифровой "землёй"

по току

2

аналог.

входной сигнал

выбор (+) вход..

аналог.

напряжения или

тока

аналоговой

"землёй"

3

заземление

заземление аналог. устройства (0 В)

4

цифровой

входной сигнал

вкл.

дистанционного

управления

напр. вращения

цифр. "землёй"

для вкл.

5

цифровой

входной сигнал

Дист.

управление

напр. вращения

5 В пост. тока для

вращения против

часовой стр.

7

цифровой

входной сигнал

выбор автомат.

или ручного

режима

5 В пост. тока для

вкл. автомат.

режима

8

цифровой

входной сигнал

дист. запуск/

остановка

5 В пост. тока для

остановки

9

аналог.

выходной

сигнал

выходной

аналог. сигнал

частоты

вращения

аналог. "землёй"

(0 - 5 В пост. тока)

10

заземление

заземление аналог. устройства (0 В)

11

заземление

заземление цифрового устройства (0 В)

12

заземление

заземление цифрового устройства (0 В)

13

питание пост.

тока

питание 5 В

пост. тока (+)

"землёй"

14

цифровой

выходной

сигнал

выход на

сигнализацию (5

В ТТЛ)

"землёй" цифр.

устройства

15

питание пост.

тока

питание 12 В

пост. тока (+)

"землёй"

Примечание: распределение контактов на модели
120U отличается от такового на моделях 101U и
401U. Более подробная информация приведена
на следующей странице.
