Насосы Watson-Marlow, модель 120U класса защиты IP31: инструкция по эксплуатации
12

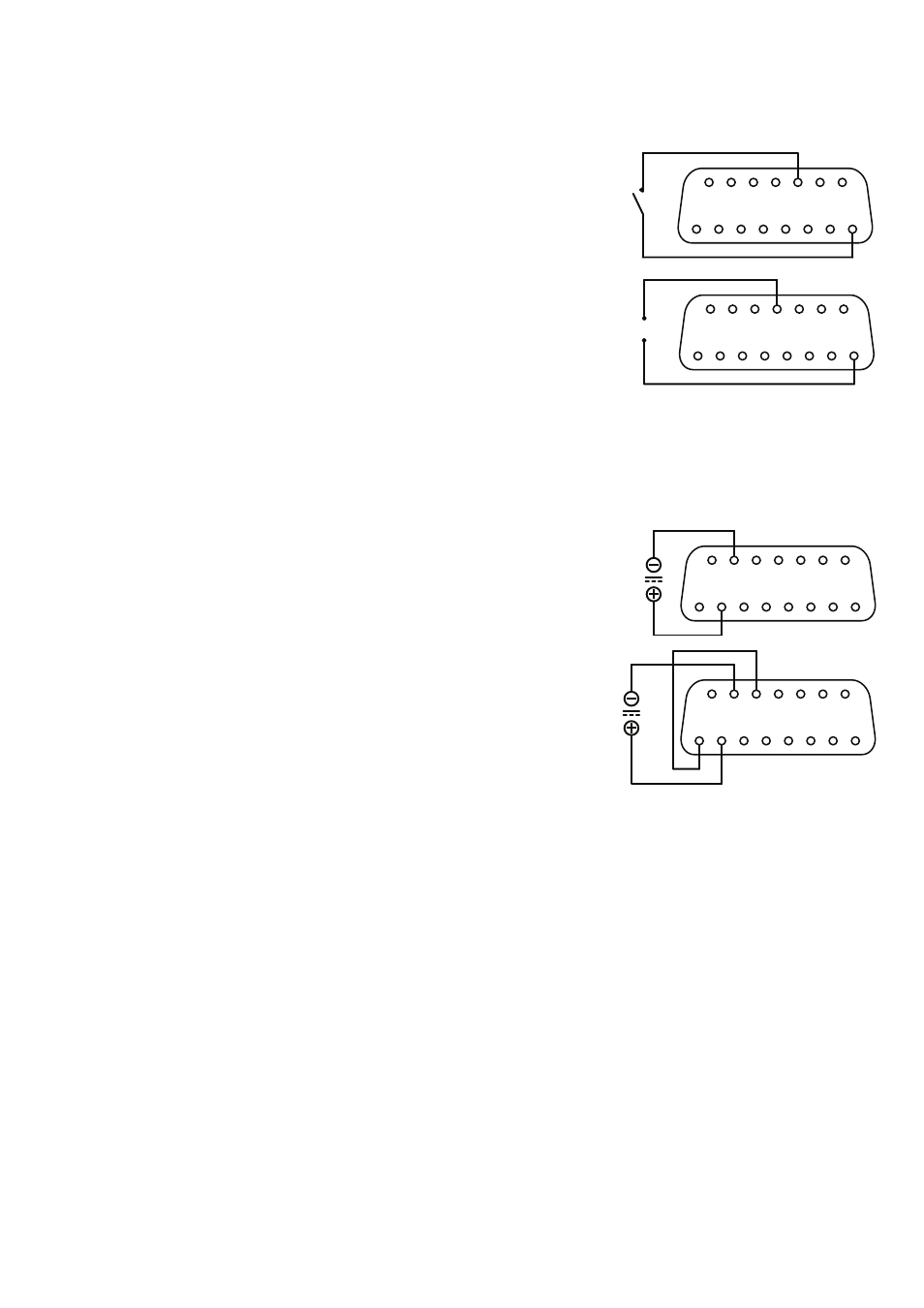

2.6.7 дистанционная
остановка/пуск, при
включенной кнопке
AUTO
Установить выключатель в цепь между контактами 8 и 13,
ИЛИ:
подать сигнал ТТЛ на контакт 8, а контакт 12 соединить
с землей.
См. 2.6.1 Дистанционная остановка/пуск при отключен-
ной кнопке AUTO.
2.6.8 Скорость:
аналоговый входной
сигнал
После нажатия кнопки AUTO скорость вращения насоса
может управляться дистанционно с помощью аналого-
вого технологического сигнала в диапазоне 0 - 10 В,
или 4 - 20 мА. При увеличении уровня сигнала насос
увеличивает производительность.
Сигнал напряжения
0 - 10 В пост. тока Входное сопротивление 24 кОм
Подключите
источник
напряжения,
соединив
отрицательную
клемму
с
контактом
10,
а
положительную клемму с контактом 2.
токовый сигнал
4 - 20 мА. Входное сопротивление: 250 Ом.
Замкнуть между собой контакты 1 и 11.
Подключите источник напряжения, соединив отрица-
тельную клемму с контактом 10, а положительную
клемму с контактом 2.
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
мА
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
В
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Для
остановки
закрыть
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Высокоуровневая
логика для
остановки
0 В
ввод
(+)
