Руководство пользователя насосов Watson-Marlow 620UN, 620U, 620SN, 620S 69
Важно: общие инструкции, касающиеся дистанционных вводов
управления
Все дистанционные вводы управления можно подключать двумя способами:
Логический сигнал
Логический вольтовый сигнал между 5В ТТЛ и 24В можно подключать к вход-
ному контакту. Любой из контактов 0В соединяется с контактом 0В управляю-
щего устройства. На схеме указывается один контакт 0В, но использоваться
может любой из них. Низкий сигнал соответствует 0В. Высокий сигнал
соответствует 5Вà24В.
Выключатель
Дистанционный выключатель можно подключить между входным контактом и
любым контактом насоса с положительным напряжением. На схеме указыва-
ется один контакт питания 5В, но использоваться могут несколько (5В или
другое положительное напряжение). Однако не используйте контакт 21 на
нижнем разъеме или контакт 20 на верхнем разъеме.
21.4 Ввод старт/стоп

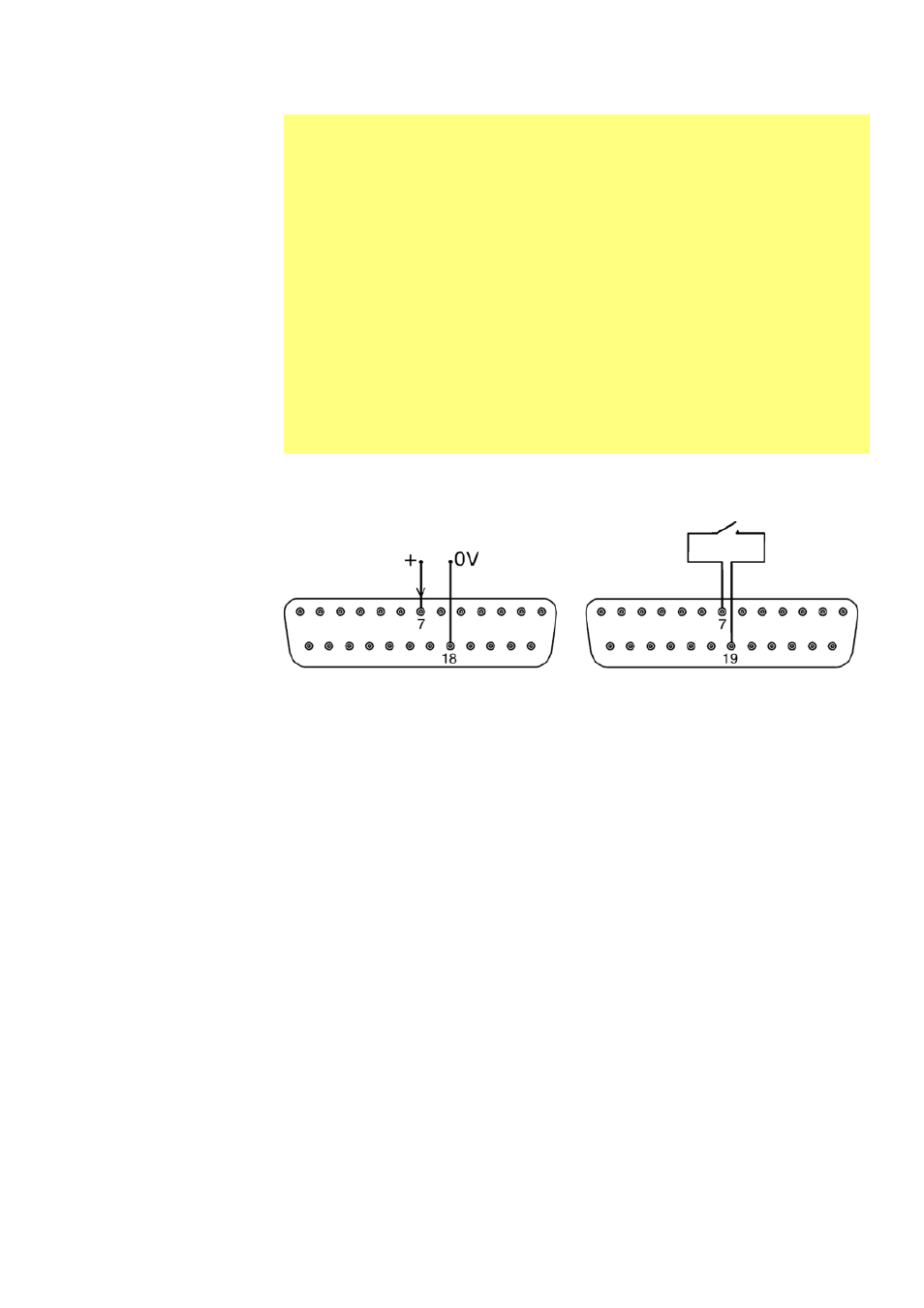

Дистанционный запуск/остановка: подключите дистанционный выключатель
между разъемами 7 и 19 нижнего разъема. Также логический ввод можно пода-
вать на разъем 7 нижнего разъема, а землю - на контакт 18. Высокий входящий
сигнал останавливает насос, низкий - запускает его. Если соединения нет или
если выключатель разомкнут, насос по умолчанию работает. О том, как изме-
нить или установить логику ввода запуска/остановки, см. в главе 16.5
Дистанционная остановка в разделе, посвященном меню настройки.
Нижний D-разъем Нижний D-разъем
