20.6 Ввод запуска/остановки

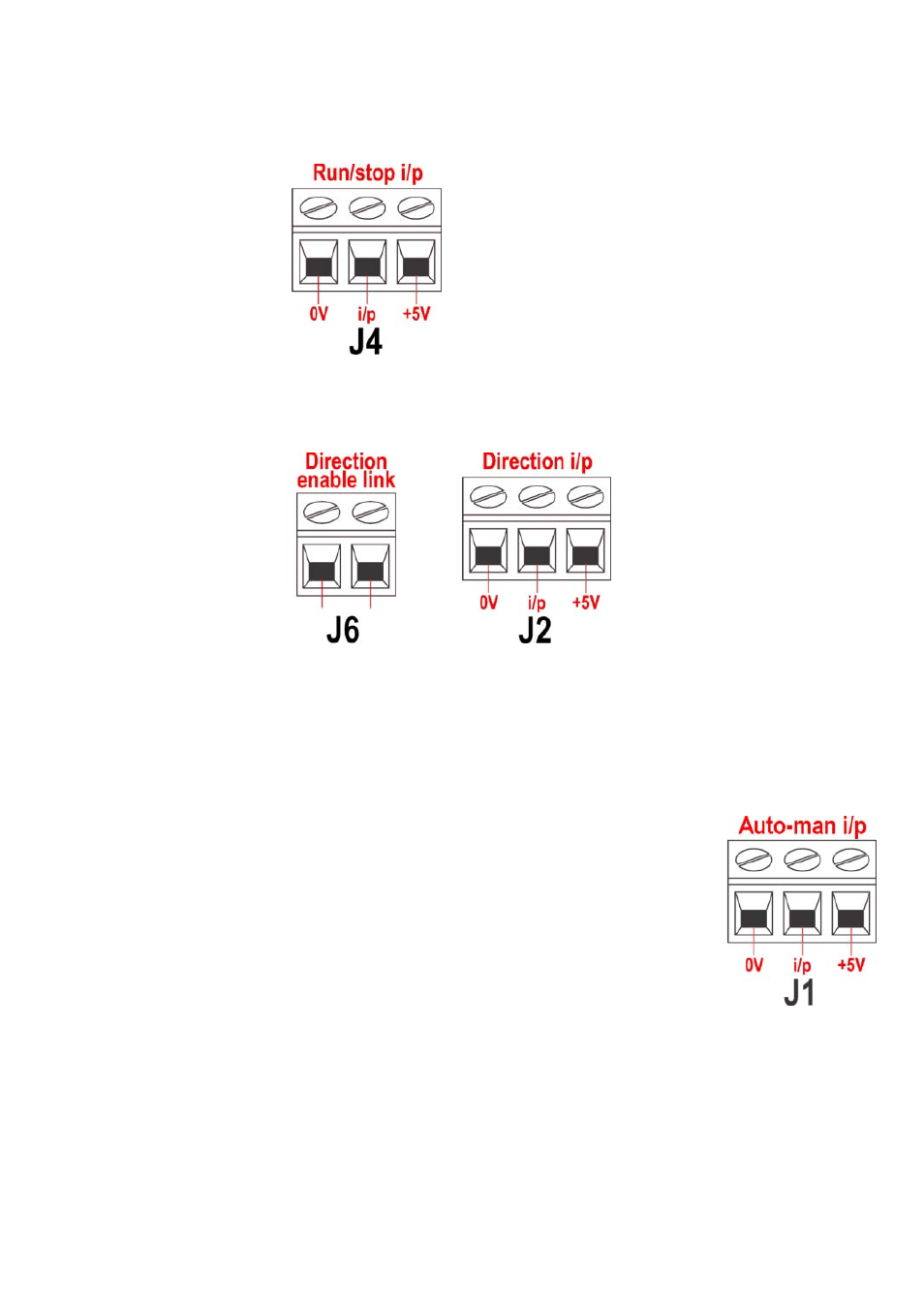

Дистанционный запуск/остановка: подключите дистан-
ционный выключатель между разъемами i/p и +5V
разъема i/p запуска/остановки (J4). С другой стороны,
логический ввод можно подавать на разъем i/p, а
землю - на контакт 0V. Высокий входящий сигнал оста-
навливает насос, низкий - запускает его. Если соедине-
ния нет или если выключатель разомкнут, насос по
умолчанию работает. О том, как изменить или устано-
вить логику ввода запуска/остановки, см. в главе 16.5
Дистанционная остановка в разделе, посвященном
меню настройки.
20.7 Ввод
направления
Чтобы включить дистанционное
управление
направлением
и
отключить клавишу DIRECTION
(SHIFT, 1) на
клавиатуре,
соедините контакты разъема
направления (J6). Важно: Не
подавайте напряжение на
цепь направления. Подключите дистанционный выключатель между контакта-
ми +5V и i/p разъема направления (J2). Когда контакт выключателя разомкнут,
насос вращается по часовой стрелке, когда замкнут - против часовой стрелки.
С другой стороны, можно подавать логический сигнал на контакт i/p и контакт
0V разъема направления (J2). Низкий входной сигнал соответствует вращению
по часовой стрелке, высокий - против часовой стрелки. Если соединения нет,
насос по умолчанию вращается по часовой стрелке.
20.8 Ввод переключения
между автоматическим и
ручным режимами
Подключите дистанционный выключатель между контак-
тами +5V и i/p разъема автоматического/ручного режима
(J1). Когда контакт выключателя разомкнут, насос нахо-
дится в режима автоматического управления, когда
замкнут - в режиме ручного управления. С другой сторо-
ны, можно подавать логический сигнал на контакт i/p разъема автоматическо-
го/ручного режима, а заземление - на контакт 0V. Высокий входной сигнал
соответствует автоматическому управлению, низкий - ручному управлению.
