10. Регулятор TOP CUT
Регулятор TOP CUT является наследием самых первых усилителей VOX, выпускавшихся в 50-е годы,
когда для регулировки тембра применялась всего лишь одна ручка. При работе с этим регулятором помните –
его поворот ВПРАВО соответствует снижению уровня высоких частот, т.е. повороту регулятора TREBLE ВЛЕВО.
11. Переключатель O/P MODE
Данный переключатель служит для смены схемы подключения ламп c триодного на пентодный и наоборот.
Триодный (Triode) режим обеспечивает снижение мощности в два раза и делает звучание более гладким.
Таким образом, пентодный (Pentode) режим = 15 Вт (AC15) или 30 Вт (AC30) выходной мощности,
триодный (Triode) = 7.5 Âò (AC15) или 15 Вт (AC30).
12. Переключатель POWER
Служит для включения питания усилителя.
13. Индикатор POWER
При включении усилителя загорается красным светом.
В Вн ни им ма ан ни иее!! У Уб беед ди ит теессьь,, ч чт то о уусси ил ли ит теел льь п по од дк кл лю юч чеен н к к ссеет ти и ээл леек кт тр ро оп пи ит та ан ни ия я сс н нууж жн ны ым м н на ап пр ря яж жеен ни иеем м – – п пр ро оввеер рььт тее
и ин нф фо ор рм ма ац ци ию ю н на а т ты ыл лььн но ой й п па ан неел ли и п пр ри иб бо ор ра а.. В В ссл лууч ча аее вво оззн ни ик кн но оввеен ни ия я ссо ом мн неен ни ий й о об бр ра ат ти ит теессьь к к д ди ил леер руу V Vo oxx..
В Вн ни им ма ан ни иее!! Н НИ ИК КО ОГ ГД ДА А н нее ввк кл лю юч ча ай йт тее уусси ил ли ит теел льь б беезз п по од дк кл лю юч чеен нн но огго о к ка аб би ин неет та а,, вв п пр ро от ти иввн но ом м ссл лууч ча аее
о он н м мо ож жеет т б бы ыт тьь ссеер рььееззн но о п по оввр рееж жд деен н!!
В Вн ни им ма ан ни иее!! Д Дл ля я п пр реед до от тввр ра ащ щеен ни ия я п по ор ра аж жеен ни ия я ээл леек кт тр ри ич чеесск ки им м т то ок ко ом м ввссееггд да а зза аззеем мл ля яй йт тее уусси ил ли ит теел льь!!

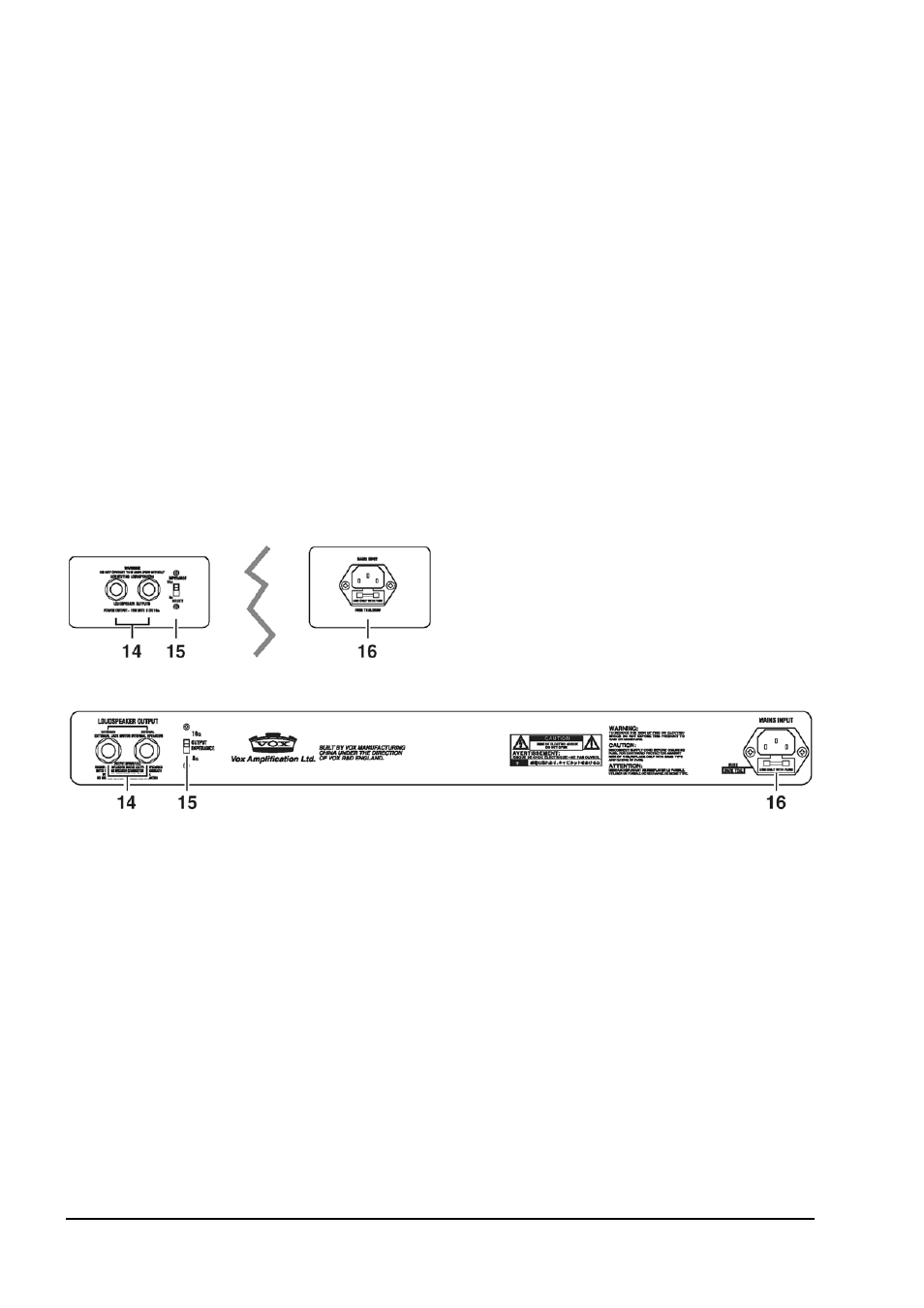

Тыльная панель
Варианты AC15
Варианты AC30
14. Выходы на кабинеты LOUDSPEAKER OUTPUT
Крайне важно помнить, что любой кабинет должен подходить к усилителю по сопротивлению. Встроенные
динамики AC15 è AC30 обладают сопротивлением 16 Ом.
AC15: К данным разъемам подключаются внешний кабинет или встроенные динамики.
AC30: Встроенные динамики подключены к усилителю на плате. Гнезда используются
для подключения в режиме Extension èëè External:
EXTENSION: Встроенный и внешний кабинеты работают параллельно.
EXTERNAL: При подключении внешнего кабинета встроенные динамики отключаются.
15. Переключатель выходного сопротивления OUTPUT IMPEDANCE
Используйте данный переключатель для приведения в соответствие сопротивления усилителя и подключаемых
кабинетов. Несовпадение по сопротивлению может привести к искаженному звучанию и выходу
усилителя/динамиков из строя.
16. Гнездо для подключения сетевого кабеля
Служит для подключения кабеля электропитания. До подключения проверьте информацию на тыльной панели
и убедитесь, что прибор предназначен для использования с местной электросетью. В случае возникновения
сомнений обратитесь к дилеру Vox.
