Руководство пользователя

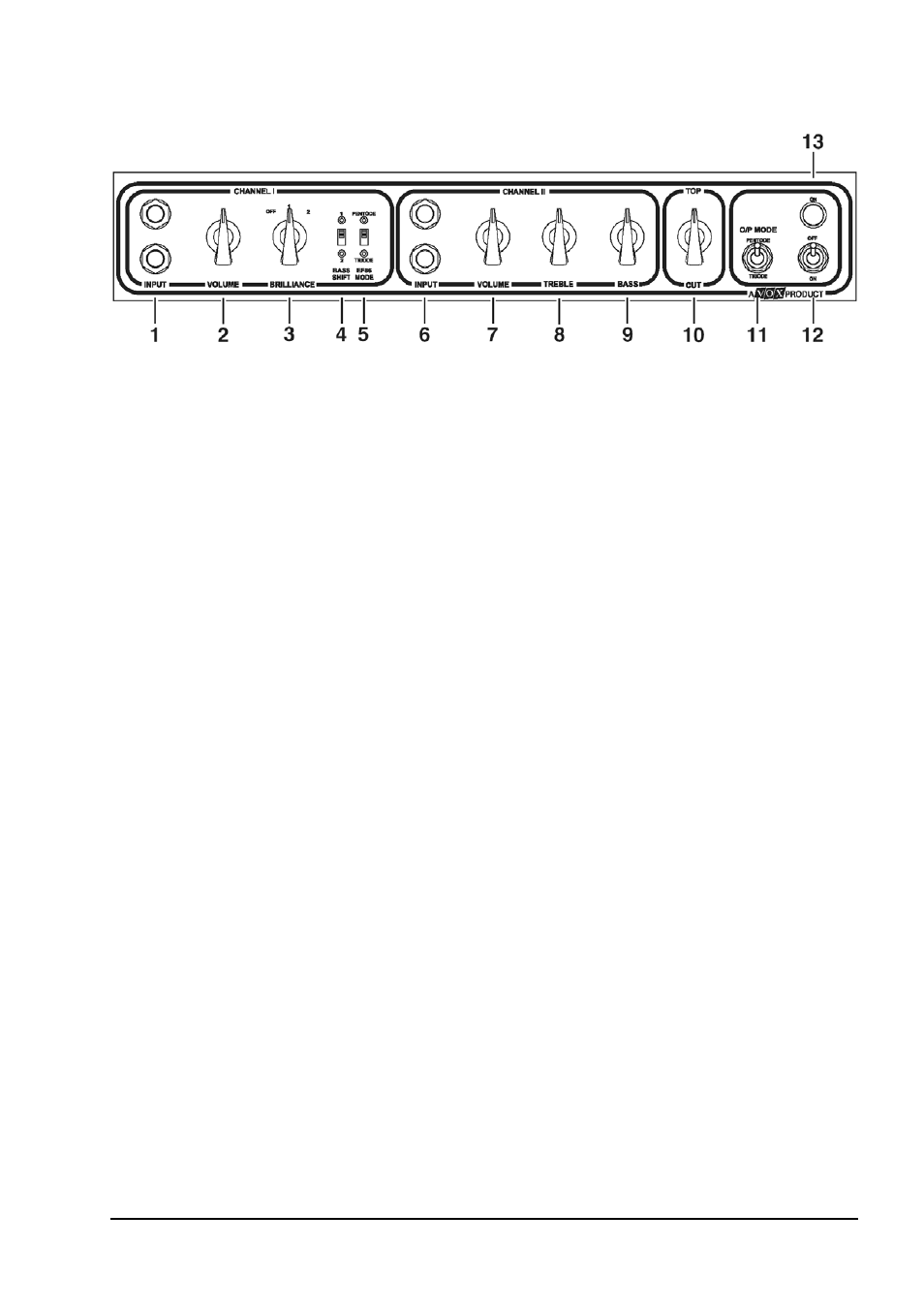

Лицевая панель (все версии)
Канал I – EF86 PREAMP
1. Гнезда для подключения гитары
Входы предусилителя EF86. По традиции, ближний к переднему краю вход на 6 дБ чувствительнее дальнего.
2. Регулятор громкости VOLUME
Служит для управления громкостью канала EF86.
3. Переключатель BRILLIANCE
Переключатель классического AC15 был двухпозиционным – во включенном положении он существенно снижал
уровень низких частот. Мы добавили новое, промежуточное и менее экстремальное положение, больше похожее
по действию на регулятор “TREBLE” ранних усилителей AC30. Теперь список положений таков:
OFF – плоская АЧХ
1 – TREBLE (новая схема)
2 – BRILLIANCE (классическая схема)
4. Переключатель BASS SHIFT
В позиции 1 воспроизведение низких частот не меняется, в позиции 2 басы становятся более компрессированными,
что предотвращает появление мутного звука на большой громкости.
5. Переключатель EF86 MODE
Данный переключатель служит для смены схемы подключения лампы EF86 “триод/пентод”. Триодный (Triode)
режим обеспечивает более низкую чувствительность и больший динамический диапазон. Оригинальный пентодный
(Pentode) режим обладает очень «сладким» хай-гейновым звучанием с небольшим динамическим диапазоном.
Канал II – TOP BOOST PREAMP
6. Гнезда для подключения гитары
Входы предусилителя EF86. По традиции, ближний к переднему краю вход на 6 дБ чувствительнее дальнего.
7. Регулятор громкости VOLUME
Служит для управления громкостью канала TOP BOOST.
8. Регулятор TREBLE
Регулятор уровня высоких частот, полностью заимствованный у модели Top Boost 1963 года.
9. Регулятор BASS
Регулятор уровня низких частот от модели Top Boost 1963 года.
Замечание: Новичкам, не знакомым с классической продукцией VOX, следует знать, что регуляторы BASS
è TREBLE сильно зависят друг от друга, причем совсем небольшие изменения регуляторов могут привести
к радикальной смене характера звучания и воздействовать, в числе всего прочего, на среднечастотный
диапазон. Мы предлагаем начинать поиск звука с установки регуляторов BASS è TREBLE в нейтральное
положение. И еще: имейте в виду, максимальный уровень высоких частот усилителя очень большой!
