04 Интерьер салона
Грузовое отделение
04
118
2.
Осторожно заведите защитную шторку
поперек в грузовое отделение, развер-
ните назад и поднимите передний край
немного вверх.
G00761
1

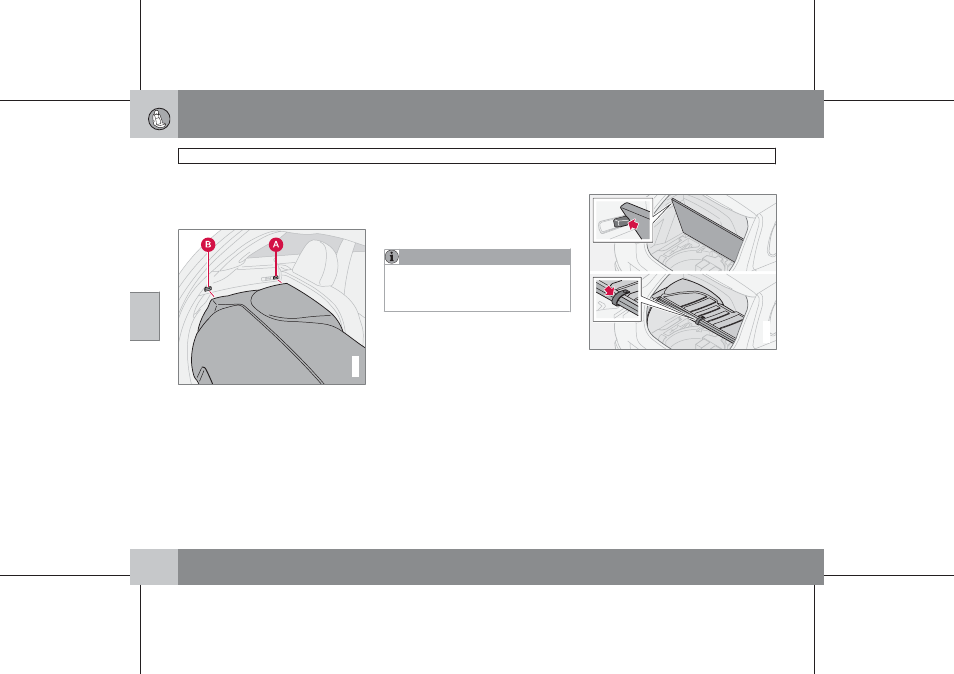

Замки и опорные штифты
3.
Установите переднюю часть на двух
передних штифтах за точками крепле-
ния (А) с обеих сторон.
4.
Один задний замок установите в точке
(В) и выдвиньте защелку, переместив
стопорную кнопку вперед.
5.
Точно также установите другой задний
замок установите и выдвиньте защелку,
переместив стопорную кнопку вперед.
6.
По одной выдвиньте передние защелки
так, чтобы они зафиксировались в точ-
ках (А).
Во время погрузки можно откинуть люк в
защитной шторке.
ВНИМАНИЕ
Защитная шторка не предназначена для
груза. Запрещается устанавливать что-
либо сверху на защитную шторку. Кре-
пление груза см. стр. 178.
Снятие защитной шторки
1.
Вдвиньте в крайнее положение перед-
ние защелки в точках (А), потянув назад
стопорные кнопки с обеих сторон.
2.
Вдвиньте в крайнее положение задние
защелки в точках (В), потянув назад сто-
порные кнопки с обеих сторон.
3.
Перед тем как вынуть из грузового отде-
ления, поднимите и разверните защит-
ную шторку.
Открытие люка в настиле пола
G014316
Без защитной шторки
Поднимите люк в настиле пола и закрепите
его в стопорных зажимах с обеих сторон.
С жесткой защитной шторкой
Откройте люк в защитной шторке. После
этого поднимите люк в настиле пола и
закрепите его в крюке, расположенном
снизу под защитной шторкой.
