06 Запуск двигателя и вождение
Регулировка направления света фар
06
160
Би-ксеноновые фары
G028562

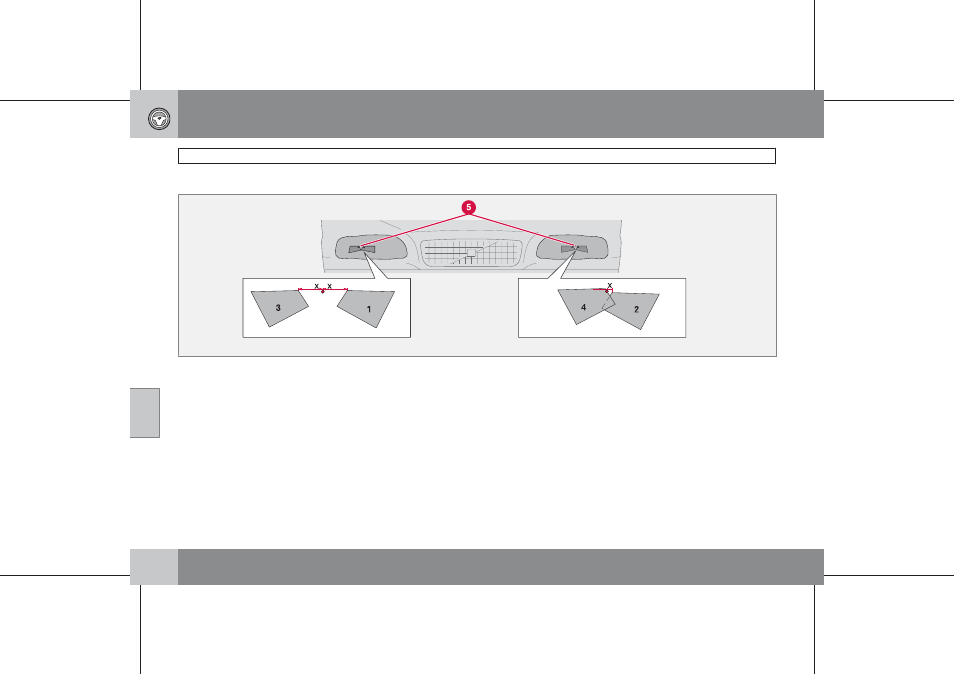

Размещение маскировки на Би-ксеноновых фарах, 1 и 2 левостороннее управление, 3 и 4 правостороннее управление
Вариант для левостороннего
движения
Скопируйте шаблон 1 и 2, проверьте соот-
ветствие размеров. Перенесите шаблон на
самоклеящийся водостойкий материал и
вырежьте его.
Базовые размеры
Шаблон 1: (3) = 56 мм, (4) = 43 мм.
Расстояние (Х) до отметки на стекле фары
(5): 29 мм.
Шаблон 2: (6) = 56 мм, (7) = 42 мм.
Расстояние (Х) до отметки на стекле фары
(8): 6 мм.
Вариант для правостороннего
движения
Скопируйте шаблон 3 и 4, проверьте соот-
ветствие размеров. Перенесите шаблон на
самоклеящийся водостойкий материал и
вырежьте его.
Базовые размеры
Шаблон 3: (1) = 56 мм, (2) = 42 мм.
Расстояние (Х) до отметки на стекле фары
(5): 29 мм.
Шаблон 4: (6) = 56 мм, (7) = 41 мм.
Расстояние (Х) до отметки на стекле фары
(8): 0 мм.
