Объединенный блок
реле/предохранителей
в моторном отсеке
В блоке предохранителей в моторном отсеке
находятся 24 позиции предохранителей.
Обязательно убедитесь, что устанавливаемый
вместо перегоревшего новый предохранитель
имеет такой же цвет и рассчитан на такую же силу
тока.
15. Клапан газового бака (двух топливный двигатель) .................................... 15
16. Омыватель (ветровое стекл), очистители фар .......................................... 15
17. Ближний свет (правая сторона) ................................................................. 10
18. Ближний свет (левая сторона) ................................................................... 10
19. ABS/STC/DSTC ........................................................................................... 30
20. Дальний свет (левая сторона) ................................................................... 15
21. Дальний свет (правая сторона) ................................................................. 15
22. Стартер ...................................................................................................... 40
23. Блок управления двигателем ....................................................................... 5
24. .......................................................................................................................
Предохранители в моторном отсеке
Номер
Ампер
1. Стояночный отопитель (дополнительное оборудование) ............................ 25
2. Дополнительные осветительные приборы
(дополнительное оборудование) ................................................................. 20
3 . ..................................................................................................................... -
4 . Кислородные зонды, блок управления двигателем (дизель), клапан
высокого давления (дизель) ....................................................................... 20
5. Нагрев системы вентиляции картера, Делитель топлива (Bi-Fuel) ............ 10
6. Расходомер воздуха, блок управления двигателем,
инжекторные клапаны ................................................................................ 15
Расходомер воздуха (дизель) ....................................................................... 5
7. Дроссель ................................................................................................... 10
8. Компрессор А/С, датчик педали газа, вентилятор эл. коробки ................. 10
9. Звуковой сигнал ......................................................................................... 15
10. Очиститель заднего стекла ........................................................................ 10
11. Компрессор кондиционера, катушки зажигания, электромагнитный
клапан (дизель) .......................................................................................... 20
12. Контакт тормозных сигналов ....................................................................... 5
13. Очиститель ветрового стекла .................................................................... 25
14. ABS/STC/DSTC ........................................................................................... 30
А. Вдавите пластмассовые фиксаторы на задней стороне коробки и
потяните крышку вверх.
Перегоревший
предохранитель
Целый предохранитель
Щипцы для
предохранителей

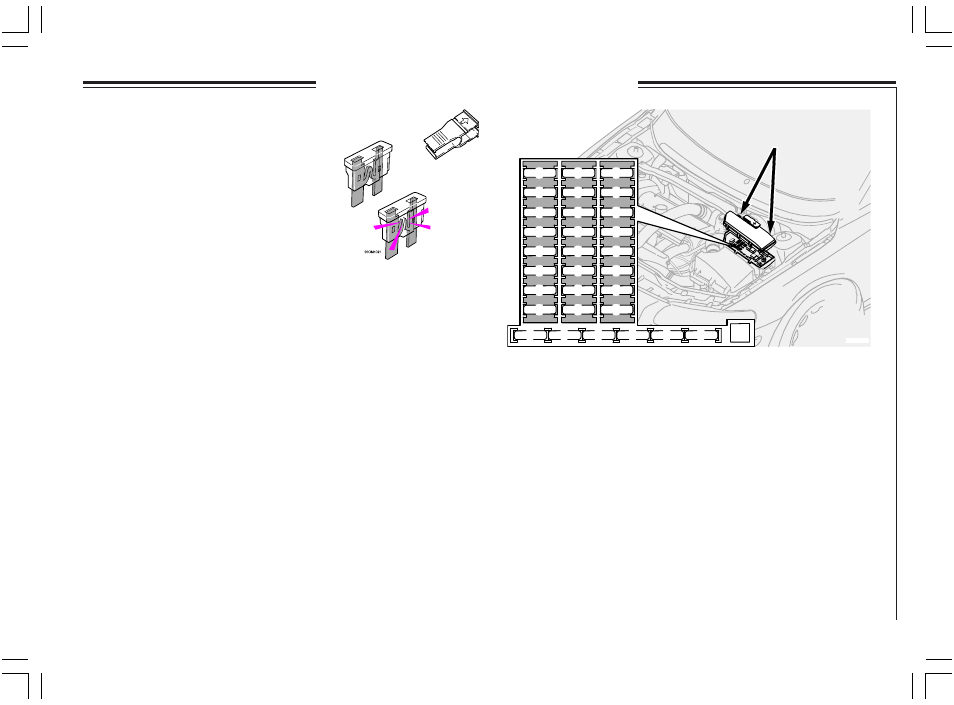

Предохранители в моторном отсеке
3702167m
8
7
6
5
4
3
2
1
16
15
14
13
12
11
10
9
24
23
22
21
20
19
18
17
X
X
X
X
X
X
A
