– 2 –
Внешний
вид проектора и его составных частей

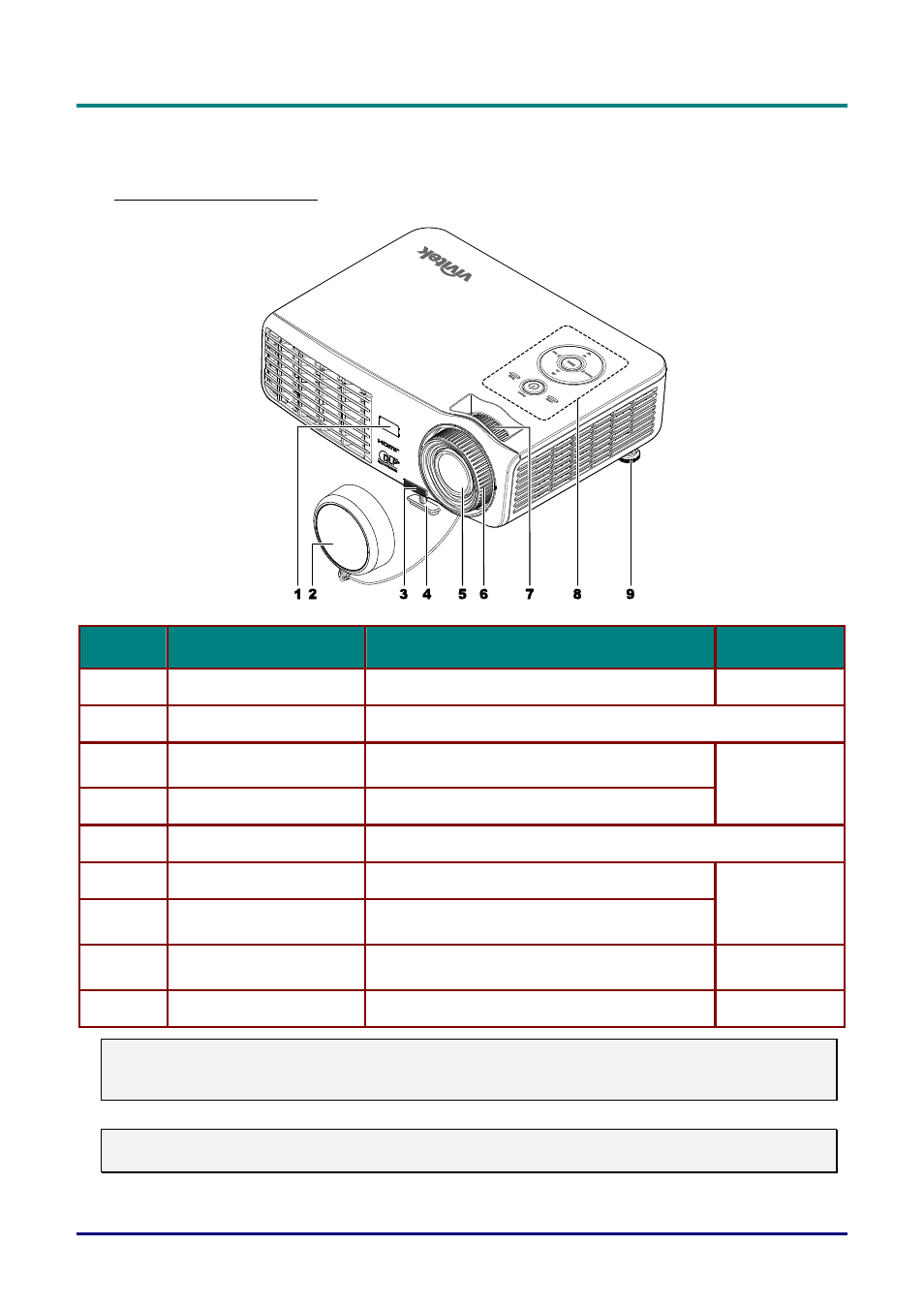

Серия D5 вид спереди
П
ОЗ
.
О
БОЗНАЧЕНИЕ
О
ПИСАНИЕ
С
М
.
СТР
.:
1.
ИК-приемник
Получает ИК–сигнал от пульта ДУ
6
2.
Крышка объектива
Защищает объектив, когда проектор не используется
3.
Кнопка регулировки
высоты
Нажать для освобождения регулятора высоты
4.
Регулятор высоты
Регулирует высоту проектора
15
5.
Объектив
Объектив проектора
6.
Кольцо фокусировки
Фокусирует проецируемое изображение.
7.
Кольцо масштабирования
(*)
Увеличивает проецируемое изображение
16
8.
Функциональные клавиши
См. Вид сверху—кнопки экранного меню (OSD)
и светодиоды.
2
9.
Регулятор высоты
Регулирует высоту проектора
15
Важное замечание:
Вентиляционные
отверстия служат для циркуляции воздуха и охлаждения лампы
проектора
. Не перекрывать доступ воздуха к вентиляционным отверстиям.
Замечание:
(*)Недоступно в моделях D508 / D509/ D520ST
