– 5 –

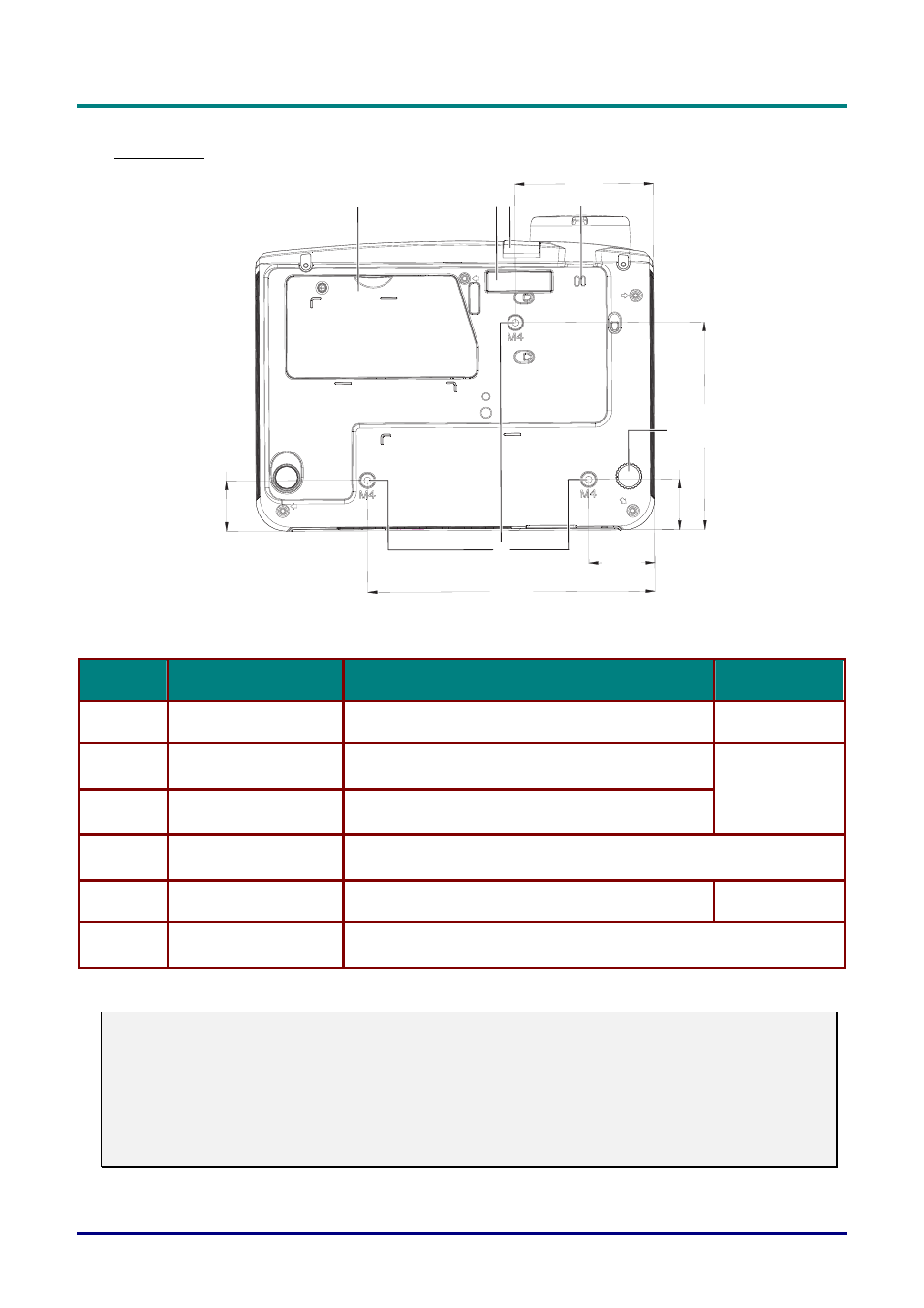

Вид снизу
43.20mm
188.20mm
90.70mm
33.20
mm
136.20
mm
33.20
mm
1 2 3 4
5
6
ScrewType : 4 M
M s l m
M s l m
aximum crew ength m
inimum crew ength m
:8.0
: 6.0
П ОЗ . О БОЗНАЧЕНИЕ О ПИСАНИЕ С М . СТР .:
1. Крышка отсека лампы Снять при замене лампы. 35
2. Регулятор высоты
Регулировочное приспособление выпадает вниз при
нажатии кнопки регулировки высоты.
3.
Кнопка регулировки
высоты
Нажать для освобождения регулятора высоты
15
4.
Ушко крышки
объектива
Применяется для крепления крышки объектива
5. Регулятор наклона При вращении регулятора изменяется угол наклона. 15
6.
Отверстия для
крепления на потолке Для получения информации о креплении проектора на потолке
обратиться к поставщику
Замечание:
При
монтаже использовать крепежные приспособления только из перечня UL.
Для монтажа на потолке использовать только разрешенные монтажные приспособления
и винты M4 с максимальной глубиной резьбы 6 мм.
Конструкция потолочного крепления должна соответствовать проектору по форме и
прочности . Нагрузочная способность потолочного крепления должна превышать массу
устанавливаемого оборудования, и в качестве дополнительной меры предосторожности
должна выдерживать троекратную перегрузку (не менее 5,15 кг) в течение 60 секунд.
