Разъем порта DB-25
Ретранслятор VXR-9000 оснащен 25-ти
выводным разъемом DB-25F для соединения с
дополнительным
оборудованием. Функции
выводов разъема описаны ниже:
Вывод 1 (GND):
Основная “земля” для остальных выводов и
обеспечения электропитания.
Вывод 2 (+13.6 В):
На
вывод подается напряжение 13.6В
постоянного тока от питания ретранслятора.
Защищен от перегрузки внутренним 3А
предохранителем.
Можно подключать
устройства с током потребления до 2.0 А.
Вывод 3 (TX AF IN):
[Аналоговый вход передатчика]
(частота – 300~3000 Гц)
Этот вывод является звуковым входом,
сопротивление - 600 Ом. Подаваемый звуковой
сигнал
подвергается НЧ коррекции и
ограничению.
Для соединения с этим выводом используйте
экранированный провод.
Вывод 4 (TONE IN):
[Вход передатчика]
(частота инфразвука – 5~250 Гц)
Этот вывод является звуковым входом,
сопротивление - 600 Ом. Подаваемый звуковой
сигнал не подвергается НЧ коррекции или
ограничению для частотного диапазона 5~250
Гц.
Не подавайте слишком большое
напряжение, чтобы избежать перемодуляции
CTCSS
или DCS, ухудшая работу
ретранслятора.
Для соединения с этим выводом используйте
экранированный провод.

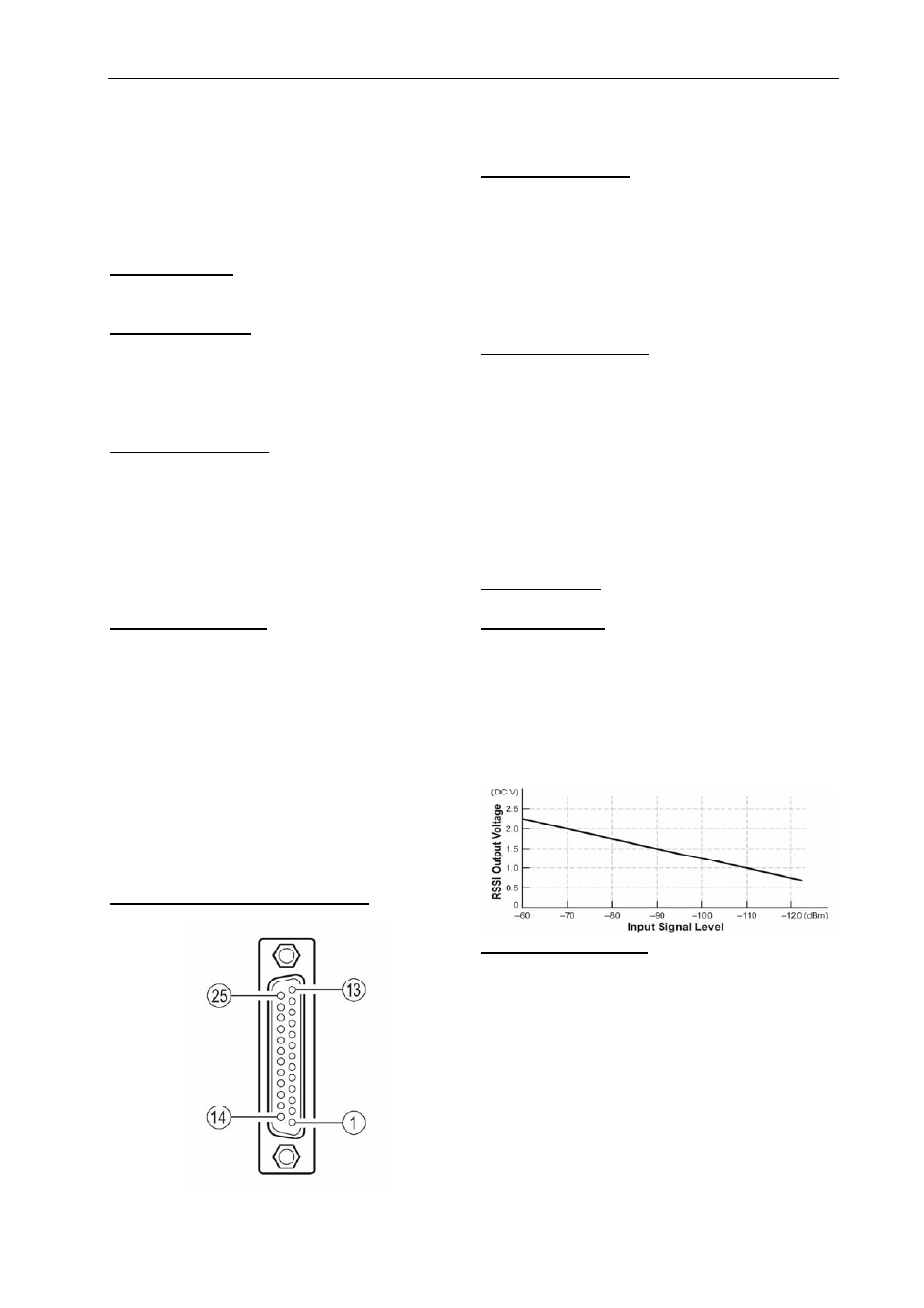

Нумерация выводов порта DB-25
Вывод 5 (TX ATT):
Этот выход предназначен для управления
внешним реле. На выходе “открытый сток”,
который в открытом состоянии может
выдержать ток до 1.5 А. Время задержки между
переходом ретранслятора в режим Tx и
включением этого порта на “землю” может
быть запрограммировано дилером Vertex
Standard.
Вывод 6 (DISC OUT):
[Аналоговый выход приемника]
(диапазон частот: 0~3000 Гц)
Этот вывод является звуковым выходом
частотного
детектора приемника,
сопротивление - 600 Ом. При приеме сигнала с
максимальной девиацией выходной НЧ сигнал
составляет 350 мВ. Звуковой сигнал не
подвергается
НЧ коррекции или
шумоподавлению.
Для соединения с этим выводом используйте
экранированный провод.
Вывод 7 (N.C.):
Не подключен.
Вывод 8 (RSSI):
[Аналоговый выход]
Этот вывод является выходом приемника и
напряжение постоянного тока на этом выводе,
пропорциональное
уровню принимаемого
сигнала. Вывод имеет низкое выходное
сопротивление.
Типичная зависимость
напряжения на этом выводе от уровня
принимаемого сигнала приведена на графике:
Вывод 9 (COAX.SW):
[Логический выход]
Этот выход предназначен для управления
внешним реле. На выходе “открытый сток”,
который в открытом состоянии может
выдержать ток до 1.5 А.. Вывод замыкается на
“землю” в режиме Симплекс. В режиме
Дуплекс выход имеет высокое сопротивление.
