Ретранслятор VXR-9000 Vertex Standard 8
ООО «Компас+Радио» (495) 956-13-94

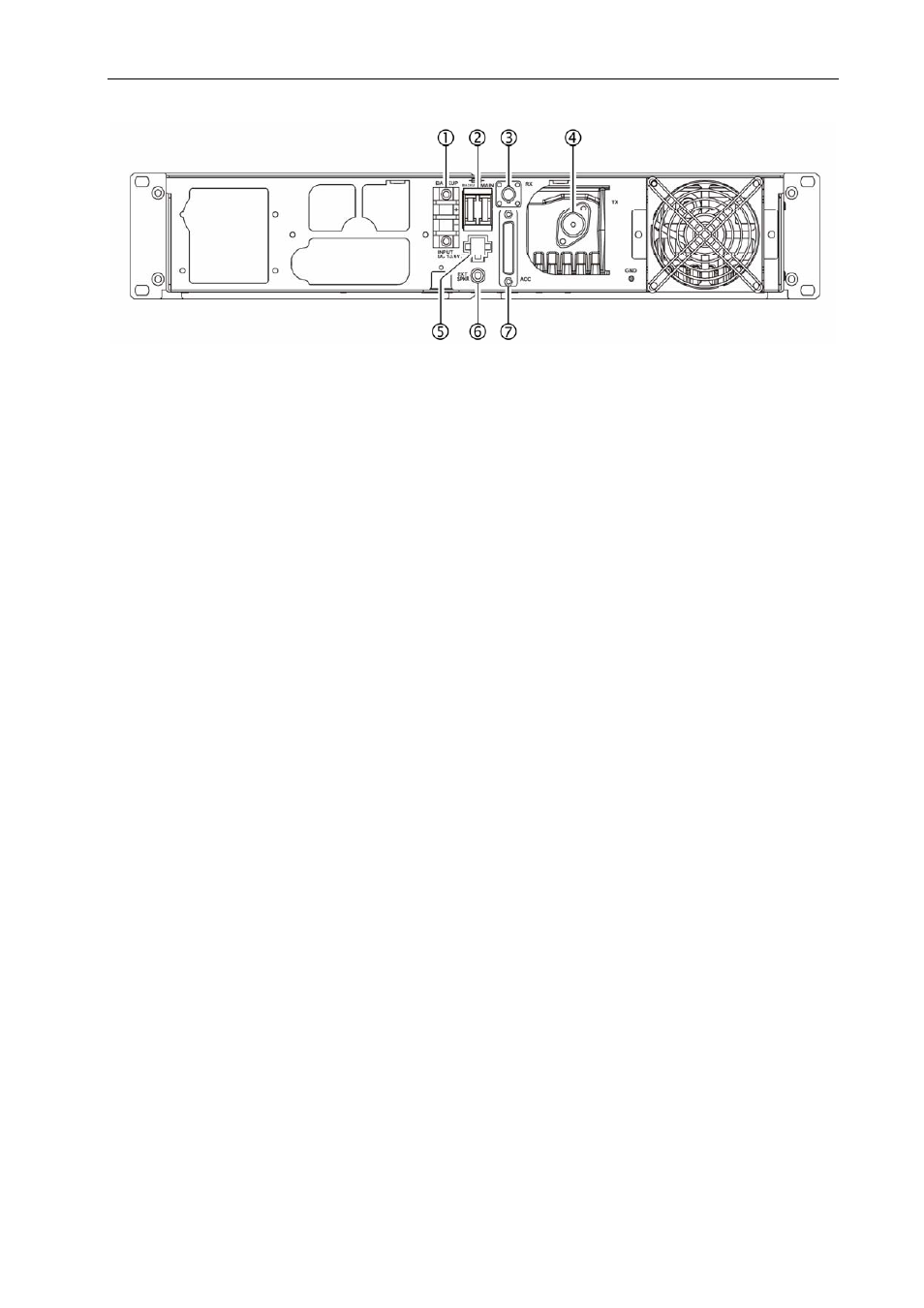

Задняя панель
1. Разъем резервного источника питания
К этому разъему подключается резервный
источник питания 13.6 В (аккумуляторная
батарея). При работе ретранслятора от
основного источника питания резервный
источник подзаряжается малым током.
2. Предохранители
Здесь установлены два 15-ти амперных
предохранителя для основного и
резервного источников питания.
3. Разъем приемной антенны
Разъем типа BNC служит для
подключения приемной антенны или
дуплексера.
4. Разъем передающей антенны
Разъем типа N служит для подключения
передающей антенны или дуплексера.
5. Разъем основного источника питания
К этому разъему подключается главный
источник питания постоянного тока
напряжением 13.6 В током до 15 А.
6. Разъем внешнего громкоговорителя
Двухконтактный разъем диаметром 3.5
мм служит для подключения внешнего
громкоговорителя сопротивлением от 4
до 16 Ом. Уровень громкости будет
изменяться с помощью регулятора (VOL)
на передней панели.
7. 25-ти выводной дополнительный
разъем
Этот разъем (типа DB-25F) позволяет
управлять ретранслятором от внешнего
устройства. На разъеме присутствуют
аналоговые сигналы входа/выхода TX
Audio In, Discriminator Output, RSSI, и
другие. Также имеется восемь портов,
каждый из которых может быть
запрограммирован на вход или выход и
на функции управления.
