Радиостанция Vertex Standard VX -1700 6
ООО «Компас + Радио» (095) 956-13-94

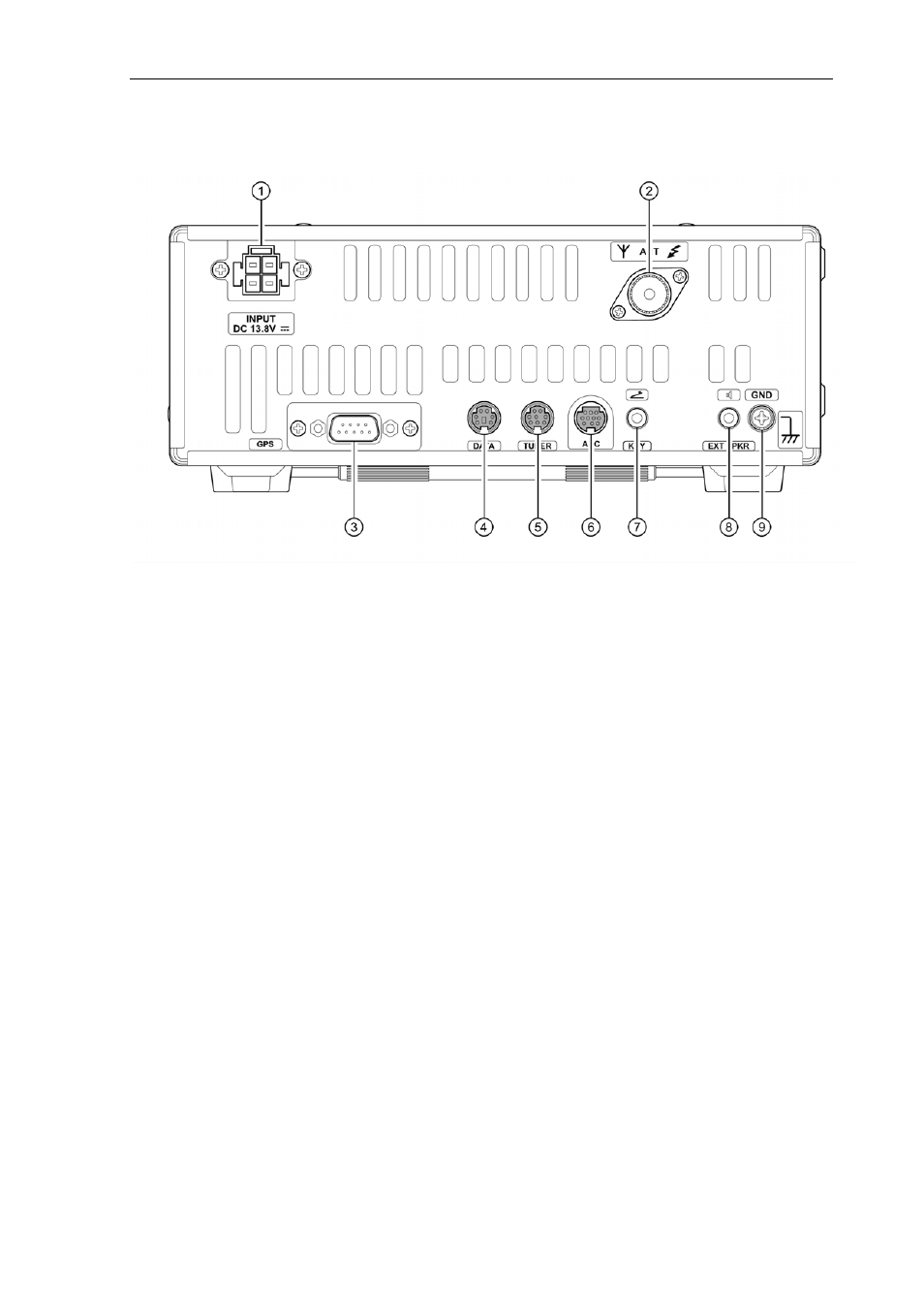

Разъемы задней панели
1 POWER
Это главный разъем питания трансивера VX-1700.
2 ANT
Это коннектор PL-259 (типа “М”) используется для соединения с коаксиальным фидером
антенны. Если используется внешний антенный тюнер FC-30 или FC-40, то сюда
присоединяется кабель от тюнера, а провод антенны или штырь подключается к тюнеру.
3 GPS
9-штырьковый разъем типа DB-9 для соединения с приемником GPS (не входит в
комплект), дающий возможность принимать данные спутниковой навигации NMEA-0183
4 DATA
Это 6-мм разъем типа mini-DIN предназначен для соединения с контроллером пакетной
связи (TNC) или с другим устройством передачи данных (например, демодулятора
WeatherFax).
5 TUNER
8-штырьковый разъем типа mini-DIN предназначен для соединения с опциональным
тюнером FC-30 или FC-40.
6 ACC
10-штырьковый разъем типа mini-DIN предназначен для соединения с опциональным
линейным усилителем VL-1000.
7 KEY
Этот 3,5-мм миниатюрный телефонный разъем присоединяется к телеграфному ключу
или к выходу блока электронного телеграфного манипулятора. Напряжение на
разомкнутой цепи равно +5 В, а ток замкнутой цепи приблизительно 1,2 мА.
