Тип антенны, требуемый для частичного диапазона связи, может меняться. Полное
обсуждение этой темы выходит за рамки этого руководства; однако имеются следующие
общие тезисы.
Любая антенна, которую следует установить, должна быть свободна от близлежащих
препятствий, которые могут исказить ее диаграмму направленности. Антенна, ее несущая
конструкция и ее кабели не должны контактировать с силовыми или телефонными
линиями. Достаточно безопасное ограничение обычно обеспечивается удалением линий
электропередач от антенны и ее несущих конструкций в 1,5 раза большим высоты
подвески плюс любая длина антенны или растяжки, присоединенной к конструкции плюс
высота несущего столба линии электропередачи.
При установке симметричной антенны, например, диполя, помните, что трансивер VX-
1700 предназначен для использования с несимметричным (коаксиальным) фидером.
Всегда используйте симметрирующий трансформатор или другое симметрирующее
устройство для обеспечения правильной работы антенны.
Вертикальные антенны обычно обеспечивают отличное перекрытие свыше примерно 1000
км (600 миль), но очень плохое покрытие
ближних расстояний. Горизонтальные антенны
часто лучше для коротких расстояний, но они
могут требовать надежной несущей конструкции,
например мачты. Высота горизонтальной антенны
и свойства грунта под ней имеют сильное влияние
на предпочтительный угол излучения для
главного лепестка направленности антенны на

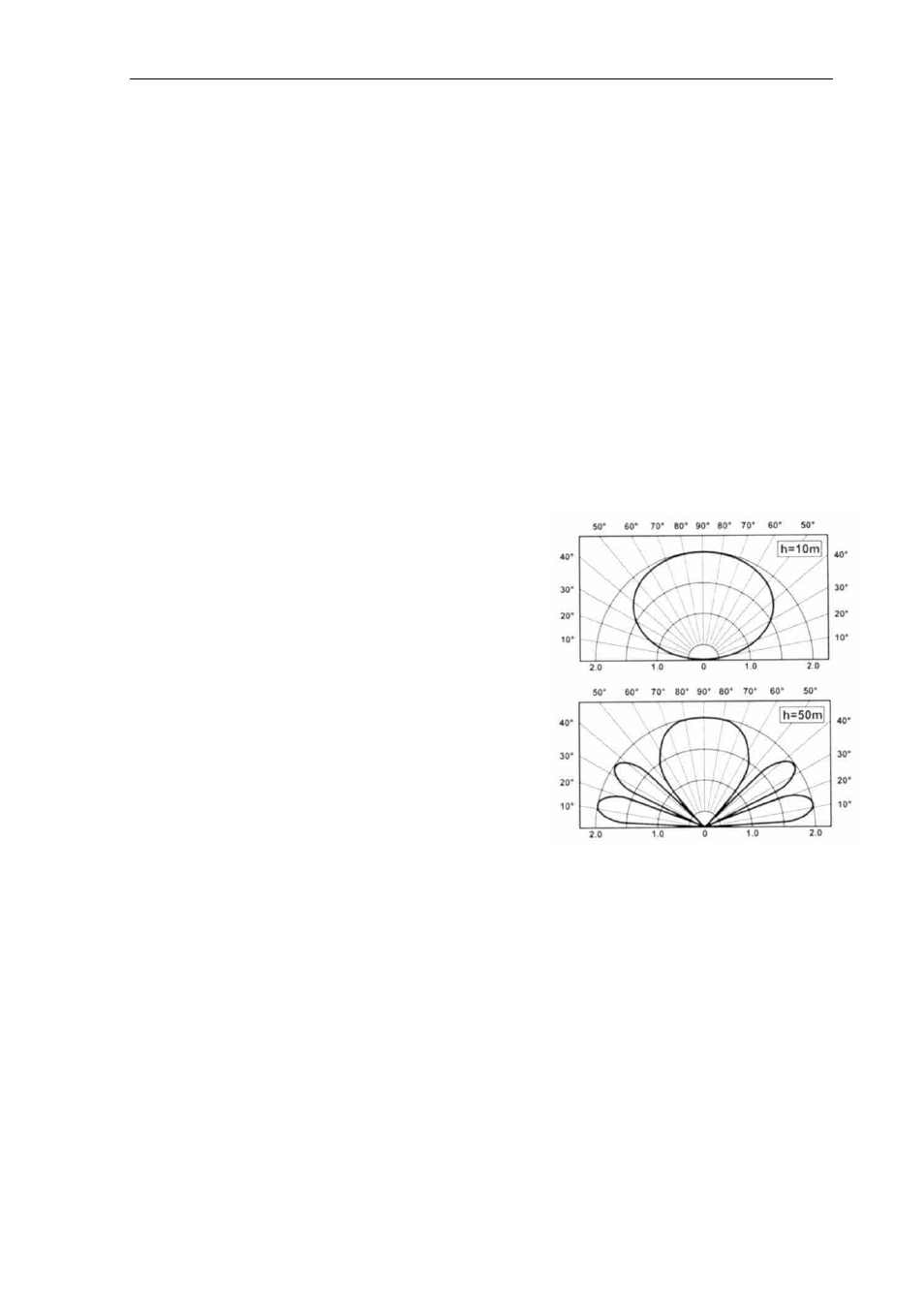

отдельной частоте. Например, на 7 МГц
горизонтальный диполь на высоте 10 м (33 фута)
обеспечит
отличное местное перекрытие
примерно до 500 км (300 миль); однако для
удовлетворительной связи на расстояние до 3000
км (1800 миль) на той же частоте диполь должен
находиться существенно выше (возможно на 50
метрах или 165 футах).
С другой стороны, на 28 МГц тот же диполь на высоте 10 метров при подходящих
ионосферных условиях прохождения может обеспечить хорошую работу на том же
расстоянии 3000 км.
Имеются отличные справочные тексты и компьютерные программы для разработки и
оптимизации КВ антенн. Ваш дилер или установщик должен быть в состоянии помочь
вам во всех вопросах по установке антенны.
Используйте высококачественный 50-омный коаксиальный кабель для фидера трансивера
VX-1700. Все усилия по устройству эффективной антенной системы будут сведены на нет
использованием некачественного коаксиального кабеля с потерями. Потери в
коаксиальных линиях растут с ростом частоты, поэтому коаксиальная линия с потерями
0,5 дБ на 7 МГц может иметь 2 дБ потерь на 28 МГц (1 дБ представляет собой заметное
ослабление силы сигнала). Общим правилом является то, что коаксиальные кабели
меньшего диаметра склонны к большим потерям, чем
