4

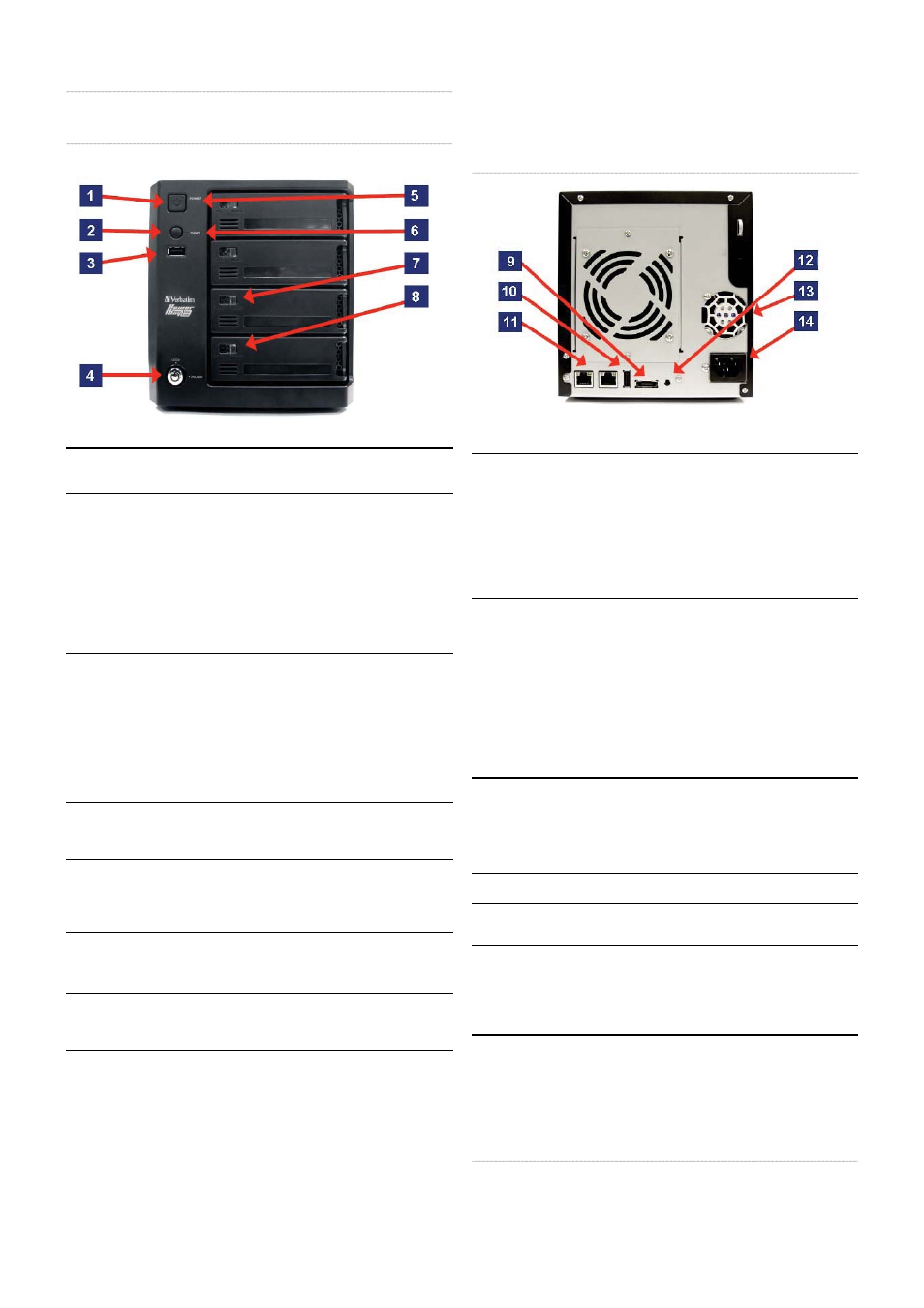

Обзор аппаратного обеспечения

Вид спереди

КОМПОНЕНТ

ОПИСАНИЕ

1. Кнопка питания

• Нажмите кнопку для включения питания.
• Нажмите и удерживайте кнопку более 5 секунд, чтобы
выключить питание.

2. Функциональные
кнопки

При USB-накопителе, подключенном к сетевому дисковому
массиву PowerBay, доступна функция Копирование в одно
прикосновение, обеспечивающая копирование данных с
USB-накопителя одним нажатием кнопки.
• Нажмите кнопку, чтобы инициировать копирование файлов
из USB-накопителя в сетевой дисковый массив PowerBay.
• Нажмите и удерживайте кнопку более 3 секунд для
безопасного извлечения внешнего USB-устройства.
Аварийный звуковой сигнал активируется в аварийных
условиях.
• При срабатывании аварийного звукового сигнала нажмите
кнопку, чтобы отключить сигнализацию.

3. 7. Разъем USB.

• Один разъем USB 2.0 (тип A): USB-хост порт для
подключения внешнего USB-накопителя.
• Поддержка создания резервных копий с помощью USB-
устройства (копирование файлов из подключенного USB-
устройства в сетевой дисковый массив).
• Создание дополнительных ресурсов хранения в качестве
общего тома в локальной сети (имя по умолчанию
“USBDisk_1”).
• Поддержка USB-ключа для использования вместе с
шифрованием диска.
• Мощность: максимум 5 В / 500 мА.

4. Ключ блокировки
картриджей

• Поверните ключ против часовой стрелки до положения
блокировки для фиксации всех картриджей.
• Поверните ключ по часовой стрелке до положения
разблокировки, чтобы разблокировать все картриджи.

5. LED-индикатор
питания

Кнопка питания оснащена цветным светодиодом для
индикации состояния питания.
• Сплошной зеленый = питание прибора включено;
• Сплошной красный = прибор находится в режиме ожидания
при подаче питания от сети переменного тока.

6. LED-индикатор
статуса

• Сплошной зеленый = готов к обычной эксплуатации;
• Мигающий зеленый = прибор начинает работать или
выключается;
• Сплошной красный = ошибка устройства.

7. Блокировка
картриджа

• Переместите блокировочную кнопку влево, чтобы
заблокировать каждый картридж.
• Переместите блокировочную кнопку вправо, чтобы
разблокировать каждый картридж.

8. LED-индикатор
картриджа

У каждой блокировочной кнопки на картридже для жесткого
диска находится цветной светодиод для индикации
состояния диска:
• Сплошной голубой = диск готов;
• Мигающий голубой = выполнение операции доступа к
данным;
• Мигающий красный = ошибка в работе диска.
• Сплошной красный = когда все 4 светодиода картриджей
горят красным, это указывает на то, что зашифрованный том
заблокирован.

Задняя панель (Схема соединений)

КОМПОНЕНТ

ОПИСАНИЕ

9. Разъем eSATA.

• Один разъем SATA-II (eSATA) для подключения внешнего
накопителя.
• Поддержка создания резервных копий с помощью
устройства eSATA (копирование файлов из подключенного
устройства eSATA в сетевой дисковый массив).
• Создание дополнительных ресурсов хранения в качестве
общего тома в локальной сети (имя по умолчанию
“eSATA_1”).
• Поддержка функции создания “зеркальной” копии между
сетевым дисковым массивом и подключенным устройством
eSATA.

10. Разъем USB.

USB-хост порт. Один разъем USB 2.0 (тип А). Мощность:
макс. 5 В/500 мА. Используется для подключения:
• USB-принтера;
• USB-монитора ИБП. Если подключенный источник
бесперебойного питания обнаруживает ошибку питания,
с помощью данной функции будет инициировано
автоматическое отключение сетевого дискового массива.
Функциональная совместимость с таким оборудованием
ИБП:
- APC BACK-UPS ES BE500TW;
- Powerware PW-3105;
- Tripp-Lite SMART550USB;
- Phoenixtec A-500Plus.

11. Разъемы RJ-45

Два гигабитных порта Ethernet.
• Порт 1 (LAN): для подключения сетевого дискового массива
PowerBay к локальной сети LAN. Данный порт поддерживает
функцию включения по локальной сети.
• Порт 2 (EXT): для создания резервной копии в масштабе
реального времени на другом сетевом дисковом массиве
PowerBay.

12. Кнопка
перезагрузки

• Нажмите и удерживайте кнопку более 5 секунд, чтобы
восстановить заводские настройки по умолчанию.

13. Вентиляторы
системы
охлаждения

• Предусмотрены выпускные отверстия для двух
вентиляторов системы охлаждения.

14. Разъем питания

• Для шнура электропитания.

Подключение

В данном разделе описывается процесс подключения. Правильное
размещение прибора играет важную роль. Запрещается размещать
устройство в закрытом месте, таком как стенном шкафу или застекленном
шкафчике.

Перед подключением

Прочтите и убедитесь в том, что вы поняли все предварительные требования
для надлежащего подключения вашего нового устройства. Перед тем как
начать подключение, ознакомьтесь со всей необходимой информацией и
подготовьте все необходимое оборудование.
