13
RAID 0: RAID 0 (распределение) распределяет данные на всех дисках для
того, чтобы увеличить производительность, т.к. использует полную емкость.
Тем не менее, RAID 0 не обладает устойчивостью к сбоям, поэтому в случае
выхода из строя любого из дисков все данные будут потеряны. Фактическая
емкость соответствует общей емкости всех четырех дисковых картриджей.
RAID 1 с резервным диском: RAID 1 (создание «зеркального» диска)
копирует данные, как минимум, на один резервный диск, чтобы в случае
выхода из строя одного из дисков, все данные сохранились на другом
диске. Сетевой дисковый массив PowerBay приводит в действие RAID 1
для обеспечения повышенной избыточности, что приводит к максимальной
устойчивости к сбоям. Это выполняется посредством использования (a)
двух дисков, вместо одного, в качестве зеркальных, и (б) четвертого диска
- в качестве резервного. Резервный диск автоматически восстанавливается
как новый “зеркальный” диск при любом обнаружении повреждения одного
из трех оставшихся дисков. Фактическая емкость соответствует емкости
всего одного дискового картриджа.
RAID 5: RAID 5 (распределение данных с распределенной четностью)
объединяет три и более дисков для защиты данных от потери на любом
одном диске. Емкость памяти массива уменьшена на один диск. Сетевой
дисковый массив PowerBay приводит в действие RAID 5 одним из двух
способов:
1. Выберите команду “RAID 5” для создания 4-дискового массива.
Фактическая емкость равна емкости трех дисковых картриджей.
2. Выберите команду “RAID 5 с резервным диском” для создания
3-дискового массива. Четвертый диск используется в качестве
резервного. Резервный диск автоматически восстанавливается,
чтобы дополнить неповрежденный 3-дисковый массив, при любом
обнаружении повреждения одного из трех оставшихся дисков.
Фактическая емкость соответствует емкости двух дисковых
картриджей.
RAID 6: RAID 6 (Распределение данных с распределением двойной
четности) объединяет все четыре диска для защиты данных от потери на
любых двух дисках. В случае выхода из строя одного диска, использование
двойной четности позволяет безопасно восстановить массив, не подвергая
данные риску потери, если дополнительный диск выходит из строя,
прежде чем процесс восстановления завершается. Фактическая емкость
соответствует емкости двух дисковых картриджей.
Создание “зеркального” массива на устройстве eSATA
Все данные сетевого дискового массива PowerBay можно непрерывно
копировать на подключенное устройство eSATA. При критической ошибке
сетевого дискового массива все данные могут быть восстановлены из
устройства eSATA сразу же после его починки или замены. Создание
“зеркальной” копии на устройстве eSATA осуществляется только с помощью
режимов RAID 0, RAID 5 и RAID 6 и не поддерживается режимами RAID 1 с
резервным диском и RAID 5 с резервным диском. Емкость устройства eSATA
должна по меньшей мере равняться емкости сетевого дискового массива.
Если вы хотите воспользоваться этой функцией, включите ее во время
первой настройки массива.

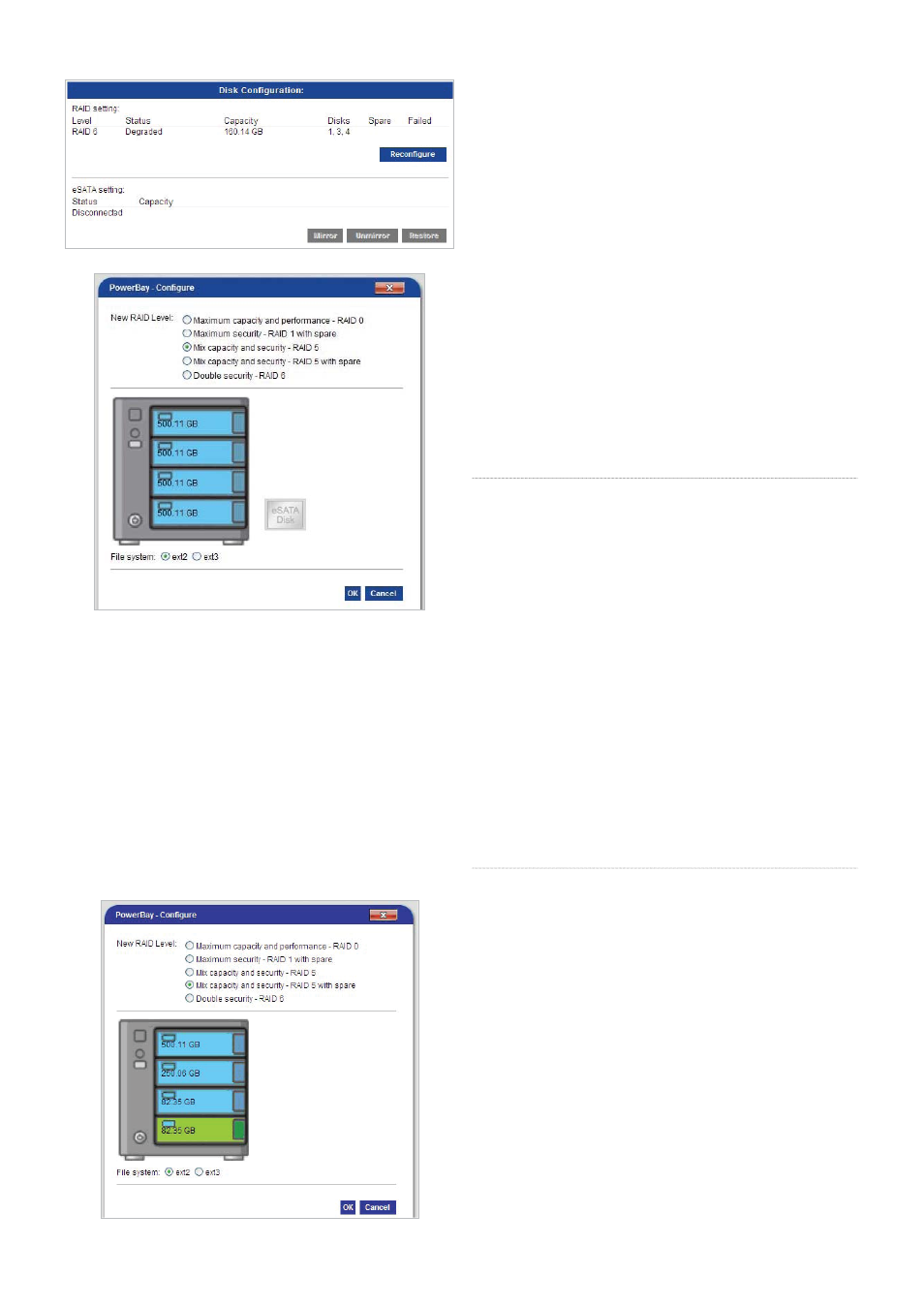

При использовании функции “зеркального” копирования на вкладке
Конфигурация диска отображается состояние “зеркальной” системы, а
также командные кнопки для временного отключения данной функции
(кнопка Отменить создание “зеркальной” копии) и восстановления данных
из устройства eSATA в сетевом дисковом массиве (кнопка Восстановить).
ВНИМАНИЕ: При использовании функции создания “зеркальной” копии с помощью
устройства eSATA вам НЕОБХОДИМО включать СНАЧАЛА устройство eSATA, а затем
сетевой дисковый массив PowerBay. Такая последовательность должна соблюдаться
ПРИ КАЖДОМ включении сетевого дискового массива PowerBay. В случае включения
сначала сетевого дискового массива PowerBay, а затем подключения и включения
устройства eSATA, данное устройство не будет распознано в качестве “зеркального”
устройства и не будет синхронизировано с данными сетевого дискового массива.
Шифрование массива
Сетевой дисковый массив PowerBay поддерживает 256-битное полное
шифрование диска с помощью улучшенного стандарта шифрования (AES)
Шифрование может быть включено для любого режима RAID. Если функция
создания “зеркальной” копии с помощью устройства eSATA включена, тогда
все копируемые на устройство eSATA данные также будут зашифрованы.
Если вы хотите воспользоваться этой функцией, включите ее во время
первой настройки массива.
После настройки шифрования устройства весь массив можно будет
ЗАБЛОКИРОВАТЬ или РАЗБЛОКИРОВАТЬ с помощью ключа, защищенного
паролем. Если массив ЗАБЛОКИРОВАН, он не будет отображаться в
локальной сети в качестве общего тома и пользователи не смогут получить
к нему доступ для хранения данных. Если массив РАЗБЛОКИРОВАН,
светодиоды всех четырех картриджей будут светиться красным. Для
вашего удобства существует несколько методов РАЗБЛОКИРОВАТЬ и
ЗАБЛОКИРОВАТЬ массив.
1. Воспользуйтесь пользовательским интерфейсом сетевого дискового
массива и нажмите кнопку РАЗБЛОКИРОВАТЬ на вкладке
Конфигурация диска. Затем необходимо будет в соответствующее поле
ввести пароль ключа.
2. Вставьте USB-носитель с ключом в USB-порт на передней панели
