Настройка эквитермической кривой
MODE / OK
Нажатием кнопки MODE/
OK в режиме
изображения выбранной
эквитермической кривой
перейдете в режим
настройки
эквитермической кривой.
Данное состояние
индицируется миганием
на дисплее котла буквы
«E». С помощью кнопок (+) и (-) выберите
требуемый наклон эквитермической
кривой. Диапазон настройки
эквитермической кривой от E0 до E9.
Отключение режима эквитермического
регулирования осуществляется выбором
значения "E-". Нажатием кнопки MODE/OK
сохрантите выбранное значение наклона
эквитермической кривой и вернитесь в
режим отображения эквитермической
кривой – буква «E» на дисплее перестанет
мигать.
Настройка параметров смещения
эквитермической кривой
MODE / OK
Нажатием кнопки MODE/
OK в режиме
отображения параметра
смещения
эквитермической кривой
перейдете в режим
настройки параметра
смещения
эквитермической кривой.
Переход в данный режим индицируется
миганием на дисплее котла буквы «P».
Посредством кнопок (+) и (-) установите
желаемое значение смещения
эквитермической кривой. Диапазон
настройки от P0 до P9. При выборе
значения "P-" смещения эквитермической
кривой не происходит. Нажатием кнопки
MODE/OK сохраните выбранное значение
смещения эквитермической кривой и
вернитесь в режим отображения смещения
выбранной эквитермической кривой –
буква «P» на дисплее котла перестанет
мигать.

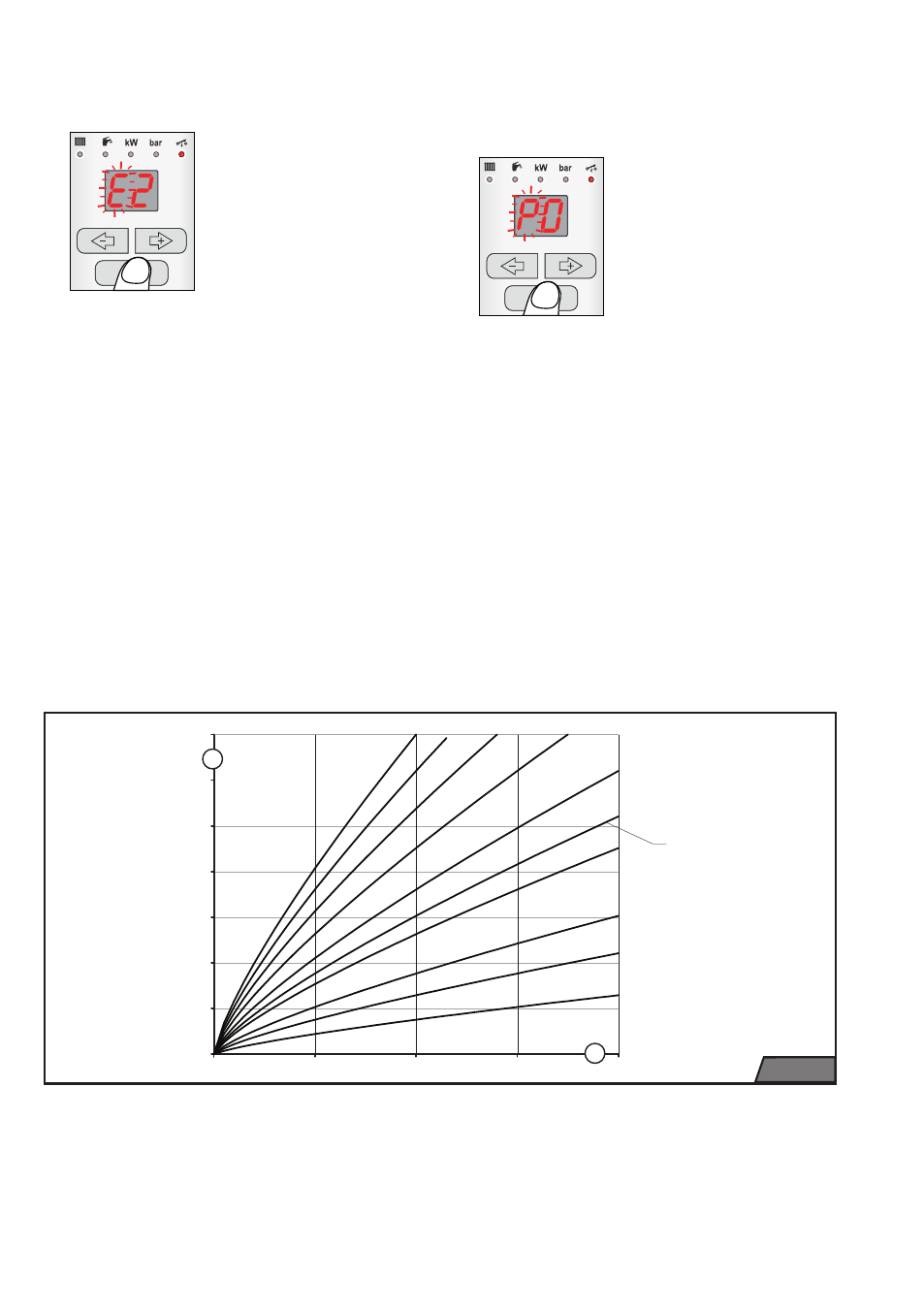

Рис. 2
20
30
40
50
60
70
80
90
-20
-10
0
10
20
0,2
0,4
0,6
1
1,2
1,5
2
2,5
3
3,5
µ
¶
·
