PROTHERM Скат - Инструкция (Страница 30)

30
1
2
3
4
5
6
7
8
9
10
11
12

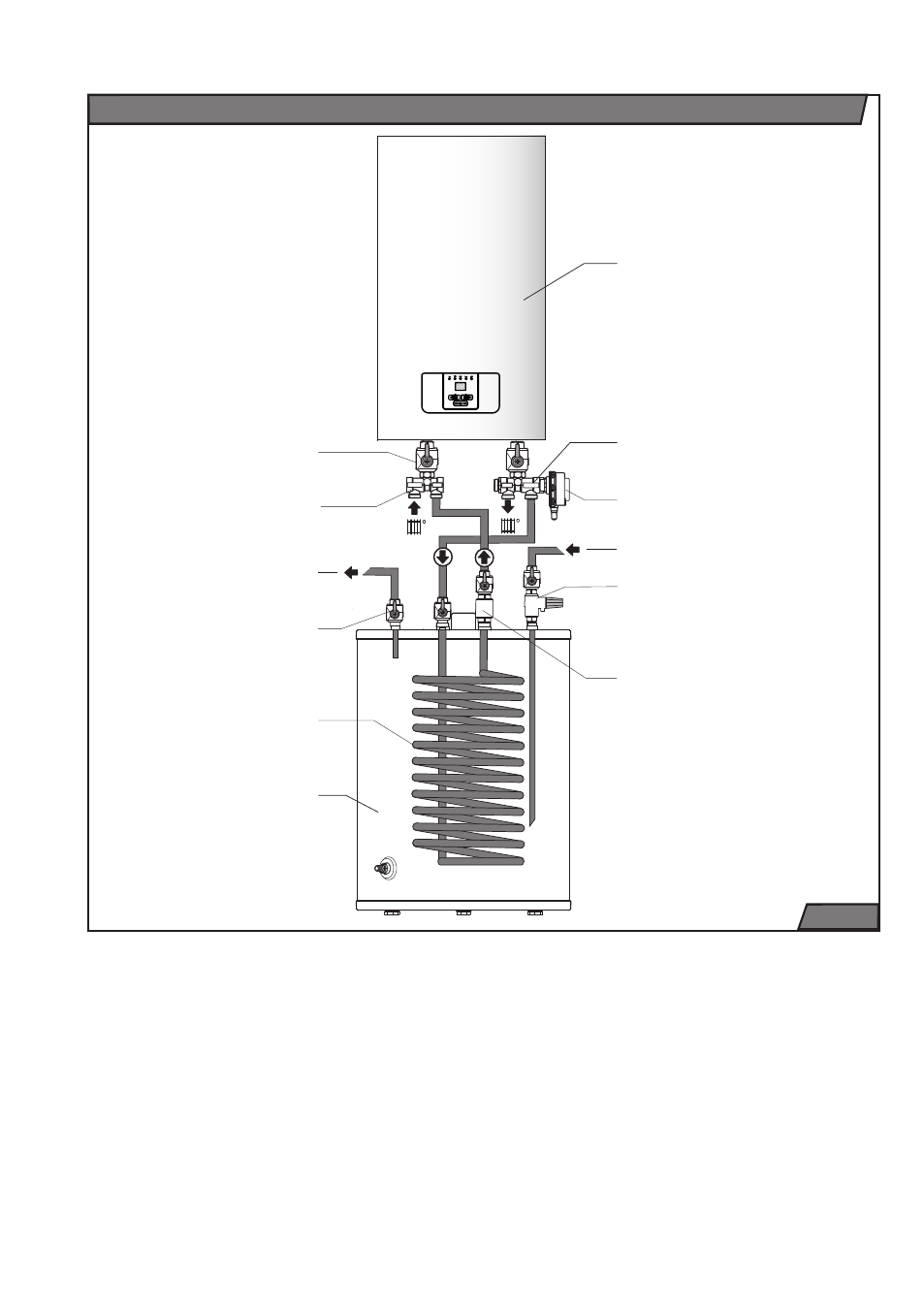

Рис. 9
Схема подключения к электрокотлу бойлера косвенного нагрева
1 бойлер косвенного нагрева
2 теплообменник бойлера косвенного
нагрева
3 отсечной кран
4 вывод горячей воды
5 распределительный элемент
6 отсечной кран
7 электрический котел
8 трехходовой клапан
9 привод трехходового клапана
10 подача холодной воды
11 предохранительный клапан с обратным
клапаном
12 обратный клапан (должен быть установлен
в направлении циркуляции горячей воды)
