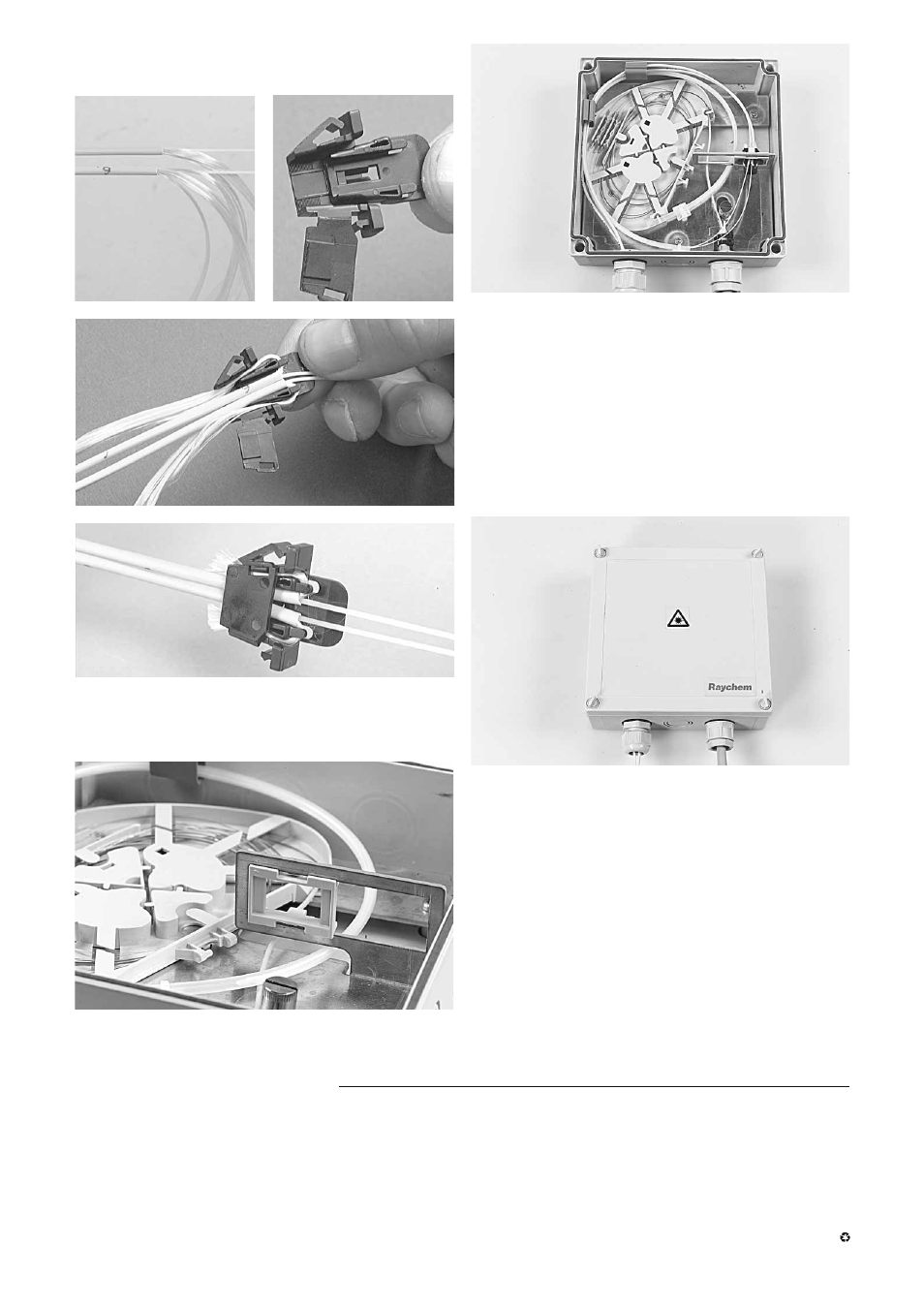

8 Монтаж пигтейлов/патчкордов с
использованием KTU.
8.1 Разделайте оболочку пигтейла на расстояние 120 мм и
отрежьте кевларовую нить, оставив запас 100 мм….
8.2 Установите держатель КTU в боксе.
8.3 Установите КTU. Заведите пигтейлы/патчкорды в бокс,
как было описано ранее.
9 Выкладка и сращивание волокон
9.1 (11) Проведите сращивание и установите гильзы защитного
сростка в держатели кассеты, как показано на рисунке.
10.1 Закрыть бокс с помощью стандартной отвёртки или
специальных пластиковых отверток.
11 Важные замечания
• Убедитесь, что все волокна находятся под
ограничительными зажимами кассеты.
•
Во избежание оптических потерь не закручивайте гайку
уплотнительного ввода со значительным усилием.
•
Избегайте резких перегибов волокон.
10 Закрытие бокса
