Инструкция по эксплуатации Tyco Electronics FIST-CTB2-4
Страница 2
2
•
Крепёжный комплект
•
Уплотнительный ввод кабеля PG16 (кабели 6-14 мм)
•
Наружный круглый уплотнитель максимум для 4 пигтейлов
•
Кронштейн для фиксации силового элемента
•
Кассета для сращивания/хранения 4 волокон
•
Монтажная инструкция
4
Инструмент
•
Отвёртка стандартная
•
Отвёртка Philips
5
Монтаж кабеля
3

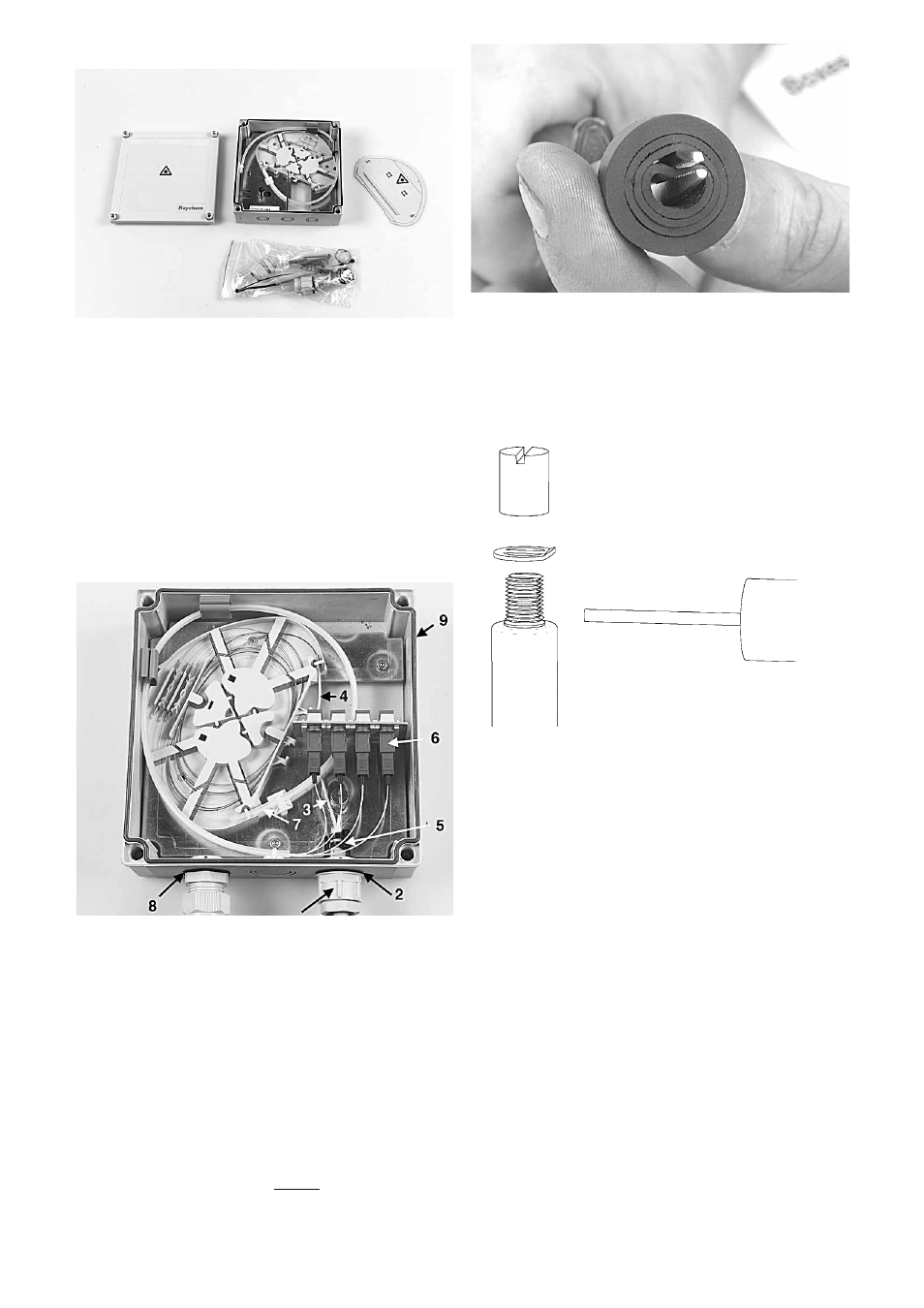

Состав комплекта
5.2
Отрежьте необходимое количество резиновых колец
уплотнителя кабеля в соответствии с диаметром кабеля (как
показано на рисунке). Удалите оболочку модуля на расстояние
± 120 мм от оболочки кабеля и обезжирьте волокна.
(3) Заведите модуль в большой транспортировочной трубке к
кассете для сращивания (4).
5.3
Установите силовой элемент под металлическую шайбу
и закрутите её отверткой. (5) Зафиксируйте оболочку кабеля
поясками-стяжками. Вручную затяните уплотнительный ввод.
6
Монтаж пигтейлов
6.1
(6) Вставьте адаптеры в направлении, показанном на
рисунке.
6.2
(7) При использовании пигтейла с полужёстким
покрытием: вторичное покрытие удаляется на расстояние 450
мм от конца конектора.
7
Монтаж патчкордов
7.1
(8) С помощью отвёртки или дрели вскройте
необходимый кабельный порт. Установите уплотнительный
ввод кабеля. Убедитесь, что резиновый уплотнитель находится
с наружной части бокса.
5.1
Закрепите бокс на стене. Расстояние между
крепёжными отверстиями должно составлять 163 мм.
(1) С помощью отвёртки или дрели вскройте необходимый
кабельный порт.
Установите уплотнительный ввод кабеля PG 16 (диаметр
кабеля 6-14 мм). (2) Убедитесь, что резиновый уплотнитель
находится с наружной части бокса. Разделайте оболочку
кабеля на длину 1,6 м. Отрежьте силовой элемент на длину до
30 мм от края разделки кабеля.
