6. Установите вал ступицы на устройство привода, убедившись, что метки для выравнивания
на вале ступицы и приводе совпали. При помощи торцевого ключа (в комплекте) и четырех
потайных болтов прикрепите вал ступицы к приводу.
7. Убедившись, что направляющие пазы выровнены, наденьте конусный переходник (в комплекте)
на вал ступицы до упора.
8. Вставьте большую из двух полукруглых шпонок в паз вала ступицы. При необходимости
воспользуйтесь маленьким молоточком для установки шпонки в паз.
9. Надвиньте штурвал на вал ступицы таким образом, чтобы полукруглая шпонка, вставленная
на этапе 8, совпала с направляющим пазом в штурвале.
10.Установите оригинальную шайбу штурвала на вал, а затем зафиксируйте штурвал при
помощи оригинальной крепежной гайки.
11.Установите на место крышку ступицы штурвала.
Прокладка кабелей для привода SportDrive
Мы рекомендуем, чтобы отверстие ввода кабеля располагалось таким образом, чтобы
возможность попадания воды в устройство по кабелю была исключена. В комплекте прилагается
водонепроницаемая втулка, однако, если ее толщина не соответствует толщине поверхности,
через которую пропускается кабель, Вам следует приобрести дополнительную втулку
соответствующего размера, после чего:
1. Просверлить в выбранном месте отверстие для втулки.
2. Удалить шероховатость и неровности по краям отверстия и установить втулку.
3. Пропустить свободный конец кабеля через втулку, оставив скрученную часть кабеля снаружи.

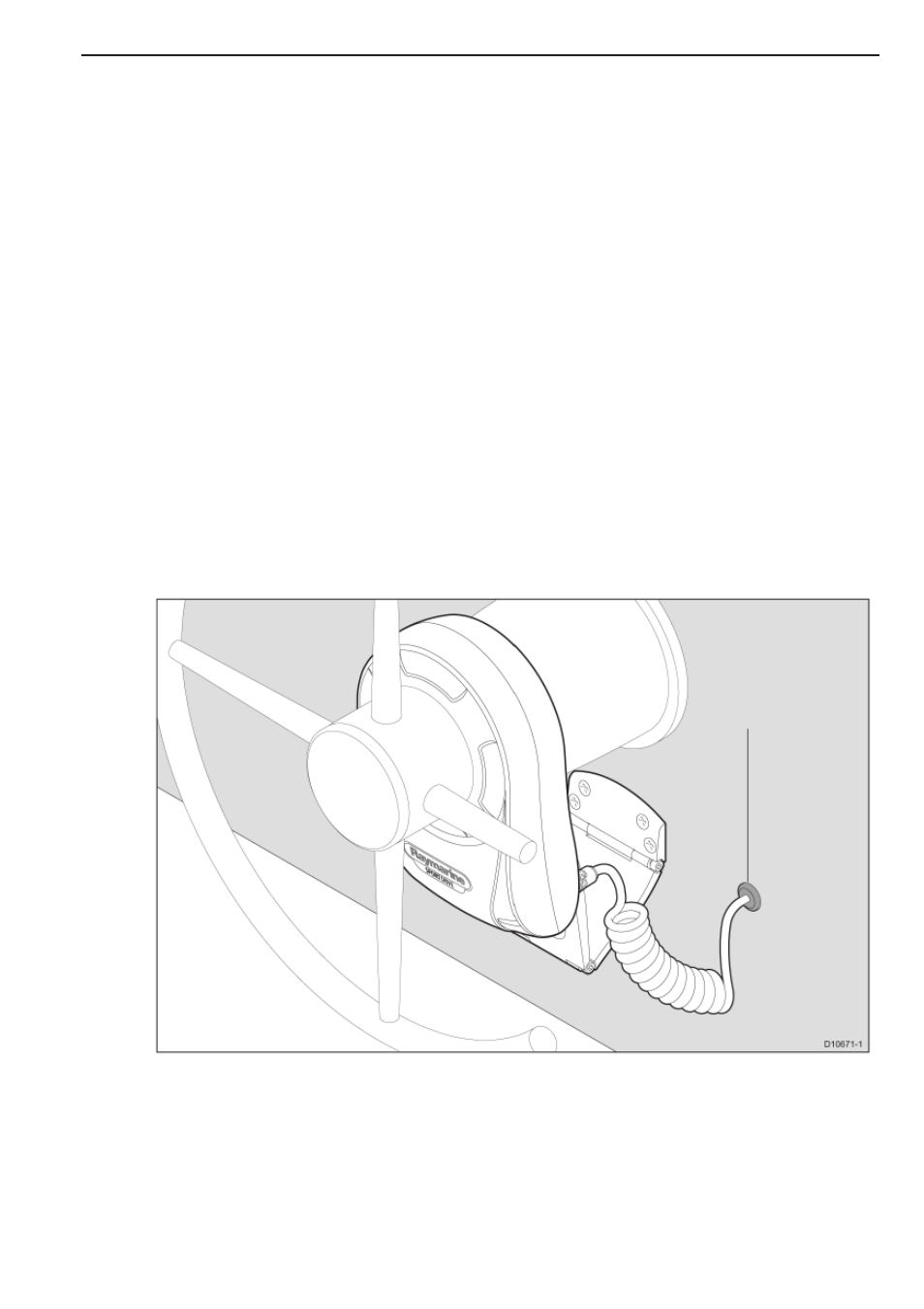

Водонепроницаемая
втулка
Глава 2: Установка системы 19
