Подготовка к эксплуатации

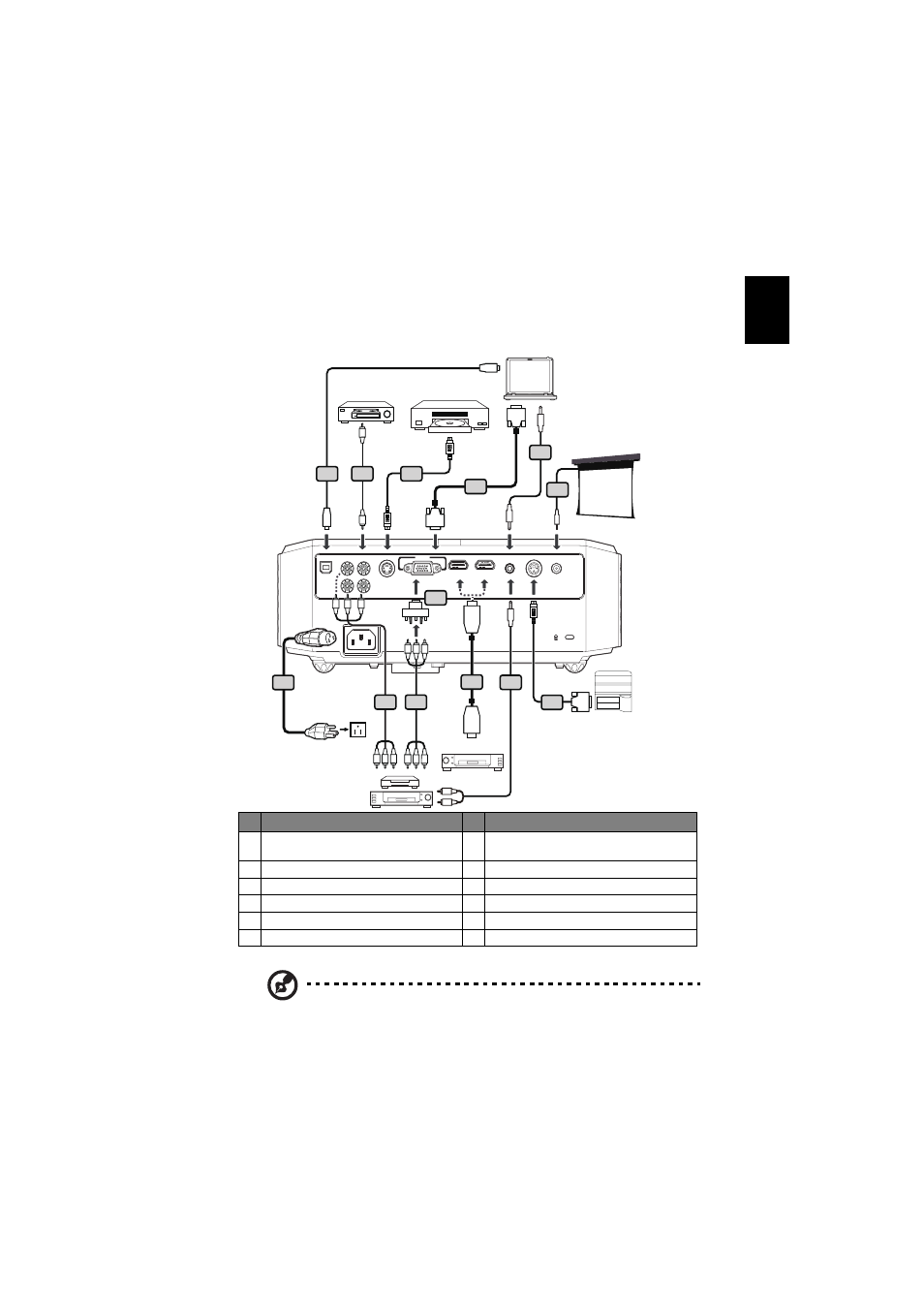

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
#
Описание
#
Описание
1
Шнур питания
7
Кабель компонентного видеосигнала с
3-мя разъемами RCA («тюльпан»)
2
USB-кабель
8
Кабель S-video
3
Кабель VGA
9
Кабель композитного видеосигнала
4
Кабель HDMI
10 Аудиокабель с разъемами TRS/RCA
5
Аудиокабель с разъемами TRS/TRS
11 Кабель питания пост. тока 12 В
6
Кабель RS232
Pb/Cb
Pb/Cb
Pr/Cr
Pr/Cr
Y
S-VIDEO
S-VIDEO
VGA IN
VGA IN
HDMI 1
HDMI 1
HDMI 2
HDMI 2
AUDIO IN
AUDIO IN
RS232
RS232
DC OUT
DC OUT
VIDEO
VIDEO
USB
USB
HDTV adapter
6
7
R B G
R B G
R
W
10
HDMI
HDMI
4
D-Sub
D-Sub
3
5
2
USB
USB
Y
Y
9
8
RS232
RS232
6
11
R B G
7
R
B
G
1
DVD-плеер
DVD-плеер, ТВ-
приставка, HDTV-
приемник
Видеовыход
Видеовыход
S-Video
