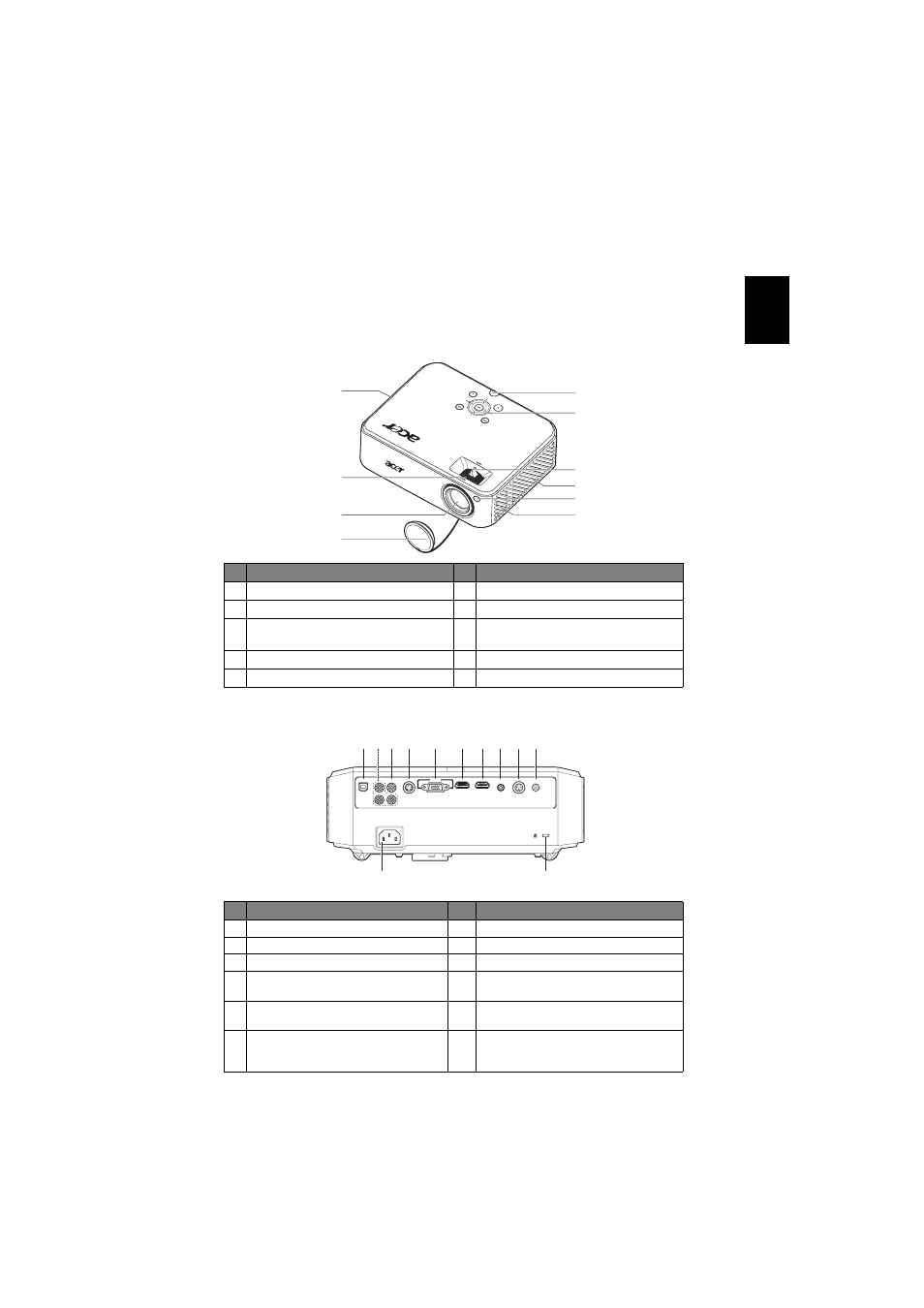

Описание проектора
Внешний вид проектора
Передняя, верхняя панель
Задняя панель
#
Описание
#
Описание
1
Вентиляция (выход)
6
Панель управления
2
Кольцо фокусировки
7
Регулятор увеличения
3
Объектив с переменным фокусным
расстоянием
8
Вентиляция (вход)
4
Крышка объектива
9
Акустическая система
5
Приемник дистанционного управления
#
Описание
#
Описание
1
Гнездо питания
7
Разъем HDMI 1
2
Разъем USB
8
Разъем HDMI 2
3
Разъем входа YPbPr/YCbCr
9
Разъем аудиовхода
4
Разъем входа композитного
видеосигнала
10
Разъем RS232
5
Разъем входа S-Video
11
Разъем выхода питания постоянного
тока 12 В
6
Разъем входа аналогового сигнала
ПК, HDTV, компонентного
видеосигнала (вход VGA IN)
12
Гнездо замка Kensington™
6
2
4
3
5
7
1
8
9
5
Pb/Cb
Pb/Cb
Pr/Cr
Pr/Cr
Y
S-VIDEO
S-VIDEO
VGA IN
VGA IN
HDMI 1
HDMI 1
HDMI 2
HDMI 2
AUDIO IN
AUDIO IN
RS232
RS232
DC OUT
DC OUT
VIDEO
VIDEO
USB
USB
1
12
2 3 4
5
6
7
8
9
10 11
