Подключение ресивера
8
4
Подключение ресивера
9

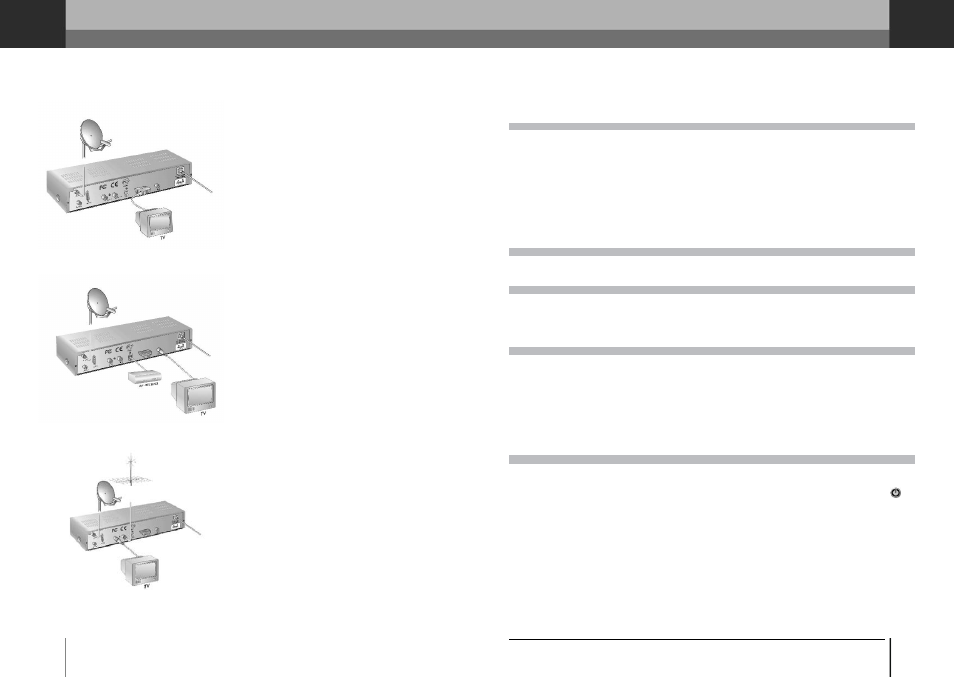

Существует несколько способов подключения ресивера к вашей аудио-видео системе.
Мы рекомендуем вам воспользоваться одной из приведенных ниже схем для получения
наилучших результатов.
Только спутниковые программы
– Подключите один конец 21-контактного кабеля
SCART к разъему TV-SCART на ресивере, а другой
конец к гнезду SCART на ТВ или используйте RCA
кабель и переходник SCART-RCA;
– Если ваш ТВ не имеет гнезда RCA или SCART,
подключите один конец ВЧ кабеля к разъему RF
OUT на ресивере, а другой конец к гнезду RF IN
на вашем ТВ;
– Подключите коаксиальный кабель от конвертера
к гнезду LNB IN на ресивере.
Подключение аппаратуры S-Video и Hi-Fi
– Соедините гнездо S/PDIF ресивера с
соответствующим гнездом вашей системы Hi-Fi;
– Подключите гнездо S-Video ресивера к
соответствующему гнезду вашего ТВ;
– Подключите коаксиальный кабель от конвертера
к гнезду LNB IN на ресивере.
Спутниковые и эфирные программы
– Подключите один конец ВЧ кабеля к разъему
RF OUT на ресивере, а другой конец к гнезду RF
IN на вашем ТВ;
– Подключите кабеля от эфирной антенны к
разъему RF IN на ресивере;
– Подключите коаксиальный кабель от конвертера
к гнезду LNB IN на ресивере.
Руководство по подключению различного оборудования
DiSEqC™ (Digital Satellite Equipment Control) – стандарт управления спутниковым оборудова-
нием (конвертерами, переключателями, поляризаторами, позиционерами и т.п.). Для передачи
команд в этих протоколах используются определенные комбинации сигнала 22 кГц и паузы.
Ресивер поддерживает протоколы DiSEqC™ 1.0, DiSEqC™ 1.1 и DiSEqC™ 1.2., также имеется
возможность управления позиционером USALS™.
Подключение DiSEqC™ 1.0
Непосредственно к цифровому ресиверу можно подключить одну антенну. Протокол DiSEqC™
1.0 позволяет подключать до четырех антенн к ресиверу одновременно. Если у вас установле-
но более двух антенн или конвертеров, используйте переключатель DiSEqC™ 1.0.
Подключите коаксиальный кабель от первого конвертера к входному разъему LNB 1 или LNB A
на переключателе DiSEqC™.
Подключите коаксиальный кабель от второго конвертера к входному разъему LNB 2 или LNB В
на переключателе DiSEqC™.
Проделайте то же самое с остальными конвертерами.
Подключите один конец коаксиального кабеля к выходному разъему RECEIVER на переключателе
DiSEqC™, а другой конец к гнезду LNB IN на ресивере.
Подключение DiSEqC™ 1.1
Комбинация переключателей DiSEqC™ 1.1 и DiSEqC™ 1.0 позволяет подключить к ресиверу
до 16 антенн.*
Подключение DiSEqC™ 1.2
DiSEqC™ 1.2 – протокол управления моторизованной системой.
Подключите один конец коаксиального кабеля к разъему LNB IN на ресивере, а другой конец к
разъему “REC” или “Receiver” на позиционере.
Подключите коаксиальный кабель от конвертера к гнезду LNB IN на позиционере.
Подключение позиционера USALS™
USALS™ (Universal Satellites Automatic Location System) – универсальная система автомати-
ческого определения положения спутника.
Подключите один конец коаксиального кабеля к разъему LNB IN на ресивере, а другой конец к
разъему “REC” или “Receiver” на позиционере.
Подключите коаксиальный кабель от конвертера к гнезду LNB IN на позиционере.
Примечание: Более подробно о подключении моторизированной системы читайте в инструк-
ции по её эксплуатации и монтажу.
Порядок включения и выключения ресивера
После включения в сеть, ресивер остается в режиме STANDBY или переходит в рабочий ре-
жим.
Для перевода ресивера в рабочий режим или для выключения ресивера нажмите кнопку .
При отключении ресивера от сети в этом режиме сохраняются последние настройки пользо-
вателя.
Отключение от сети без перевода в режим STANDBY не гарантирует сохранение последних
настроек пользователя.
* См. раздел «Настройка антенны».
