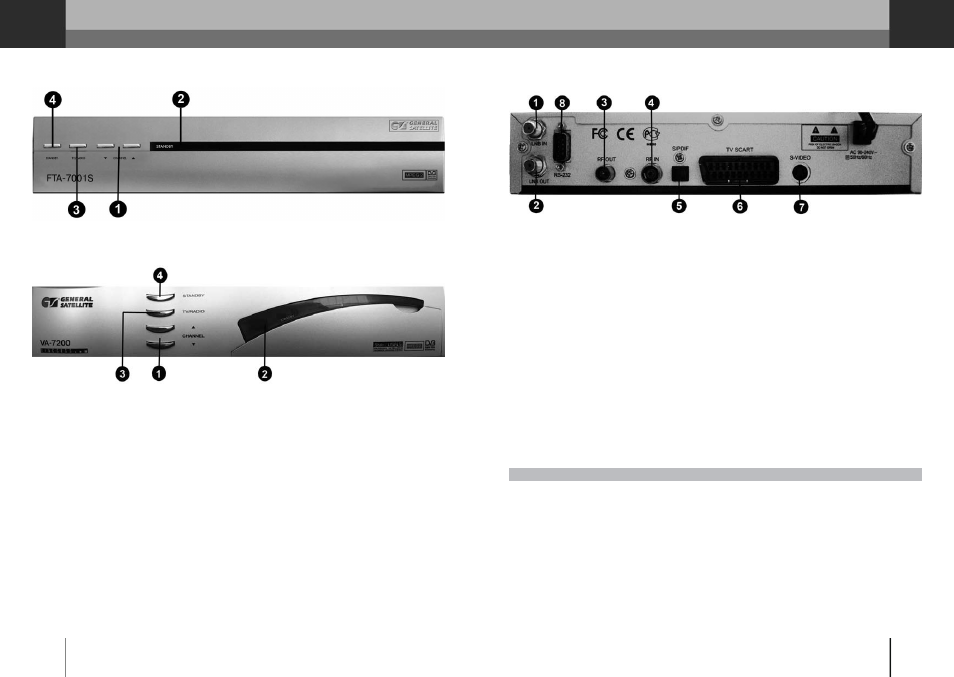

Передняя и задняя панели ресивера
6
3
Передняя и задняя панели ресивера
7
Передняя панель ресиверов FTA-7001S и CI-7101S
Передняя панель ресивера VA-7200
Задняя панель ресивера
Описание передней панели
1. Кнопки CHANNEL
Кнопки переключения каналов.
2. Индикаторы:
КРАСНЫЙ индикатор режима ожидания (STANDBY);
ЗЕЛЕНЫЙ индикатор рабочего режима;
ЖЕЛТЫЙ индикатор наличия сигнала.
3. Кнопка TV/RADIO
Кнопка переключения между списками «Все ТВ» и «Все Радио».
4. Кнопка STANDBY
Кнопка переключения ресивера из режима ожидания (STANDBY) в рабочий и обратно.
Описание задней панели
1.LNB IN
Гнездо для подключения кабеля от конвертера спутниковой антенны.
2. LNB OUT
Гнездо для подключения другого ресивера.
3. RF OUT
Штекер для подключения ресивера к ТВ по высокой частоте.
4. RF IN
Гнездо для подключения эфирной антенны, сигнал транзитом передается на RF OUT.
5. S/PDIF
Разъём для подключения цифрового аудио-усилителя.
6. TV SCART
Разъём для подключения ресивера к ТВ или видеомагнитофону.
7. S-Video
Гнездо для подключения аппаратуры, поддерживающей сигнал SVHS.
Только для FTA-7001S и CI-7101S
8. RS-232
Разъём для подключения ПК.
