Монтаж
354
По окончании установочных работ
должно быть выдано свидетельство о
соответствии всем требованиям норм.

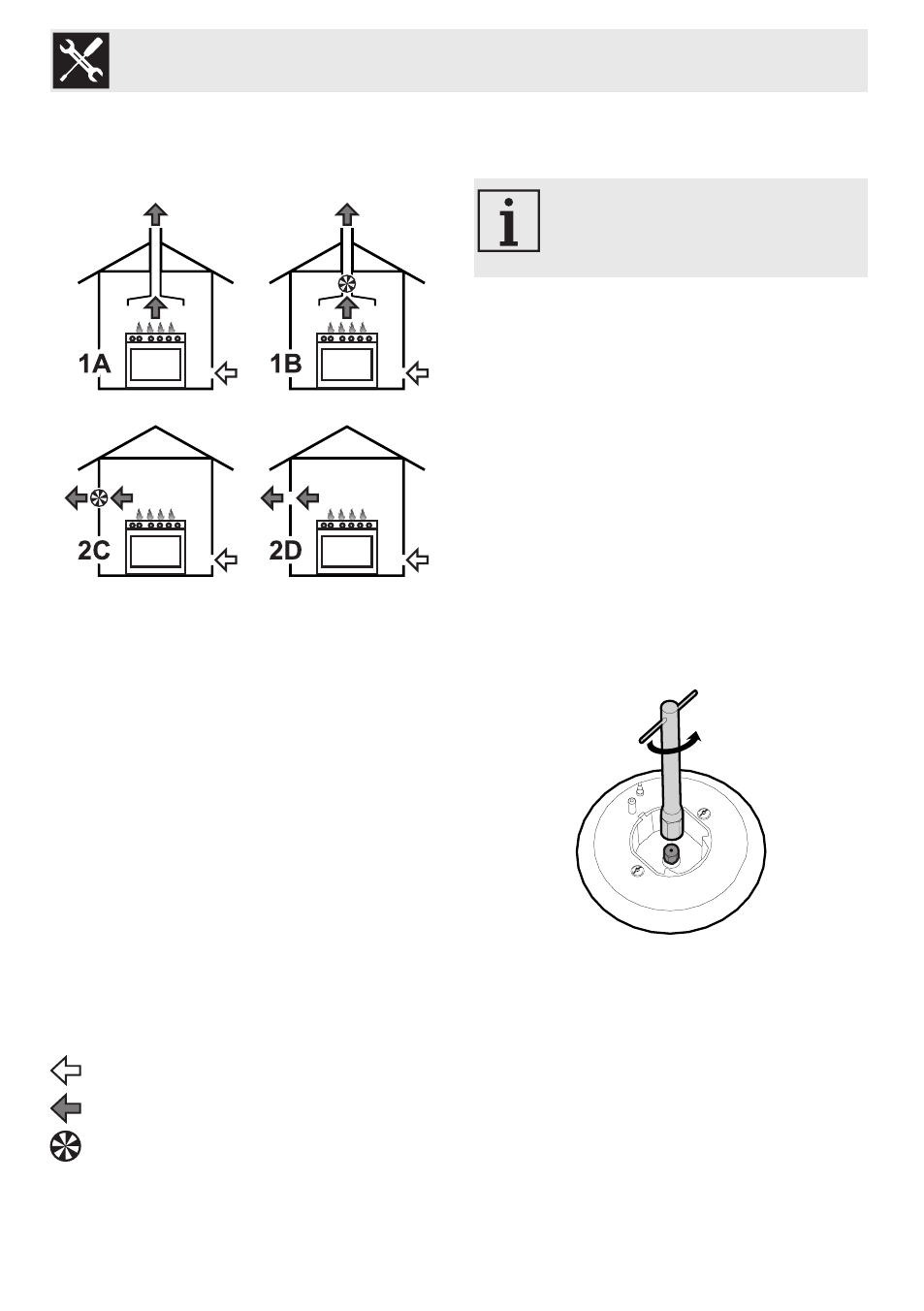

1 Отвод отработанных газов
посредством вытяжного зонта.
2Отвод отработанных газов без
вытяжного зонта.
А Отвод посредством отдельной
дымовой трубы натуральной вытяжки.
В Отвод посредством отдельной
дымовой трубы с электровентилятором.
C Отвод непосредственно во внешнюю
атмосферу со стенным или укрепленным
на стекле электровентилятором.
D Отвод непосредственно во внешнюю
атмосферу со стенным
электровентилятором.
Воздух
Продукты отработанных газов
Электровентилятор
5.2 Регулировка для разных типов
газов
Для работы на других типах газа
необходимо заменить форсунки
конфорок и отрегулировать
минимальное пламя на газовых кранах.
Замена форсунок
1. Снять решетки, крышки и корончатые
рассекатели пламени, чтобы получить
доступ к чашам горелок.
2. Заменить форсунки используя
трубчатый ключ 7 в зависимости от
вида газа, который будет
использоваться (смотри Таблица
характеристик конфорок и форсунок).
3. Правильно поставьте на место
горелки в соответствующие гнезда.
Данный прибор испытан для
газа метана G20 под
давлением 20 мбар.
