31
Р
ус
ский

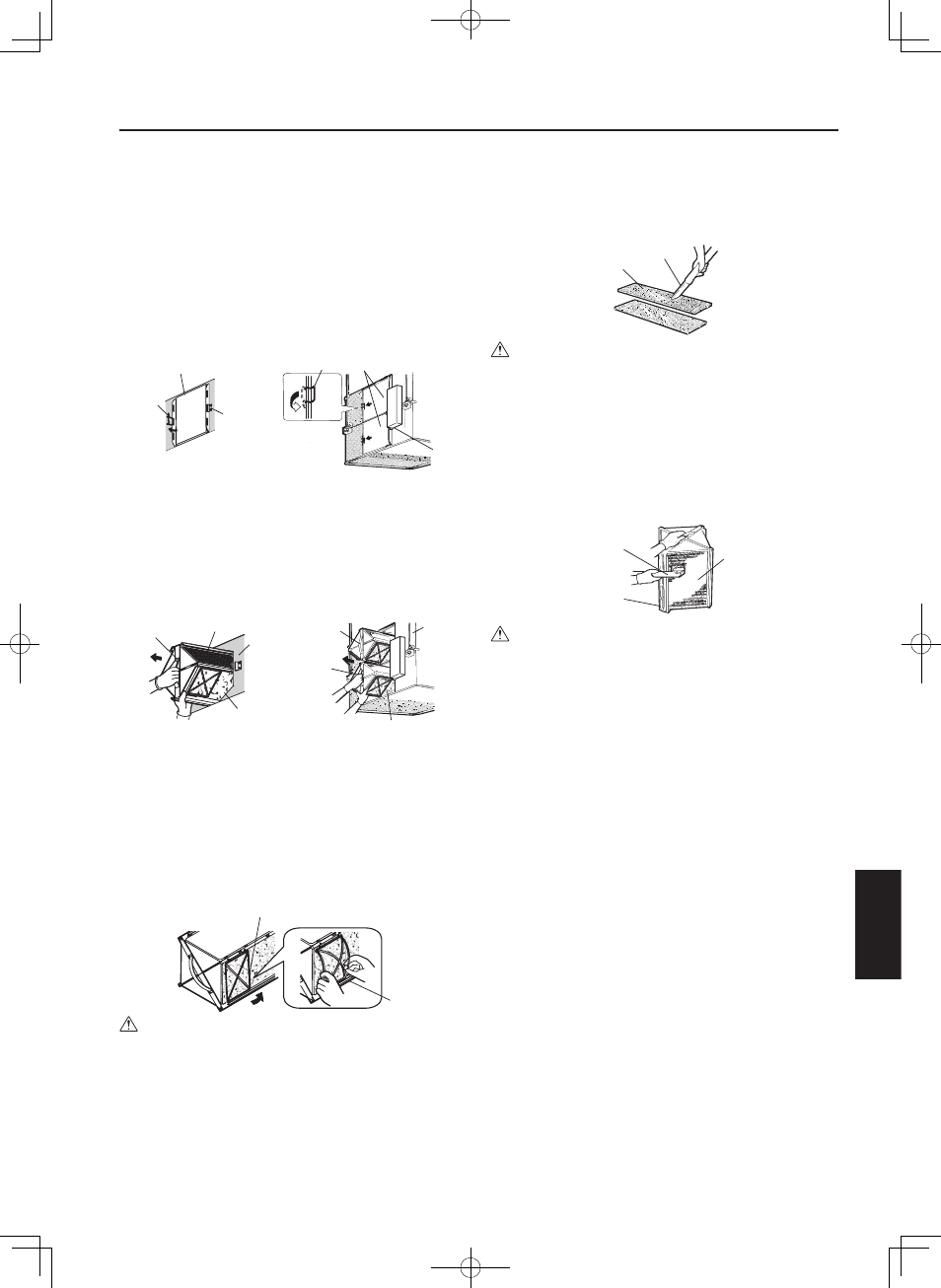

Техническое обслуживание
Модели LGH-15 – 100RX
5
Модели LGH-150 и 200RX
5
Шарнир
Шарнирный
кронштейн
Крышка для техобслуживания
Крышка для техобслуживания
Шарнир
Теплообменник Lossnay
Ручка
Ручка
Теплообменник
Lossnay
Модели LGH-15 – 100RX
5
Модели LGH-150 и 200RX
5
Главный блок
Шарнирный
кронштейн
Воздушный фильтр
Главный блок
Воздушный фильтр
Стопор фильтра
Направляющая фильтра
Пылесос
Воздушный фильтр
Угол
Пылесос
(со щеткой-насадкой)
Теплообменник Lossnay
ОСТОРОЖНО
• Запрещается использовать жесткие насадки пылесоса. Это может
привести к повреждению поверхности теплообменников Lossnay.
• Ни при каких обстоятельствах не допускается промывать
основные части Lossnay в воде.
Сборка после технического обслуживания
Соберите прибор, выполняя в обратном порядке инструкции по
его разборке с учетом следующих рекомендаций.
• Расположите основную часть Lossnay с воздушным фильтром,
как показано на шильдике блока Lossnay.
• Фильтр для модели LGH-35RX
5
имеет переднюю и заднюю
стороны. Установите фильтр так, чтобы сторона с обозначением
"FRONT" (напечатано) оказалась наружной.
Примечание
• Ес ли на дисплее пульта дис танционного управления
отображается "FILTER" (ФИЛЬТР) и "CLEANING" (ОЧИСТКА),
отключите эту индикацию после выполнения обслуживания.
ОСТОРОЖНО
• Запрещается промывать фильтры в горячей воде или оттирать их.
• Запрещается просушивать фильтры с помощью открытого
пламени.
2) Теплообменники Lossnay
Удалите пыль и грязь с открытой поверхности теплообменников
Lossnay с помощью пылесоса.
Прикасаться к поверхности допускается только мягкой щеткой.
Запрещается промывать теплообменники водой.
Очистка деталей
1) Воздушные фильтры
Удалите пыль с помощью пылесоса. Чтобы удалить въевшуюся грязь, промойте
фильтр слабым раствором чистящего средства и теплой воды (не более 40°C).
3) Воздушные фильтры
Вытащив теплообменники Lossnay, откройте направляющие фильтров, затем
извлеките воздушные фильтры, расположенные в нижней левой и правой
части теплообменников Lossnay (см. рисунок, представленный ниже).
Модели LGH-15 – 100 RX
5
: ......................................................... 4 фильтра
Модели LGH-150 и 200 RX
5
: ...................................................... 8 фильтров
ОСТОРОЖНО
• Слегка согните стопор фильтра, чтобы извлечь фильтр из направляющей.
• Действуйте осторожно, чтобы не сломать стопор фильтра.
2) Теплообменники Lossnay
Потяните за ручку и извлеките теплообменники Lossnay из
прибора.
Модели LGH-15 – 100 RX
5
: .......................................................... 2 теплообменника
Модели LGH-150 и 200 RX
5
: ...................................................... 4 теплообменника
Регулярно очищайте воздушные фильтры и теплообменники Lossnay от
пыли и загрязнений, чтобы избежать ухудшения эффективности прибора.
Рекомендации: очищайте воздушные фильтры раз в году
(или при появлении индикации "FILTER" (ФИЛЬТР) и "CLEANING"
(ОЧИСТКА) на дисплее пульта дистанционного управления);
очищайте теплообменники Lossnay раз в два года.
(или, по возможности, каждый год).
(Чем сильнее загрязнение, тем чаще требуется очистка).
Снятие деталей
1) Крышка для техобслуживания
Найдите крепежный винт крышки и отверните его. Оттяните назад шарнирную скобу.
Откройте дверцу и снимите ее с шарнирных кронштейнов.
