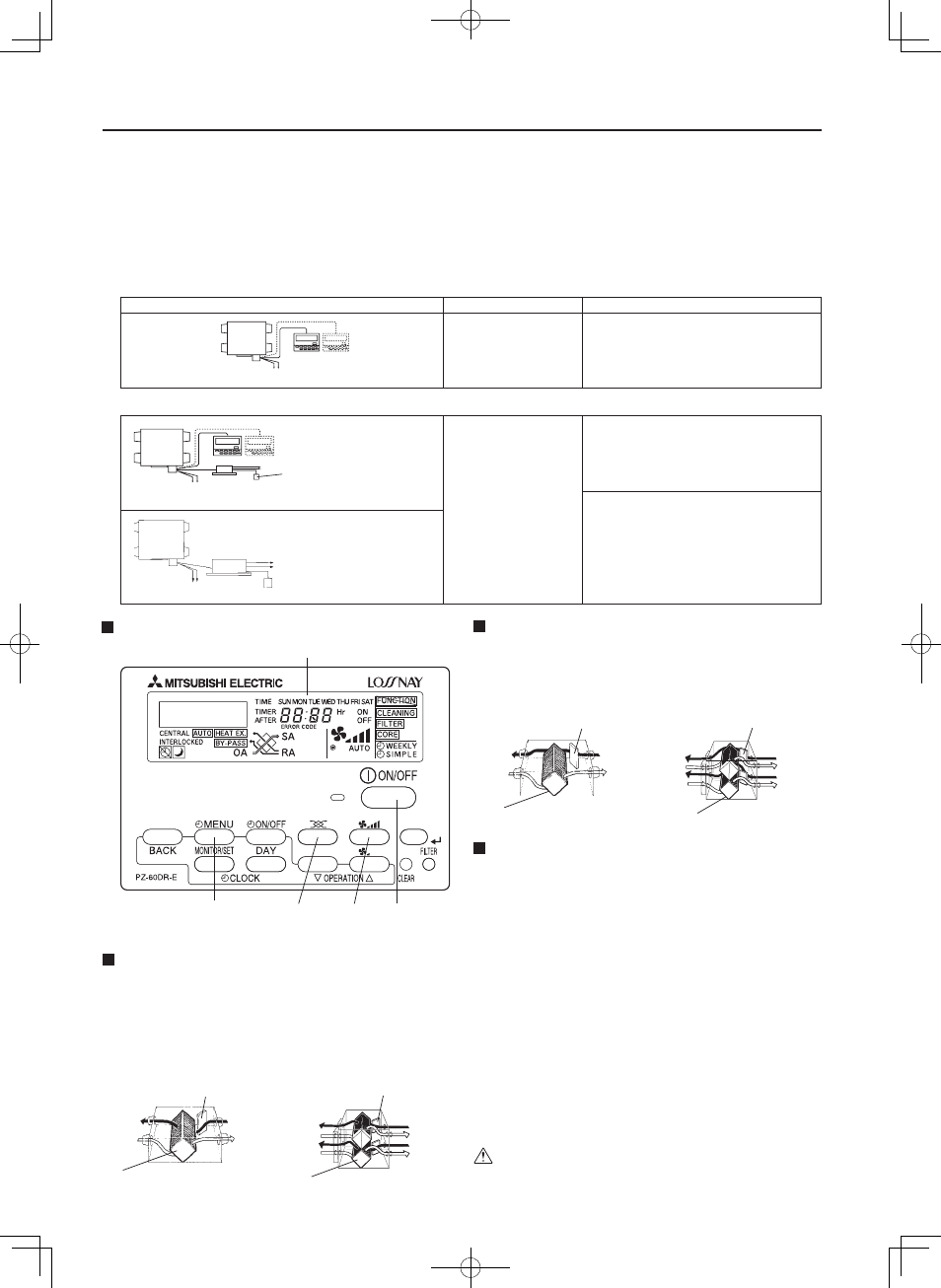

30
Пример системы
Принцип действия
• Если используются 2 пульта дистанционного управления,
приоритет получает пульт, задействованный последним
(с которого поступила последняя команда)
Эксплуатация
С помощью пульта
дистанционного управления.
• Чтобы включить прибор Lossnay,
не включая внешнее устройство,
воспользуйтесь пультом дистанционного
управления Lossnay.
• Скорость вентилятора: "High" (Высокая).
• Режим вентиляции: "Ventilation Mode Auto
Select" (Автовыбор режима вентиляции).
Если к прибору подключено
внешнее устройство,
выключатель этого
устройства контролирует
работу прибора Lossnay.
Lossnay
Электропитание
Пульт дистанционного управления
(дополнительные детали)
(PZ-60DR-E)
Lossnay
Электропитание
Внешнее устройство
Пульт дистанционного управления
(дополнительные детали)
(PZ-60DR-E)
Электропитание
Выключатель внешнего устройства
Lossnay
Электропитание
Электропитание
Выключатель внешнего устройства
Внешнее устройство
Свежий воздух
Выпускной воздух
Теплообменник Lossnay
Заслонка
Выпускной воздух
Заслонка
Выпускной воздух
Впускной воздух
Впускной воздух
Теплообменник Lossnay
Выпускной воздух
Свежий воздух
Модели LGH-15 – 100 RX
5
Модели LGH-150 и 200 RX
5
Выпускной воздух
Свежий воздух
Теплообменник Lossnay
Заслонка
Выпускной воздух
Впускной воздух
Выпускной воздух
Свежий воздух
Теплообменник Lossnay
Заслонка
Модели LGH-15 – 100 RX
5
Модели LGH-150 и 200 RX
5
Свежий воздух
Выпускной воздух
Выпускной воздух
Впускной воздух
Выпускной воздух
Впускной воздух
Выпускной воздух
Впускной воздух
Выпускной воздух
Свежий воздух
Дисплей и кнопка выбора функции (PZ-60DR-E)
Дисплей
Кнопка "ON/OFF"
(ВКЛ/ВЫКЛ)
Кнопка меню таймера
(Кнопка "Monitor/Set"
(Контроль/Выбор))"
Прибор Lossnay можно подключить к пульту дистанционного управления Lossnay (PZ-60DR-E,PZ-41SLB-E,PZ-
52SF-E) и к другим системам кондиционирования (City malti, Mr. slim, центральный контроллер (MELANS)).
Ниже приведены инструкции для PZ-60DR-E. Информацию по другим устройствам см. в соответствующих руководствах.
Подключение пульта дистанционного управления Lossnay (PZ-60DR-E)
Если прибор Lossnay используется в сочетании с внешним устройством (например, кондиционером), эксплуатация осуществляется по
другим принципам. Действуйте согласно инструкциям в следующей таблице. Также см. инструкцию по установке и эксплуатации пульта
дистанционного управления Lossnay (PZ-60DR-E).
<Если прибор не подключен к внешнему устройству> (PZ-41SLB-E не может использоваться в сочетании с PZ-60DR-E)
<Если прибор подключен к внешнему устройству> (PZ-41SLB-E не может использоваться в сочетании с PZ-60DR-E)
Эксплуатация
РЕЖИМ ВЕНТИЛЯЦИИ LOSSNAY С РЕКУПЕРАЦИЕЙ ТЕПЛА
Свежий воздух с улицы и выпускной воздух из помещения проходят
через теплообменник рекуперации, что обеспечивает полный
теплообмен между ними. В режиме вентиляции с рекуперацией тепла
свежий воздух поступает в помещение, нагреваясь или охлаждаясь до
температуры, близкой к комнатной (причем как летом, так и зимой).
ПЕРЕПУСКНОЙ РЕЖИМ ВЕНТИЛЯЦИИ ("BY-PASS")
Свежий воздух проходит через теплообменники Lossnay, а комнатный воздух
удаляется из помещения напрямую (минуя теплообменники). Перепускной
режим вентиляции Lossnay обычно используется в весенние и осенние месяцы.
АВТОМАТИЧЕСКИЙ РЕЖИМ ВЕНТИЛЯЦИИ
В этом режиме автоматически включается надлежащий способ вентиляции в
соответствии с текущими условиями в помещении. Вентиляция в перепускном
режиме ("By-pass") обеспечивает следующие эффекты при различных условиях.
1. Снижение нагрузки на систему охлаждения
Ес ли во время теплого сезона воздух на улице холоднее
комнатного (например, рано утром или ночью), вентиляция в
режиме "By-pass" подает прохладный воздух с улицы и снижает
нагрузку на систему охлаждения.
2. Очистка воздуха ночью
Вентиляцию в режиме "By-pass" можно использовать для удаления
нагретого воздуха, накопившегося в офисном помещении на
протяжении жаркого летнего дня.
3. Охлаждение помещения с офисным оборудованием
В холодный сезон можно использовать уличный воздух для
охлаждения помещения, нагреваемого в результате работы
офисного оборудования.
При работе в режиме "By-pass" температура впускного
воздуха немного превышает температуру уличного воздуха
из-за нагревания электродвигателей вентилятора в приборе.
Кнопка регулировки
скорости вентилятора
Кнопка
выбора
функции
