Замена сопла горелки стола

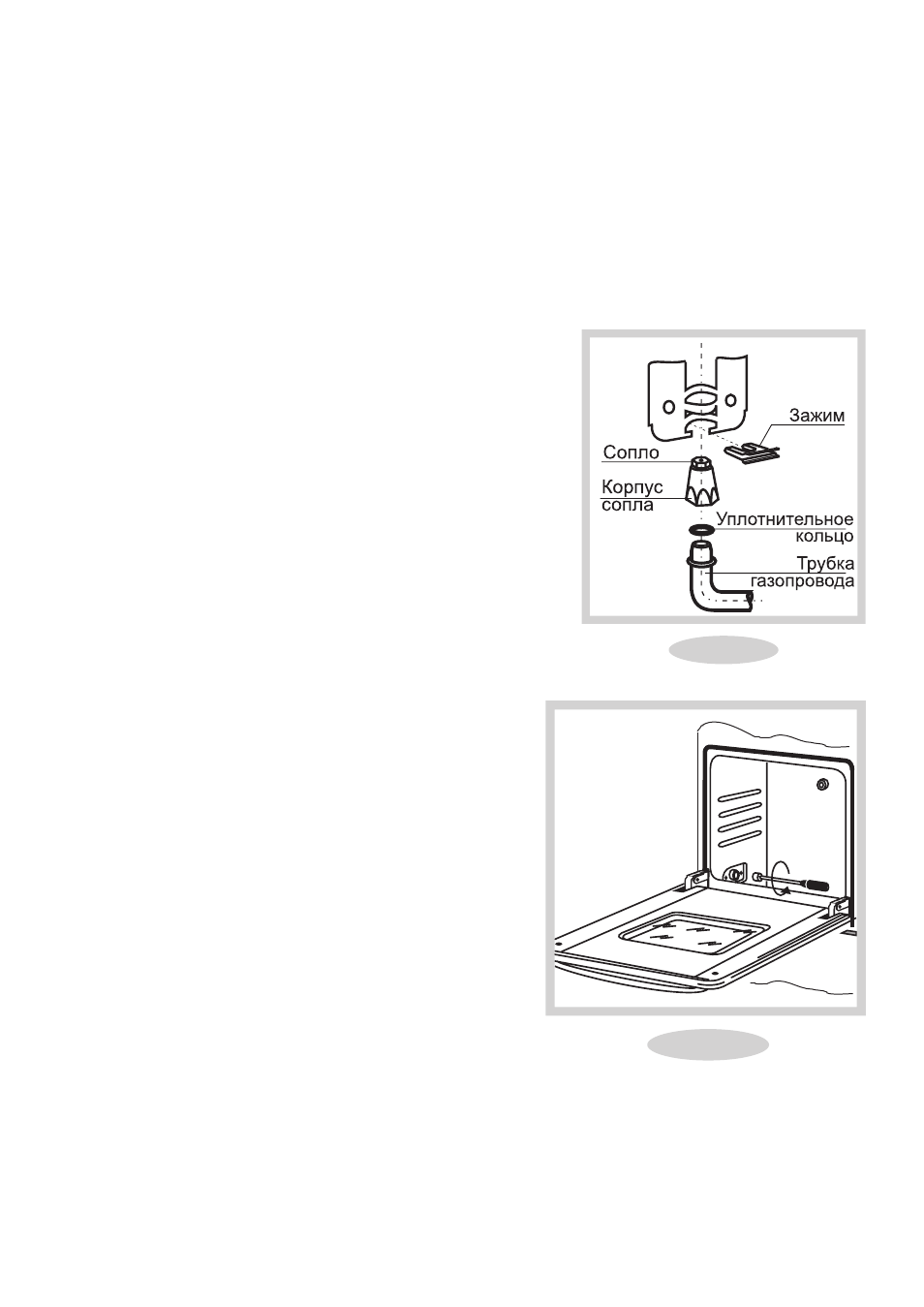

Для замены сопла в горелке “Gefest” (рис.20):
-
снять решетку и горелки.
- Отвернуть крепежные винты и поднять
стол.
- сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.
- Вывернуть сопло и заменить на новое.
- сборку произвести в обратной последо-
вательности.
ВаЖНо! УПЛОТнИТеЛьнОе КОЛьЦО ПРИ
сбОРКе с ГАЗОПРОВОДОм ДОЛЖнО
нАХОДИТься В КОРПУсе сОПЛА.
Для замены сопла в горелках “Sabaf” и
“Somipress”:
-
снять решетку
- снять с горелки шляпку со сместителем
- торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло
- сборку произвести в обратной последо-
вательности.
Замена сопла горелки духовки
(рис.21)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- сборку произвести в обратной
последовательности.
10 РЕКОМЕНДАЦИИ РЕМОНТНыМ СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо заменить сопла горелок и винты
малого расхода (ВмР) в кранах и терморегуляторе. сопла и ВмР имеют обозначение и
устанавливаются согласно таблице 3.
соединение и сборка газопровода с корпусом горелки стола показаны на рис. 20
Рис.20
22
1200.00.0.000 РЭ
