62 ru | Приложение
AMC2 4W
| V 7.4 | 2008.10
Руководство по установке
Bosch Sicherheitssysteme GmbH

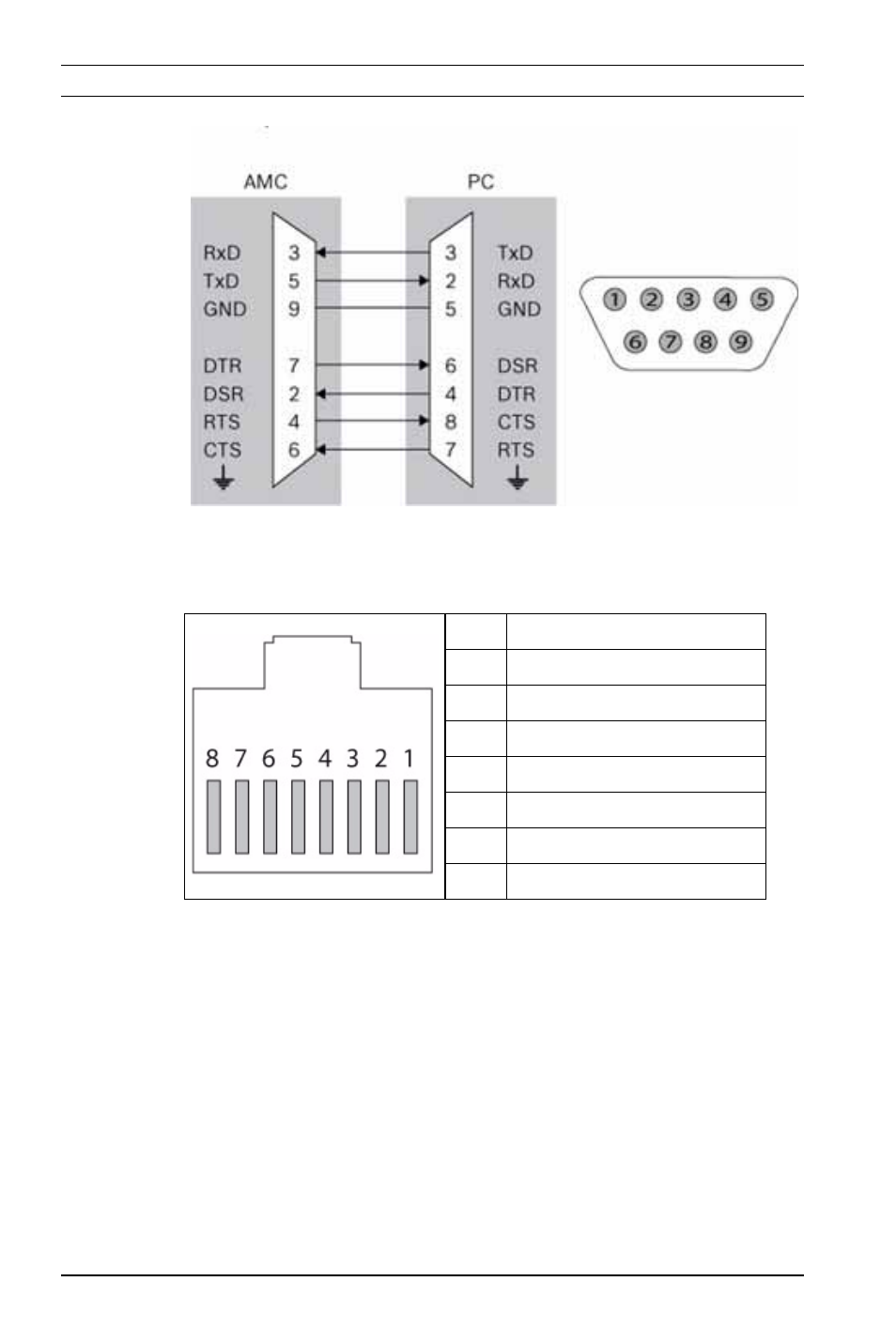

Рисунок 7.2 Схема подключений последовательного интерфейса RS-
232
Таблица 7.2 Сетевой разъем Ethernet (RJ45)
1
TXD+
2
TXD-
3
RXD+
4
не подключено
5
не подключено
6
RXD-
7
не подключено
8
не подключено
