14 ru | Введение AMC2 4W
| V 7.4 | 2008.10 Руководство по установке Bosch Sicherheitssysteme GmbH
надежности и избыточности, не требующих дополнительных
расходов.

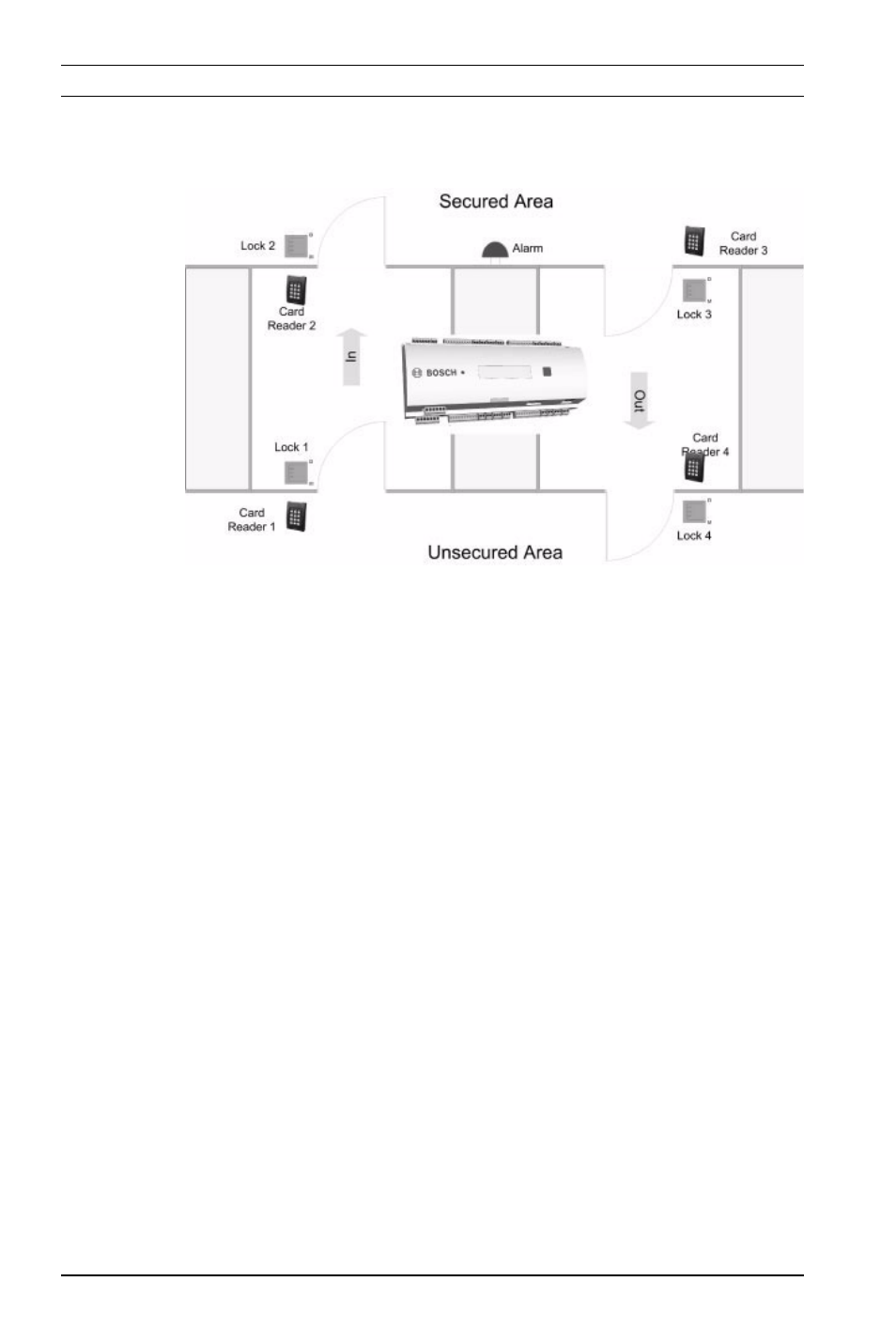

Рисунок 3.2 AMC2 4W в конфигурации на четыре двери
AMC2 может связываться с вышестоящим главным
компьютером при помощи многоадресных RS-485, RS-232
или 10/100 Mbit/s Ethernet. Устройство оснащено восемью
аналоговыми входами и восемью релейными выходами. При
помощи аналоговых входов AMC2 проверяет, например,
закрыт ли замок. Релейные выходы могут использоваться для
активации механизмов замка при разрешении доступа или
для активации внешней системы сигнализации при
обнаружении вторжения или системной тревоги. Если восьми
встроенных входов и выходов недостаточно для
конфигурации системы, можно подключить до трех
дополнительных расширений (AMC2 8I-8O-EXT, AMC2 16I-EXT
или AMC2 16I-16O-EXT). Расширения могут содержать 8 или
16 дополнительных входов и выходов.
Процедура настройки AMC2 выполняется очень просто и
быстро благодаря использованию шаблонов дверей. После
выбора все входы и выходы настраиваются автоматически.
Эти настройки можно изменить при помощи Device Editor
(Access Engine) BIS Configuration Browser или конфигуратора
