3 тревожный и релейный разъемы – Инструкция по эксплуатации Bosch DINION 5000 AN
Страница 17
DINION 5000 AN
Подключение и монтаж | ru
17
Bosch Security Systems
Руководство по установке
AM18-Q0644 | v1.0 | 2013.03
4.3
Тревожный и релейный разъемы

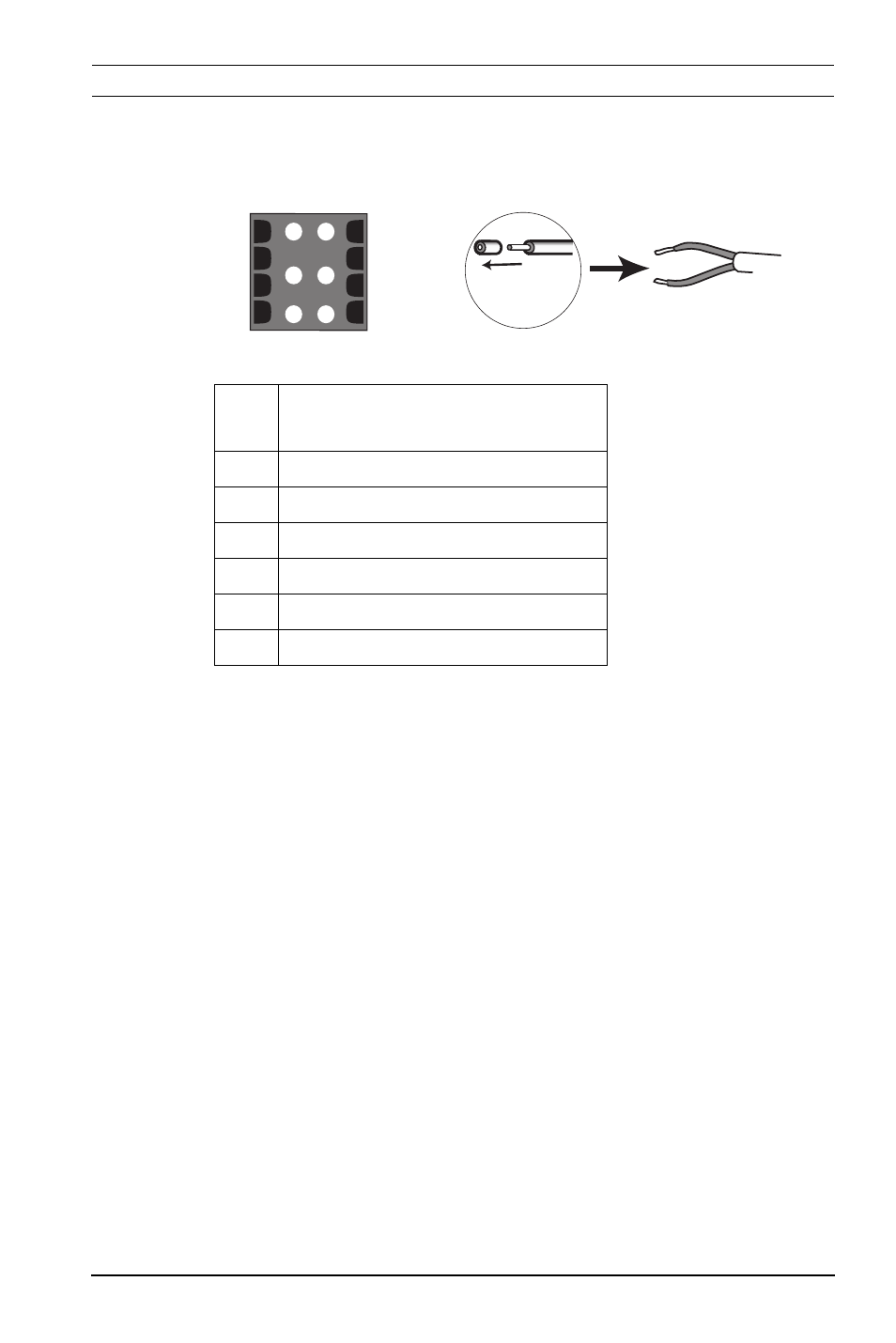

Рисунок 4.4 Контакты тревожного и релейного разъемов
–
Макс. диаметр для витого и одножильного провода
составляет AWG 22-28; срежьте 5 мм изоляции.
–
Функция переключения реле тревожного выхода: макс.
напряжение 30 В перем. тока или +40 В пост. тока.
Максимум 0,5 А непрерывно, 10 ВА.
–
Вход сигнализации: TTL logic, +5 В номин., +40 В пост.
тока макс., пост. ток в сочетании с повышением
напряжения при 22 кОм до +3,3 В.
–
Тревожный вход: настраиваемый на уровень низкого
или высокого напряжения.
–
Между заземлением камеры и каждым из контактов
реле возможно макс. 42 В.
Кон
такт
Разъем
1
Тревожный вход
2
не используется
3
Контакт релейного выхода 2
4
Тревожный вход заземления
5
не используется
6
Контакт релейного выхода 1
ALARM
1
2
3
4
5
6
5 mm
(0.2 in)
