Подключение и монтаж
4.1
Подключение питания
4.1.1
Камеры низкого напряжения

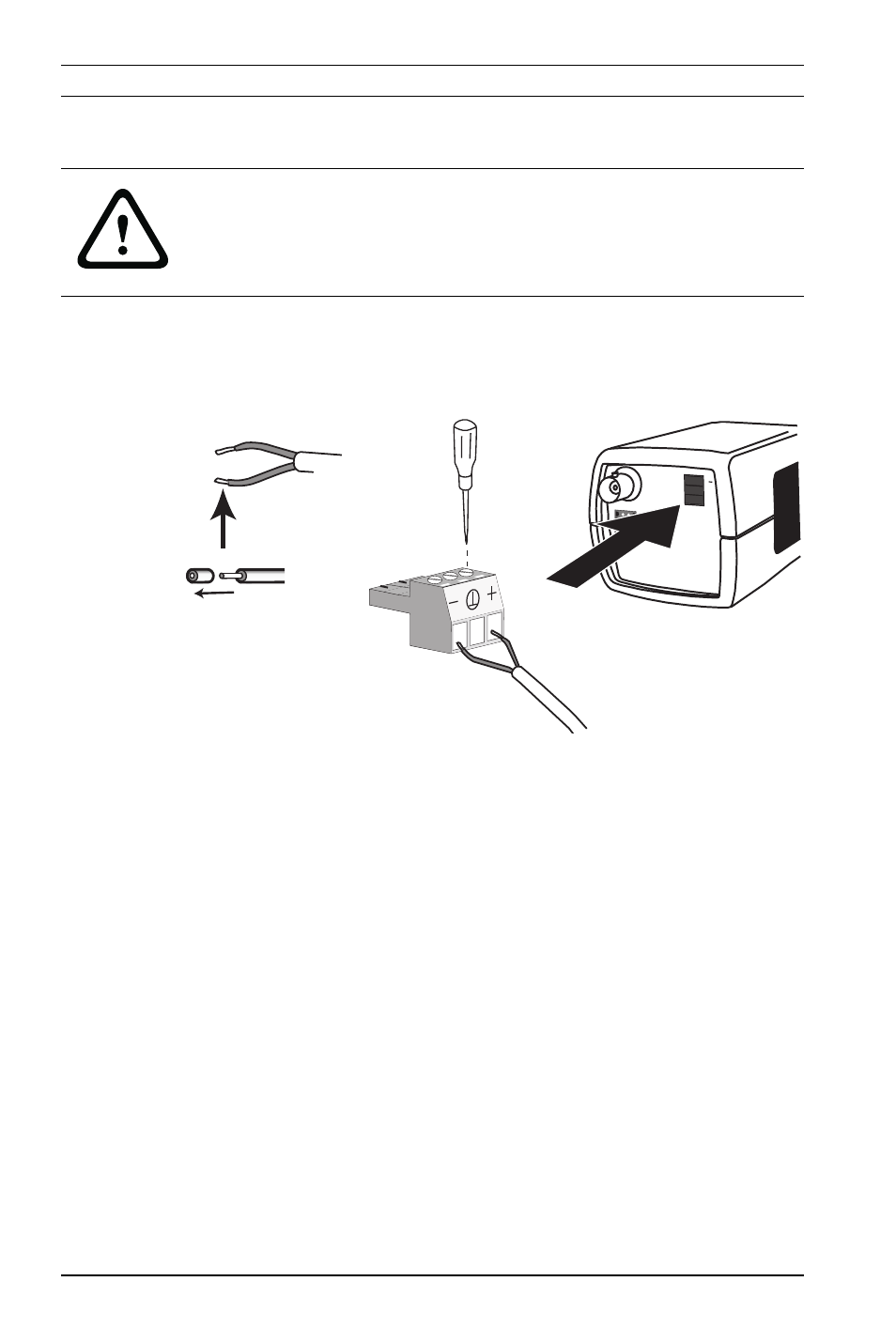

Рисунок 4.1 Подключение источника питания низкого напряжения
Подключите питание от источника питания класса 2 с 24 В
перем. тока или 12 В пост. тока следующим образом:
–
Используйте кабель сечением AWG 16–22 или
одножильный провод AWG 16–26; срежьте 5 мм
изоляции.
–
Удалите 3-контактный разъем из корпуса камеры.
–
Ослабьте винты и вставьте провода.
Примечание
Центральное соединение при заземлении системы
(видео) не обязательно. Подключение заземления
системы к защитному заземлению может привести к
образованию контуров заземления, которые могут
нарушить работу системы видеонаблюдения.
–
Затяните винты и заново подключите 3-контактный
разъем к камере.
ВНИМАНИЕ!
Прежде чем продолжить работу, обесточьте кабеля питания.
Убедитесь, что напряжение устройства соответствует
напряжению и типу используемого источника питания.
12 VDC
24 VAC
VIDEO
+
ALARM
1
2
3
4
5
6
5 mm
