Инструкция по эксплуатации Bosch Fireray 50/100RV
Страница 3
Fireray 50/100RV Линейный дымовой извещатель | 3
Рас-
стоя-
ние по
гори-
зонта-
ли (D
H)
Расстояние по горизонтали от извещате-
ля до стены или от извещателя до потол-
ка
не менее 0,5 м,
макс. 7,5 м
2 x D
H
Расстояние между двумя паралельными
лучами
макс. 15 м
Рас-
стоя-
ние от
изве-
щателя
до по-
толка
(D
L)
Расстояние от потолка
от 0,3 м до 0,6 м
D
R
Зона = расстояние извещатель-отража-
тель
- Линейный дымовой извещатель Fireray
50RV:
- Линейный дымовой извещатель Fireray
100RV:
от 5 м до 50 м
от 50 м до 100 м
•
Центральная ось контролирующего луча не должна
быть ближе, чем 0,5 м до стен, оборудования или
продукции на складе.
•
Призменные отражатели разрешают угол отклонения
до 5° от центральной линии, без ослабления сигнала.

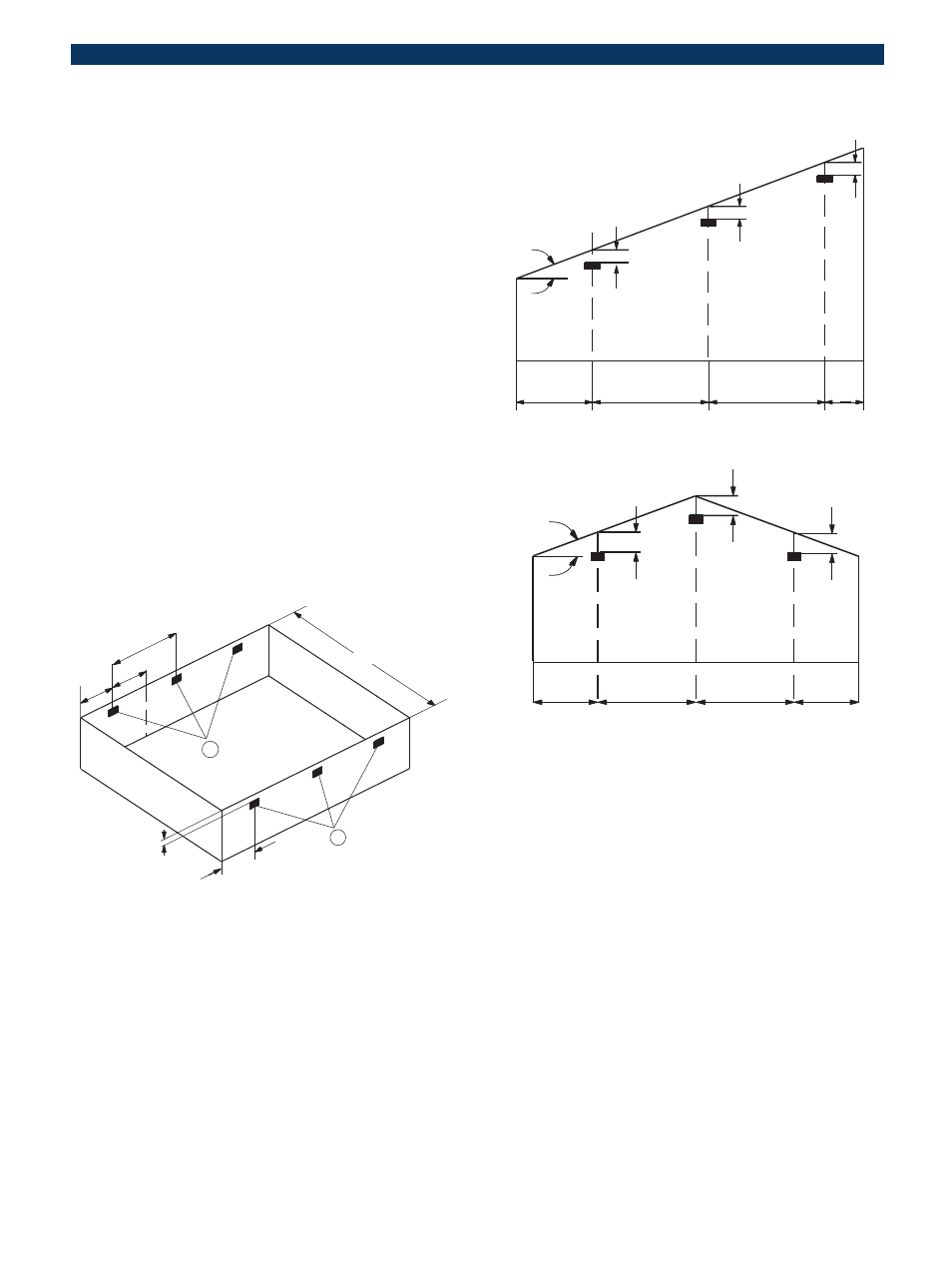

Размещение извещателей под плоской крышей
2 x D
H
D
H
D
H
D
H
D
L
D
R
1
2
Поз.
Описание
1
Fireray 50/100RV
2
Призменные отражатели
D
H
,D
L
,D
R
см. таблицу выше
Размещение извещателей на наклонной крыше
max. 7,5 m
max. 15 m
max.
7,5 m
min.
0,5 m
α
max. 15 m
min. 0,5 m
D
L
D
L
D
L
Размещение извещателей на скатной крыше
α
max. 7,5 m
max. 15 m
max. 7,5 m
min. 0,5 m
max. 15 m
min. 0,5 m
D
L
D
L
D
L
Замечания Расстояние до потолка может быть
уменьшено на 1% на каждый градус для
скатных крыш, но не более чем на 25%.
Замечания по установке согласно нормам VdS/VDE
•
Количество световых лучей дымовых извещателей
должно быть выбрано так, чтобы максимальная зона
контроля A, обозначенная в таблице, не
увеличивалась (в соответствии с VdS 2095 и
DIN VDE 0833‑2).
