2 | Fireray 50/100RV Линейный дымовой извещатель
Если луч инфракрасного излучения затемнен по
крайней мере на 10 секунд более чем на 90% с резким
возрастанием сигнала, замыкается реле перебоя в
работе. Это может быть в случае блокирования пути
луча, разрегулировки детектора, блокировки
отражателя, и т.д. После устранения причины
технического сбоя, реле перебоя в работе и детектор
переустанавливаются автоматически в состояние
готовности к работе через 5 секунд. Пожарная панель
переустанавливается отдельно.
У извещателя имеется выход на сигнализацию в виде
плавающего самоудерживающегося контакта.
Сертификаты и согласования
Отвечает следующим требованиям:
-
BS 5839 часть 5
-
EN54-12:2002
Регион
Сертификация
Германия
VdS
G 203070 Fireray 50RV/100RV
Switzerland
VKF
AEAI 19200 Fireray 50RV_Fireray
100RV
Европа
CE
Fireray 50RV/100RV
CPD
0786-CPD-20045 Fireray 50R/50RV/
100R/100RV
Россия
GOST
POCC.YII001.BO7219 Fireray2000
& Fireray 50-100RV
POCC GB.bb02.HO4311 Fireray2000
& Fireray50-100RV
Швеция
INTYG
09-407 Fireray 50_ Fireray 100
Замечания по установке/конфигурации
Общие замечания по установке/размещению
•
При подключении к LSN требуется следующее:
-
Один интерфейсный модуль неадресной линии
FLM‑420/4‑CON
-
Один мини-распределитель 6 DA.
•
Для перекрещивания зон требуется следующее:
-
Один интерфейсный модуль неадресной линии
FLM‑420/4‑CON
-
Один мини-распределитель 6 DA.
•
Извещатель и отражатель должны находиться в зоне
постоянной прямой видимости, которая не должна
прерываться движущимися объектами. (напр.,
мостовым краном).
•
Обычно извещатель и отражатель устанавливаются
на одной высоте и выравниваются относительно
друг друга. Относительно широкий угол ИК луча
облегчает регулировку и гарантирует надежную
долговременную работу.
•
Поверхность для установки извещателя должна быть
прочной и не подвергаться вибрациям.
Металлические опоры не подходят для установки, так
как могут подвергаться влиянию тепла или холода.
•
Отражатель устанавливается на допустимом
расстоянии на твердую не отражающую
поверхность, поэтому луч должен вертикально
попадать на отражатель.
•
При установке извещателя необходимо убедиться,
что на него не падают прямые солнечные лучи или
что другой свет из другого источника не направлен
на оптическую систему. Нормальные условия
освещения не оказывают влияния на ИК-лучи и
оценку обстановки.
•
Необходимо применять экранированный кабель для
защиты от помех. При прокладке кабелей следует
избегать возможных источников помех, а кабель
должен быть защищен от механического
воздействия.
•
Накопление тепла под поверхностью крыши может
препятствовать перемещению дыма,
поднимающегося к потолку. Поэтому извещатель
должен быть установлен ниже ожидаемого уровня
накопления тепла. Это означает, что исходные
данные для D
L
(Расстояние от извещателя до
потолка), указанные в таблице, могут быть
увеличины.

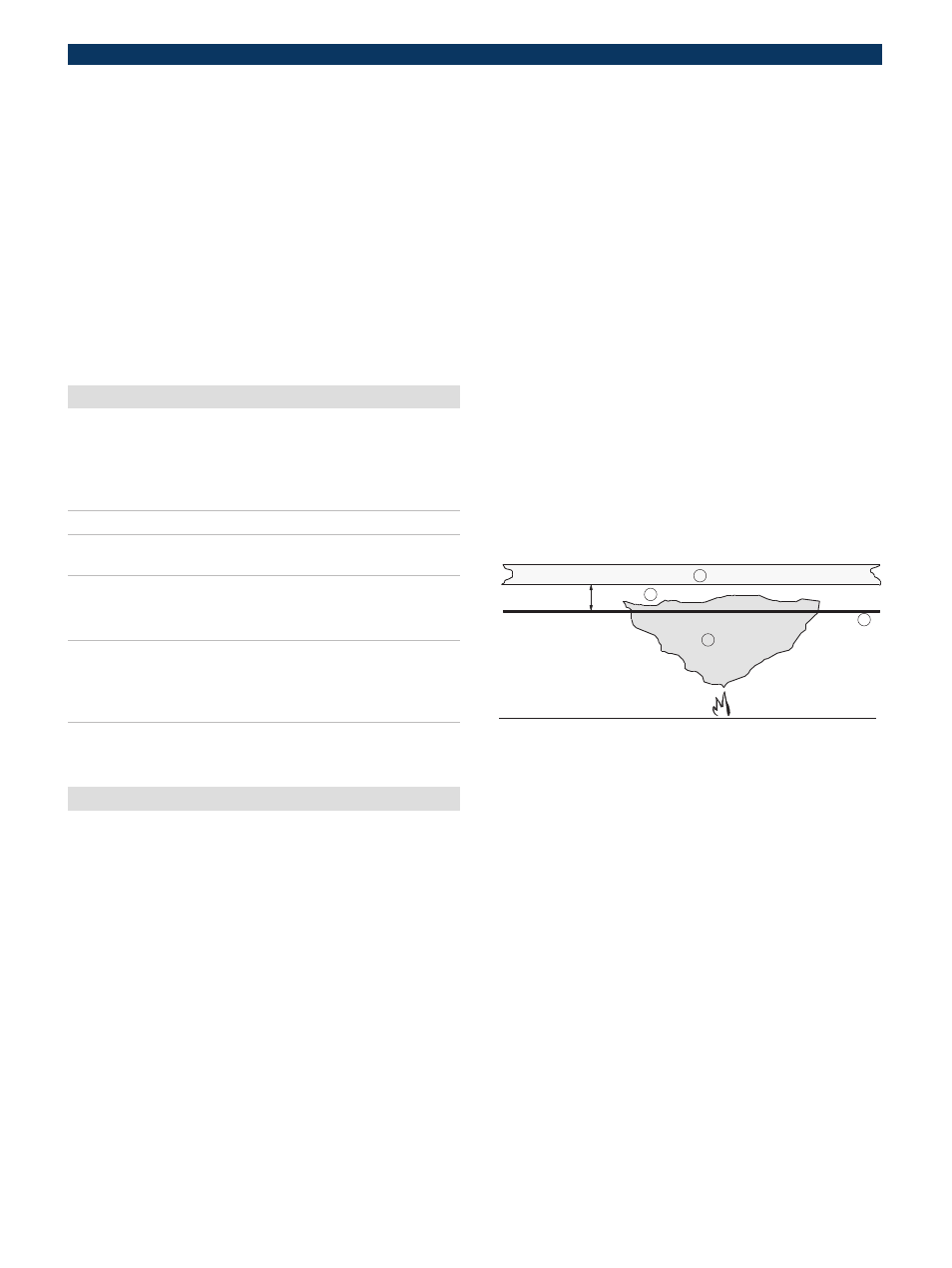

30-60 cm
C
B
A
D
Поз.
Описание
A
Потолок
B
Грибовидное облако
C
Накопление тепла
D
Инфракрасный луч
•
Поскольку дым от источника огня не просто
поднимается вертикально, но скорее
распространяется как грибовидное облако (в
зависимости от потоков воздуха и наличия
воздушных ям), ширина контролируемой зоны
намного больше, чем диаметр ИК-луча.
•
Ширина зоны обнаружения по обеим сторонам от
центра луча составляет 7,5 м.
•
На этапе проектирования необходимо
придерживаться стандартов и норм, характерных
для определенной страны.
Размещение извещателя
Извещатели должны быть размещены таким образом,
чтобы соблюдались следующие расстояния:
