Bosch Video Management System Понятия | ru 183
Bosch Sicherheitssysteme GmbH Руководство по конфигурации Configuration Client | V4 | 2011.01
Клавиатура CCTV, подключенная к декодеру

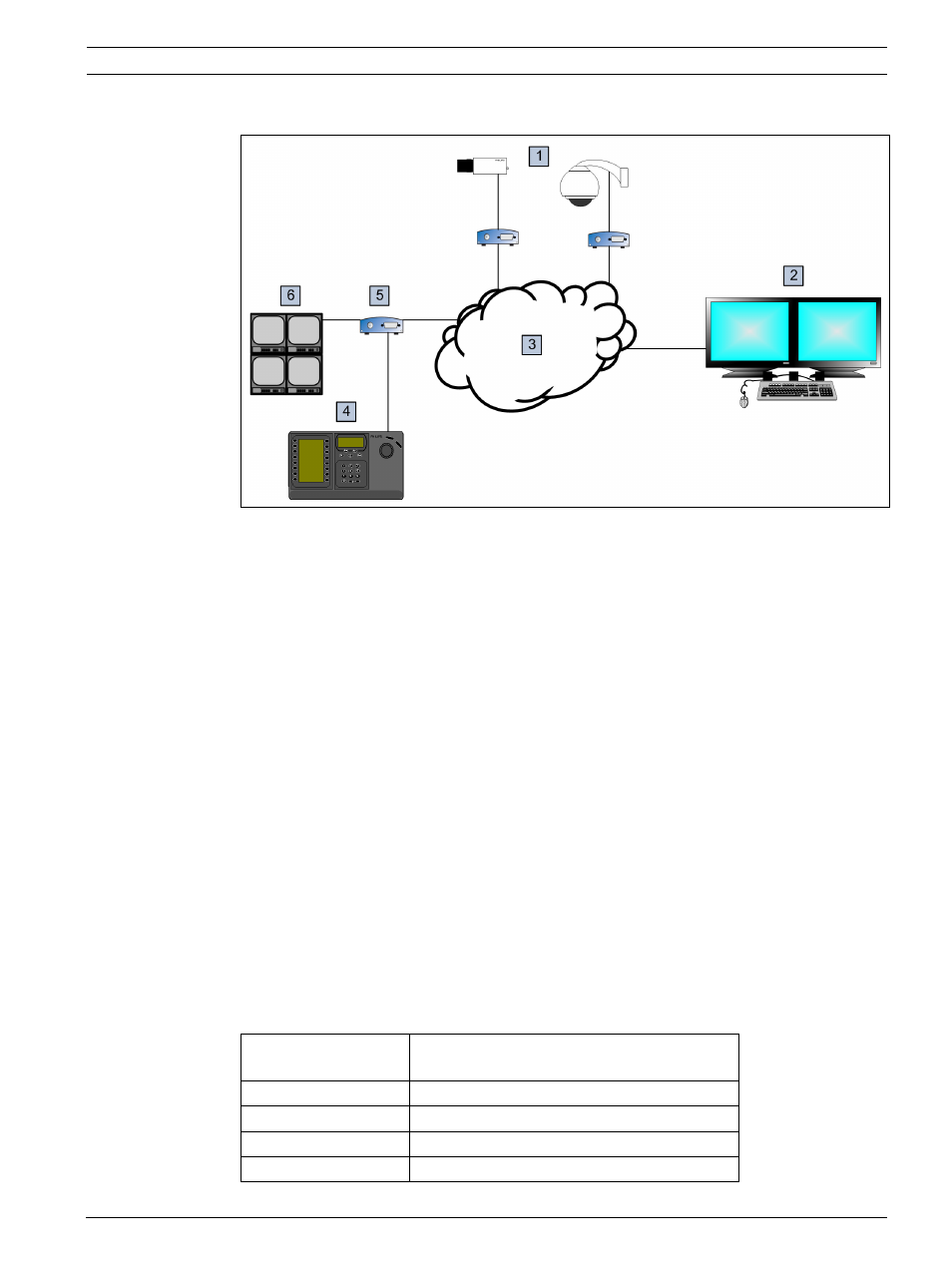

Рисунок 25.5 Сценарий 2: клавиатура CCTV, подключенная к декодеру
Подробные сведения обо всех окнах содержатся в следующих разделах:
– Раздел 17.19 Страница Клавиатуры CCTV, Страница 113
Пошаговые инструкции содержатся в следующих разделах:
– Раздел 6.17 Настройка клавиатуры CCTV (рабочая станция), Страница 32
– Раздел 6.18 Настройка клавиатуры CCTV (декодер), Страница 33
– Раздел 6.5 Настройка декодера для использования с клавиатурой CCTV, Страница 28
25.3.2 Подключение клавиатуры CCTV к декодеру
Настройка декодера
Более подробную информацию см. в Раздел 6.5 Настройка декодера для использования с
клавиатурой CCTV, Страница 28.
Соединение между COM-портом и декодером VIP XD
В следующей таблице перечислены соединения между адаптером RS232 и
последовательным интерфейсом декодера VIP XD:
1 Камеры, подключенные к сети через кодеры
2 Рабочая станция Bosch Video Management System
3 Сеть Bosch Video Management System
4 Клавиатура CCTV
5 Декодер
6 Аналоговые мониторы
Адаптер RS232 Последовательный интерфейс декодера
VIP XD
1
2 TX
3 RX
4
