25.2.3 Понятие о сателлитной конфигурации Allegiant компании Bosch
Матричные коммутаторы Allegiant позволяют объединить несколько систем Allegiant при
помощи сателлитной конфигурации. В этом случае система Bosch Video Management
System рассматривает несколько систем Allegiant как одну большую систему, что
обеспечивает доступ ко всем камерам во всех системах.
В сателлитной системе Allegiant выходы мониторов подчиненной системы Allegiant
связаны с видеовходами главной системы Allegiant. Такое соединение называют
магистральной линией. Кроме того, между главной и подчиненной системами
устанавливается контрольный канал. При запросе камеры из подчиненной системы
Allegiant главной системой Allegiant, в подчиненную систему отправляется команда,
требующая перевести запрашиваемую камеру на магистральную линию. В это же время
главная система Allegiant переключает вход магистральной линии на запрашиваемый
выход монитора главной системы Allegiant. На этом видеоподключение подчиненной
камеры к главному монитору завершается.

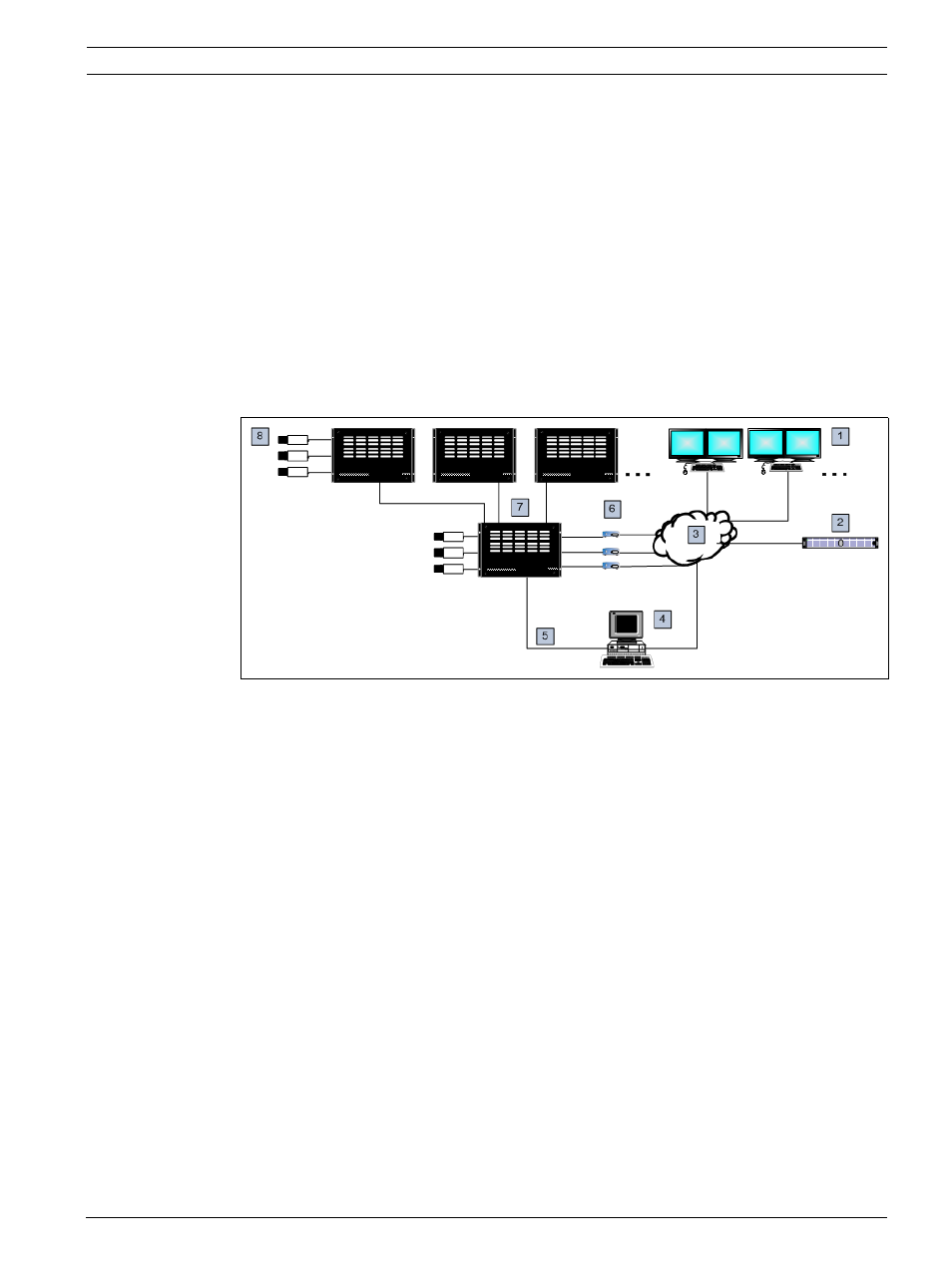

Рисунок 25.3 Система Bosch Allegiant, расширенная за счет сателлитных коммутаторов
Сателлитная концепция может быть применена таким образом, что система Allegiant
может быть одновременно главной и подчиненной. Таким образом, каждая система
Allegiant может просматривать камеры с других систем. Необходимо только подключить
магистральные и контрольные линии в обоих направлениях и правильно
сконфигурировать таблицы Allegiant.
Эта концепция может расширяться практически безгранично. Система Allegiant может
иметь множество подчиненных систем и сама может быть подчиненной по отношению ко
многим главным. Вы можете запрограммировать таблицы Allegiant таким образом, чтобы
разрешить или запретить пользователям доступ к камерам в соответствии с требованиями
конкретного участка.
1 Клиентские рабочие станции Bosch Video Management System
2 Central Server с ПО Master Control
3 Сеть
4 ПК Allegiant с программным обеспечением MCS
5 Разъем RS-232
6 Кодеры
7 Матричный коммутатор Allegiant
8 Сателлитный матричный коммутатор Allegiant
