134 ru | Приложение

Access Professional Edition 2.1

| V 2.1.0.1 | 2011.10

Руководство пользователя

Bosch Access Systems GmbH

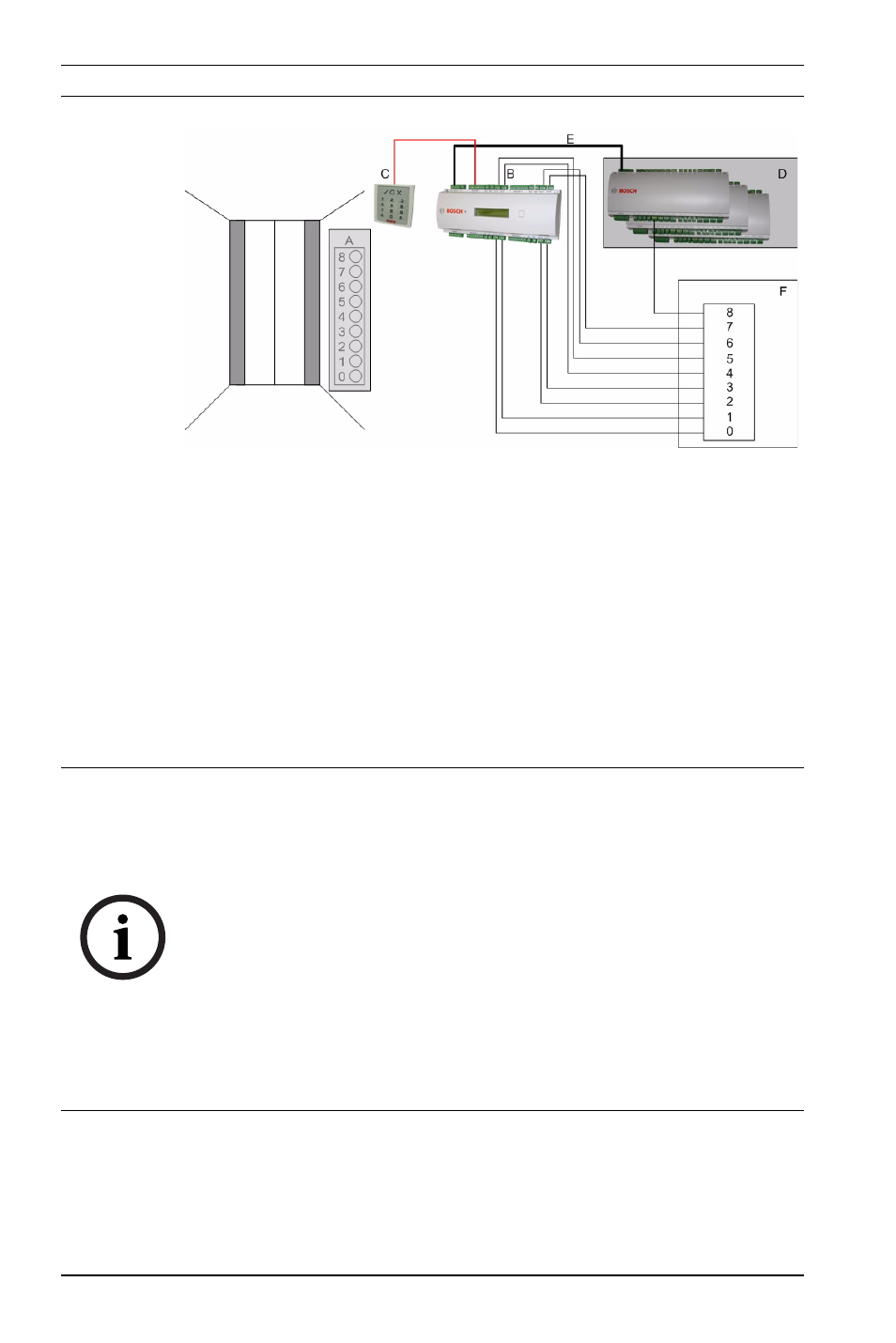

Условные обозначения:
A = кнопки этажей в лифте
B = (сплошная линия) входные сигналы AMC
C = (пунктирная линия) выходные сигналы AMC
D = может быть подключена плата расширения ввода-вывода
(AMC2 8I-8O-EXT, AMC2 16I-EXT или AMC2 16I-16O-EXT)
E = передача данных и питания от AMC к платам ввода-вывода
F = элемент управления лифтом
G = считыватель (Модель дверей 07b)

ЗАМЕЧАНИЕ!
При подключении отдельных этажей (до 16) к выходам AMC
сначала подключайте собственные сигналы контроллера, а
затем первые восемь выходов (если имеются) любой платы
расширения ввода-вывода в возрастающем порядке. [Если
используются платы расширения Wiegand (AMC2 4W-EXT)
используйте их выходы в возрастающем порядке после
выходов контроллера AMC2, но перед выходами любой платы
расширения ввода-вывода.] По этой причине невозможно
настроить другой тип двери или другие лифты с AMC, который
используется для управления лифтом.
