15.8 Настройка модели входа 07

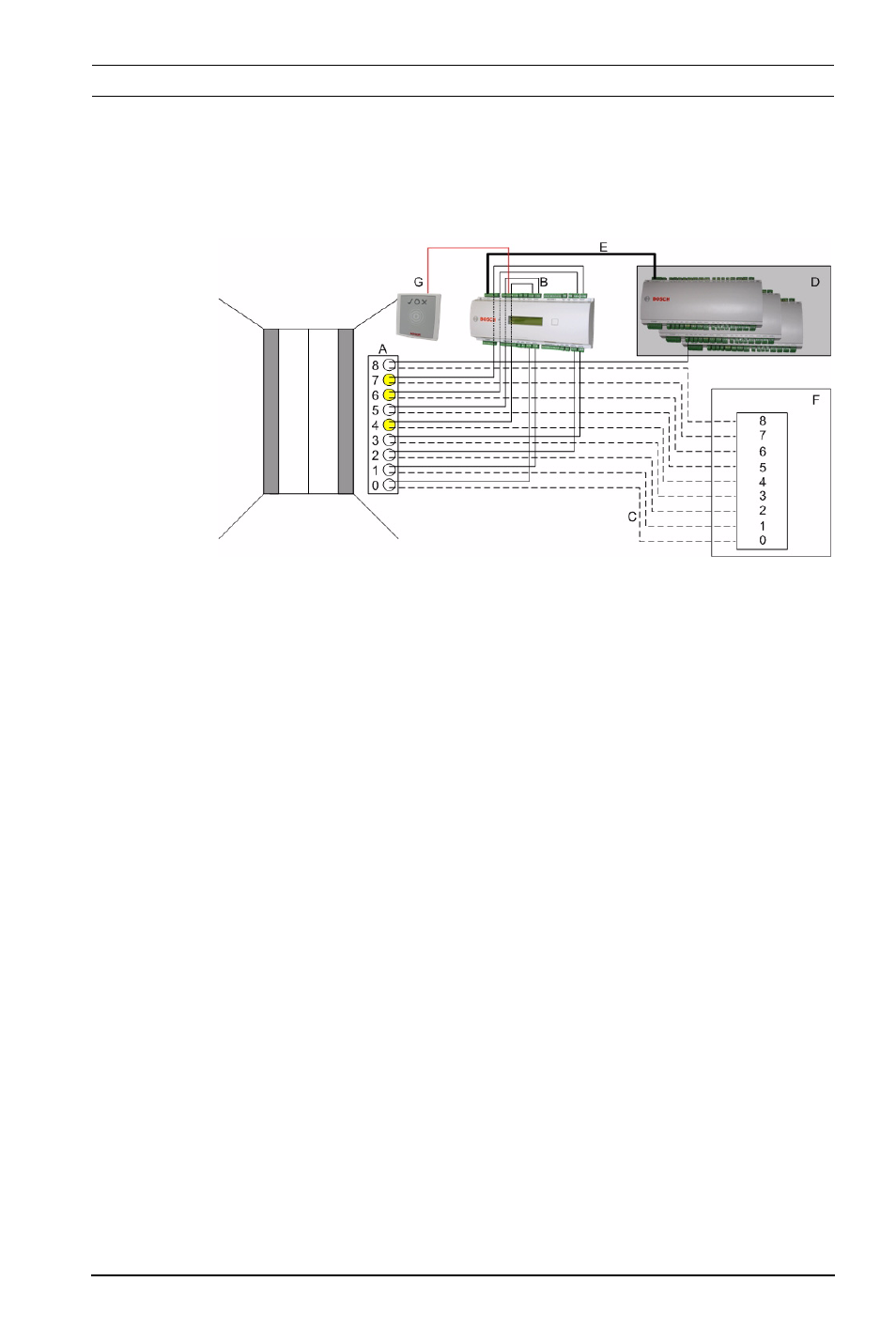

На следующей иллюстрации изображена проводка для лифта,
использующего Модель дверей 07а
Условные обозначения:
A = кнопки этажей в лифте
B = (сплошная линия) выходные сигналы AMC
C = (пунктирная линия) подключение к элементам управления
лифтом
D = может быть подключена плата расширения ввода-вывода
(AMC2 8I-8O-EXT, AMC2 16I-EXT или AMC2 16I-16O-EXT)
E = передача данных и питания от AMC к платам ввода-вывода
F = элемент управления лифтом
G = считыватель (Модель дверей 07a)
На следующей иллюстрации изображена проводка для лифта,
использующего Модель дверей 07b
