4 | LTC 8x00/90 Интегрированные матричные системы и системы управления Allegiant
14 Основной блок ЦП LTC 8300
15 Возможность использования последовательного принтера RS-232
с функцией регистрации
16 3м соединительный кабель, поставляемый с клавиатурой
17 До шести (6) выходов мониторов
18 Максимум четыре (4) полнофункциональные клавиатуры Allegiant
на расстоянии до 1,5 км с использованием дополнительного ком-
плекта для удаленного подключения
BOS CH
BOS CH
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOS CH
BOS CH
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOS CH
BOS CH
BOS CH
BOS CH

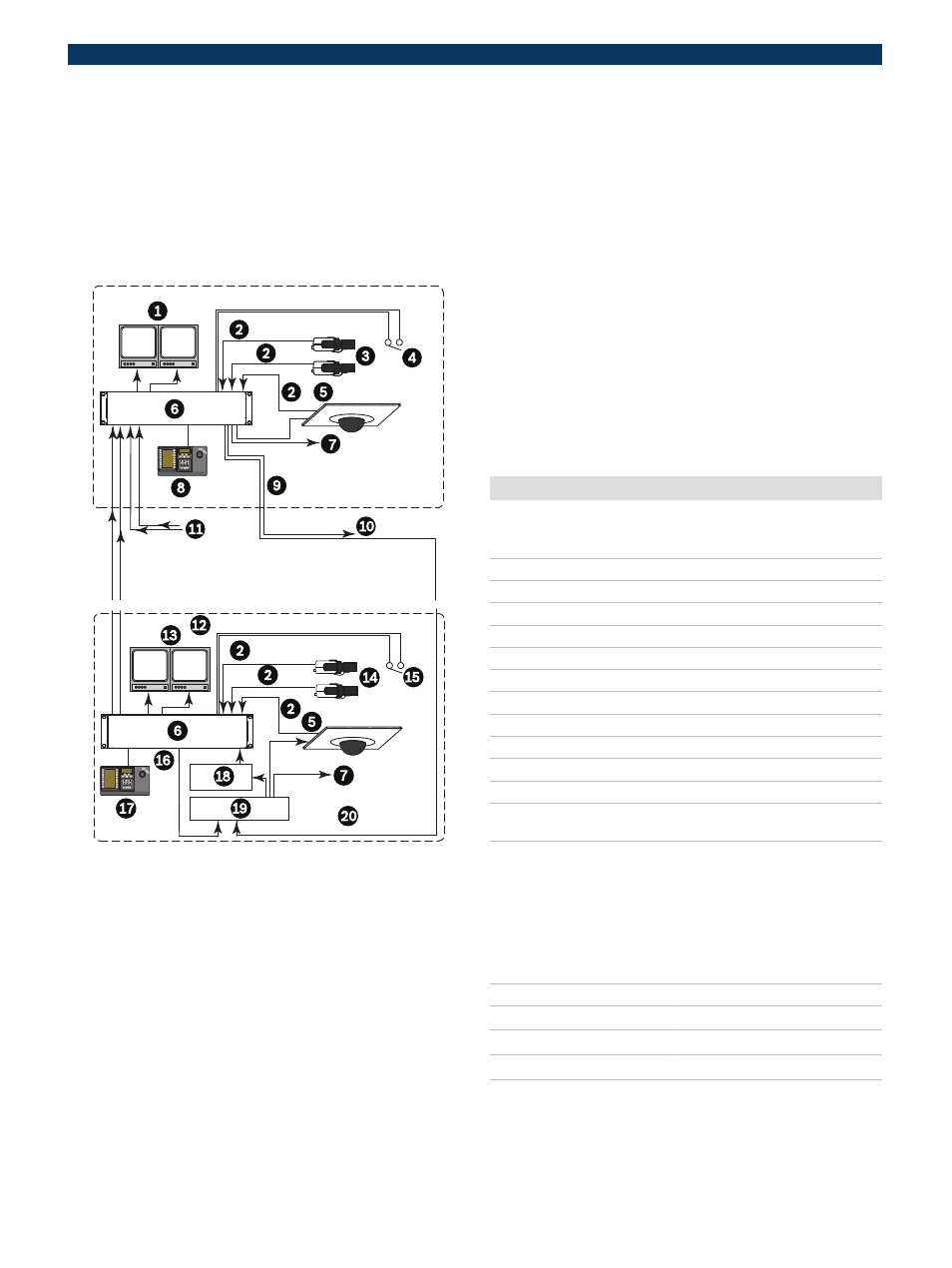

Типовой основной центр управления Allegiant
1
Типовые мониторы системы
(Видеоизображение с локальных и/или удаленных камер)
2
Видео
3
Типовые фиксированные камеры
4
Типовой контакт тревожного входа для включения локальных или
сателлитных камер
5
Типовая поворотная управляемая камера
6
Типовая система Allegiant LTC 8100, LTC 8200 или LTC 8300
7
Линии передачи данных Bi-Phase ко всем локальным PTZ камерам
8
Типовая клавиатура IntuiKey
9
Бифазные команды управления и команды сателлитных переклю-
чений
10 Одна (1) линия передачи данных Bi-Phase для каждой удаленной са-
теллитной точки
11 Входящие каналы видеосвязи из всех сателлитных точек
12 Типовая сателлитная точка Allegiant
13 Типовые локальные мониторы (только локальное видео)
14 Типовые фиксированные камеры
15 Типовой контакт тревожного входа (только для тревожных сигналов
с локальных камер)
16 Данные Bi-Phase
17 Клавиатура IntuiKey (Только для управления PTZ локальных камер)
18 Преобразователь данных LTC 8780
19 Объединитель кодов LTC 8569
20 Bi-Phase команды управления + сателлитные данные
Техническое описание
Система
Возможности
№ модели
LTC 8100
LTC 8200
LTC 8300
Видеовходы (Стандарт)
8
16
32
Видеовходы (Проходные) 8
16
32
Видеовходы (Сателлитные) 256
256
256
Видеовыходы
2
5
6
Тревожные входы
8
16
32
Выходы сигнализации
2
5
6
Выходы Bi-Phase
8
12
16
Клавиатуры
2
4
4
Порты RS-232 (Консоль)
1
1
1
Порты RS-232 (Принтер)
0
0
1
Приемники / Приводы
(Стандарт)
8
16
32
Приемные/исполнитель-
ные устройства (Сателлит-
ные)
256
256
256
Электрические характеристики
Уровень напряжения на входе
0,5 В - 2 В
(композитная отрицательная синхро-
низация)
Gain (Усиление)
Общее ± 2% (при нагрузке 75 Oм)
Соотношение импульс/полоса
1
94% - 106%
К-фактор 2T-импульса
1
2.5% максимум
Амплитуда полосы
1
96% - 106%
Искажение формы сигналов по
полям
1
2% максимум
