LTC 8x00/90 Интегрированные матричные системы и системы управления Allegiant | 3
управлять локальными камерами, а также камерами,
расположенными в любой из удаленно распределенных
сателлитных точек. Из сателлитных точек можно
просматривать/управлять только локальными камерами.
При использовании такой конфигурации основная
система может получить доступ к 256 камерам,
расположенным в любой точке системы.
Windows является зарегистрированным товарным
знаком корпорации Майкрософт.
Сертификаты и согласования
Электромагнитная
совместимость (ЭМС)
Соответствует FCC Часть 15, ICES-003 и стан-
дартам CE
Безопасность
Соответствует нормам CE, стандартам UL, CSA,
EN и IEC
Замечания по установке/конфигурации
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOSCH
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOSCH
1
2
3
4
5
6
LTC 8300 Series
Main CPU Bay

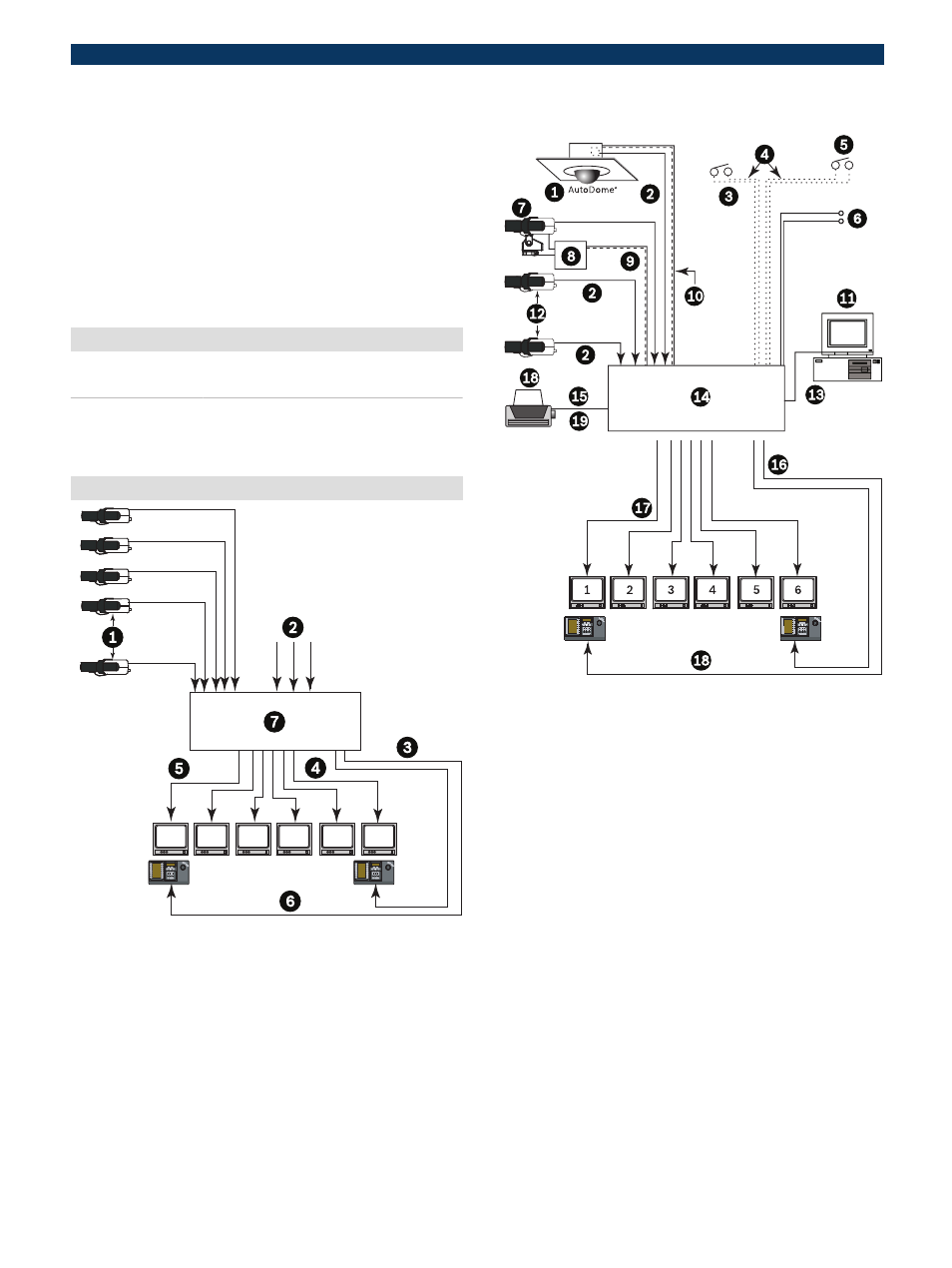

Типовая конфигурационная диаграмма LTC 8300
1 Дополнительные камеры системы
2 Максимум до 32 видеовходов
3 3 м соединительный кабель, поставляемый с клавиатурой
4 Коаксиальный видеокабель
5 До шести (6) выходов мониторов
6 Максимум четыре (4) полнофункциональные клавиатуры Allegiant
на расстоянии до 1,5 км с использованием дополнительного ком-
плекта для удаленного подключения
7 Основной блок ЦП LTC 8300
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOS CH
1
2
3
4
5
6
7
8
9
0
Sho t
Mon
Prod
Clr
BOS CH
Диаграмма конфигурации LTC 8300 полной емкости
(32 камеры с 6 мониторами)
1
Типовая камера AutoDome
2
Коаксиальный видеокабель
3
Типовая витая пара
4
32 отдельных тревожных входа
5
Замыкание контактов или активный низкий логический уровень
6
Шесть (6) пар релейных выходов
7
Панорамирование и наклон
8
Приемное/исполнительное устройство
9
До 32 приемных/исполнительных устройств
10 До 1,5 км при использовании экранированной витой пары 18 AWG
(Belden 8786 или аналогичный)
11 Дополнительный пакет ПО LTC 8059/00 MCS или LTC 8850/00 GUI
может быть запущен на ПК под управлением Windows
®
12 Дополнительные камеры системы
13 Соединительный кабель длиной 3 м с интерфейсом RS-232, поста-
вляемый с дополнительным пакетом ПО
