Замечания
Для установки на подвесной потолок заподлицо
с использованием корпуса FAA‑500‑BB:
Толщина подвесного потолка не должна
превышать 32 мм Над подвесным потолком
требуется свободное пространство высотой не
менее 110 мм.
• Извещатели FAP 500 не предназначены для
наружного использования.

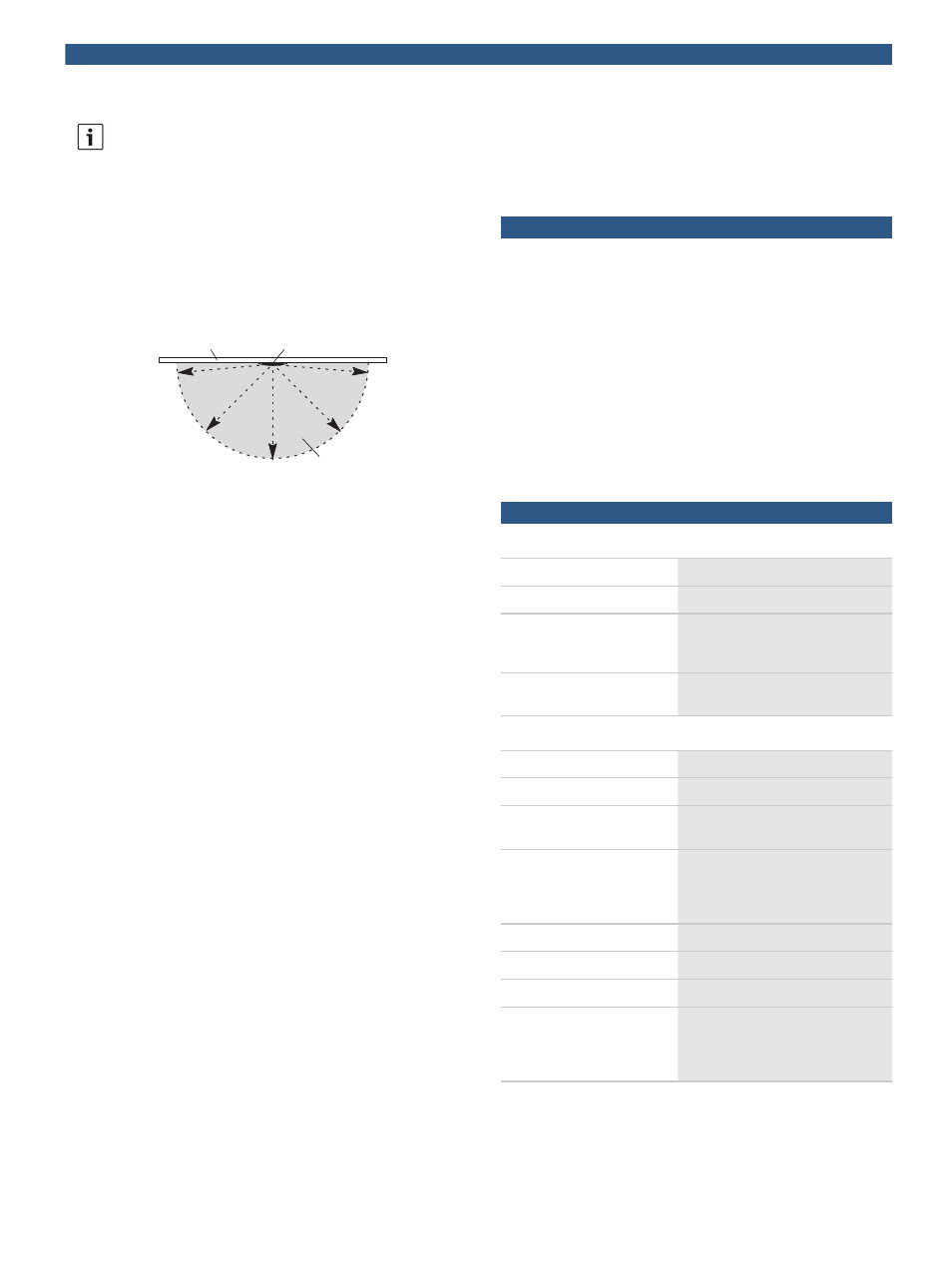

• Под извещателем должно оставаться свободным
полусферическое пространство с радиусом 50 см.
1
50 cm
2
3
1
Извещатель
2
Потолок
3
Полусферическое пространство под извещателем
• Необходимо позаботиться о том, чтобы люди,
большие животные, растения, двери и какие-либо
другие объекты не попадали в эту область и чтобы
никакая часть извещателя не была закрыта.
• Извещатель можно устанавливать только в
положении, где его нельзя достать рукой. Поэтому
рекомендуется минимальная высота установки
2,70 м.
• Извещатели не должны устанавливаться в
помещениях, в которых происходит передача
данных посредством ИК излучения высокой
интенсивности (например в комнатах с ИК
системами для синхронного перевода).
• Извещатели должны устанавливаться так, чтобы не
подвергаться воздействию прямых солнечных
лучей.
• Расстояние до ближайших светильников не должно
быть менее 50 см. Нельзя устанавливать
извещатели в световом конусе светильников.
• Основания стандартно комплектуются пружиной,
которая позволяет устанавливать извещатели в
подвесных потолках. Если извещатель
устанавливается на бетонный или деревянный
потолок, эти пружины необходимо заменить на
более жесткие FAA‑500‑SPRING, с красной
маркировкой.
• Максимально допустимая скорость воздуха: 20 м/с
• На этапе проектирования необходимо
придерживаться стандартов и норм, характерных
для определенной страны.
Замечания по установке и настройке согласно
нормам VdS/VDE
• FAP‑OC 520, как и FAP‑O 520, проектируется в
соответствии с рекомендациями для оптических
извещателей (см. DIN VDE 0833 Часть 2 и VDS
2095).
Состав изделия
Тип
извещателя
Кол
иче
ство
Компоненты
FAP-O 520
1
Оптический дымовой извещатель,
белый
FAP-O 520-P
1
Оптический дымовой извещатель,
полупрозрачный с цветными вставками
FAP-OC 520
1
Оптический/химический
мультисенсорный извещатель, белый
FAP-OC 520-P
1
Мультисенсорный оптический/
химический извещатель,
полупрозрачный с цветными вставками
Техническое описание
Электрические характеристики
Рабочее напряжение
От 15 В до 33 В пост. тока
Ток потребления
< 3,25 мА
Тревожный выход
С помощью информационного
слова по двухпроводному
адресному шлейфу
Выходной сигнал
индикатора
Открытый коллектор соединяет 0 В
через 1,5 кОм, макс. 15 мА
Механические характеристики
Габаритные размеры
• Датчик
Ø 113 x 55 мм
• Извещатель с
кольцом
Ø 150 x 55 мм
• Извещатель с
кольцом, основанием
и корпусом для
установки в потолок
Ø 150 x 110 мм
Материал корпуса
Поликарбонат
Цвет
• Корпус извещателя
Белый (RAL 9003)
• Передняя панель
извещателя
FAP‑O 520/
FAP‑OC 520
Белый матовый
