Сенсорная технология и обработка сигналов

Все извещатели серии FAP‑520 оборудованы двумя
оптическими сенсорами и сенсором загрязнения.
Комбинированный извещатель FAP‑OC 520 имеет
газовый сенсор как дополнительный канал
обнаружения.
Сенсоры могут быть запрограммированы при
помощи программного обеспечения RPS или
WinPara через адресный шлейф LSN. Сигналы всех
сенсоров постоянно анализируются внутренней
измерительной электроникой и проходят
совместную обработку алгоритмом.
Извещатель OC, совмещающий использование
оптических и газовых датчиков, может также
применяться в тех местах, где в результате
производственного процесса в воздухе имеются
небольшие количества дыма, пара или пыли.
Сигнализация сработает автоматически только
тогда, когда комбинация сигналов будет
соответствовать совокупности характеристик места
установки, которая была выбрана во время выбора
конфигурации. Благодаря этому достигается
высокий уровень надежности и уменьшается
вероятность ложных срабатываний.
При достижении 50% тревожного порога
формируется сигнал предтревоги (регистрируется
пожарной панелью).

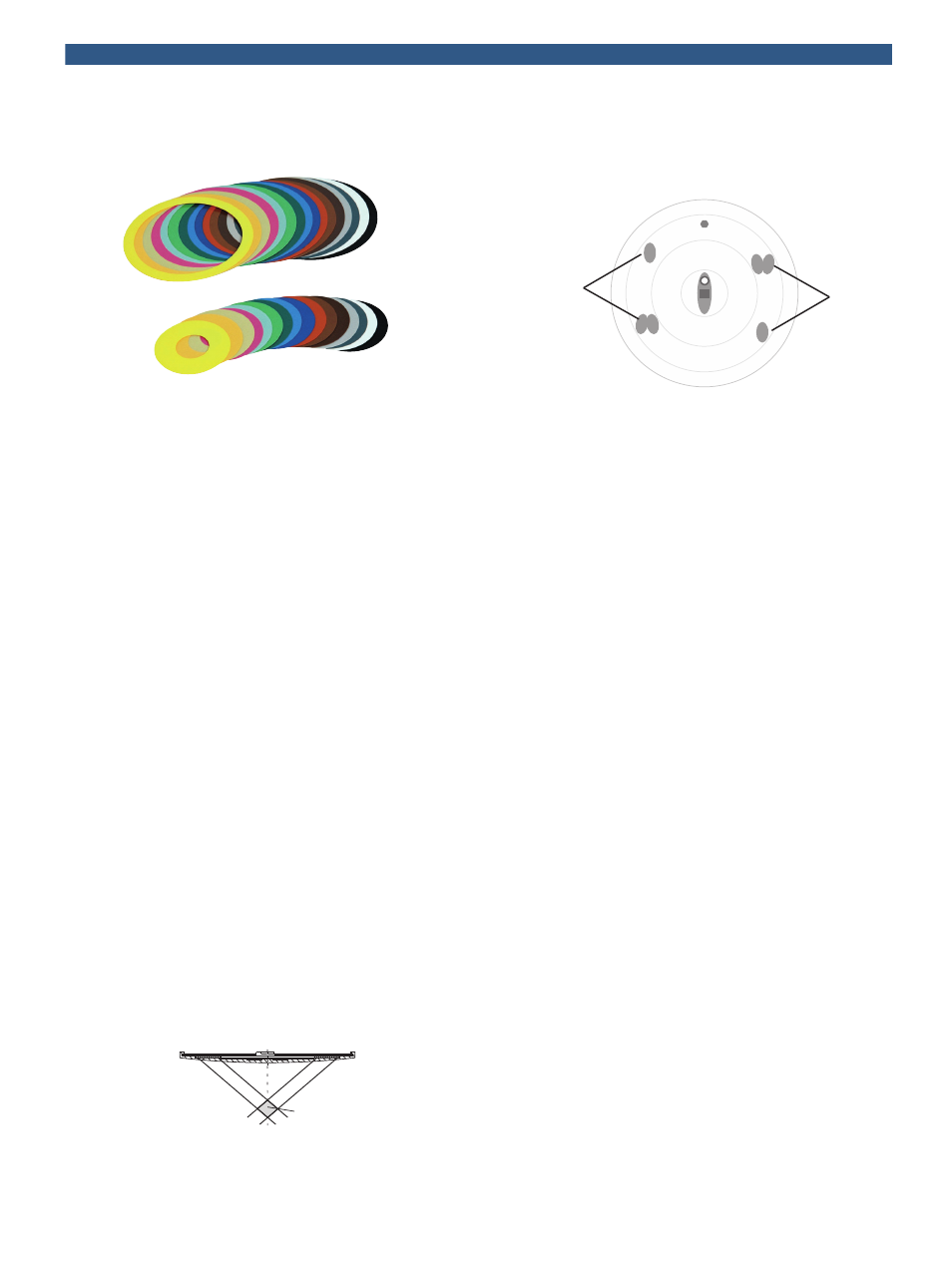

Оптический сенсор (дымовой)

Работа оптического датчика (1) основана на методе
рассеянного света.
Светодиоды (3) испускают свет под определенным
углом в область рассеянного света (7).

2

3

7

В случае возникновения пожара свет рассеивается
частицами дыма и попадает на фотодиоды (2),
которые преобразуют количество света в
пропорциональный электрический сигнал.

1

1

2

3

3

2

4

5
6

Эффекты интерференции от дневного и
искусственного освещения фильтруются оптическим
фильтром дневного света, электронным способом и
при помощи синфазного выпрямления
(устойчивость к внешнему освещению: тест на
яркость DIN EN 54-7).
Различные светодиоды и фотодиоды датчика
управляются электроникой извещателя
индивидуально. Следовательно, вырабатываются
комбинации сигнала, которые не зависят друг от
друга и идеально подходят для определения дыма,
что позволяет отличать дым от факторов помех
(насекомых, объектов). Кроме того, оцениваются
временные характеристики и корреляция сигналов
оптического датчиков пожара или помех.
Более этого, проверка достоверности различных
сигналов позволяет определить ошибки в анализе
электроники и светодиодов.

Химический сенсор (газовый)

Газовый датчик (4) в основном обнаруживает
образующийся при горении угарный газ (CO), а
также водород (H) и моноксид азота (NO).
Принцип измерения основан на окислении
электрода под влиянием угарного газа и измерении
получаемого при этом тока. Значение сигнала
сенсора пропорционально концентрации газа.
Газовый сенсор предоставляет дополнительную
информацию для эффективного подавления
внешних воздействий.
Проводится постоянный контроль состояния
сенсора угарного газа путем измерения внутренней
емкости. Если емкость находится вне разрешенного
диапазона, на пожарной панели отображается
сообщение об ошибке. В этом случае, извещатель
продолжает работать только как дымовой
оптикоэлектронный.
Из-за ограниченности срока службы газового
сенсора пожарный извещатель FAP‑OC 520
отключает его после пяти лет работы. Извещатель
продолжает функционировать в качестве дымового.
Для восстановления повышенной достоверности
срабатывания в режиме OC извещатель должен
быть заменен новым.
