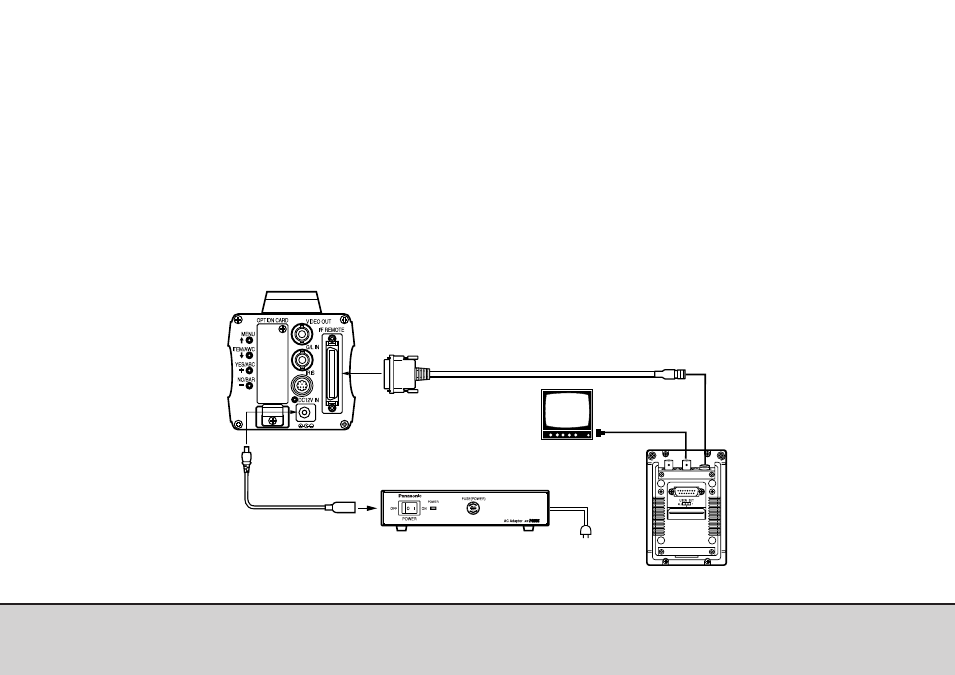

■ ПОДКЛЮЧЕНИЕ СТУДИЙНОЙ АППАРАТНОЙ
Подключение дистанционной студийной аппаратной
(WV CВ700A) к камере осуществляется дополнительным
кабелем AW CA50Т10.
1. Перед тем, как подключать кабели, выключите пи
тание дистанционной студийной аппаратной (ДСА).
2. Вставьте 50 штырьковый разъем кабеля ДСА в
разъем I/F REMOTE камеры. 10 штырьковый
разъем должен быть подключен к ДСА.
3. Включите питание ДСА, теперь камера может управ
ляться дистанционно из студийной аппаратной.
Примечания:
●
Выходные сигналы с монитора, поступающие из
студийной аппаратной, ослабляются и ухудшают
ся с увеличением длины кабеля. Рекомендуется
использовать выходные сигналы монитора только
в целях наблюдения.
●
Студийная аппаратная не обеспечивает подачу сиг
нала внешней синхронизации.
●
Если между камерой и ДСА предполагается боль
шое расстояние (более 3 м), используйте следую
щий дополнительный кабель.
AW CA50B10 и WV CA10B02 (2 м)
WV CA10B25 (25 м)
WV CA10B50 (50 м)
Кабель ДСА AW CA50T10 (3 м)
Силовой кабель
пост. тока
AW CA4T1
Блок питания
AW PS505
MONITOR OUT
Вход видеосигнала
ДСА
ДСА WV CB700A
