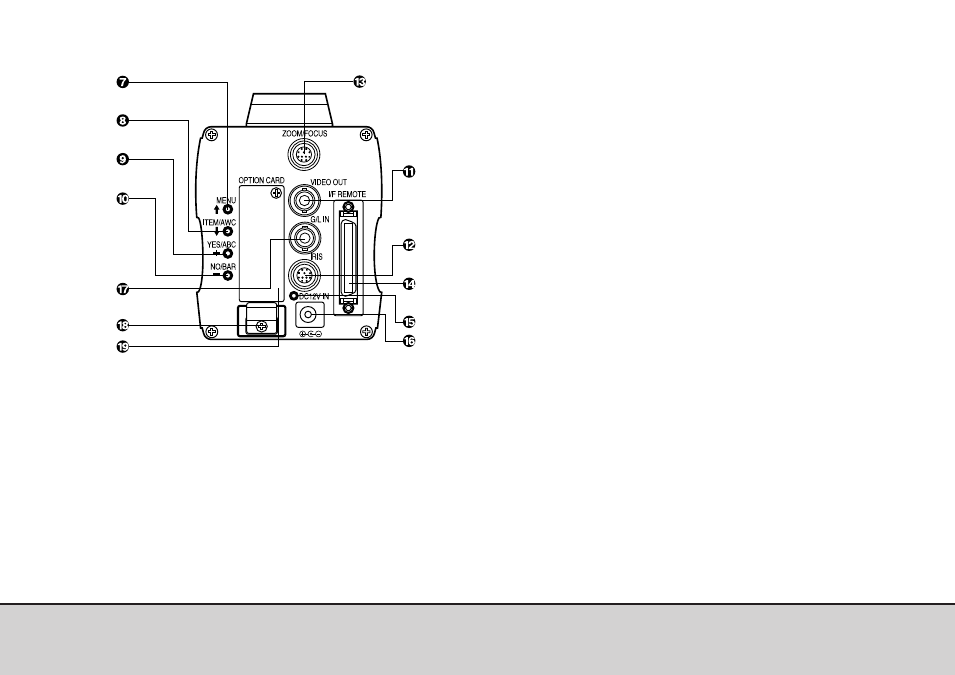

1. Монтажное отверстие для объектива
Стандартное байонетное (держатель В4) крепление
объектива 2/3" (AW E750)
Стандартное байонетное (держатель В4) крепление
объектива 1/2" (AW E655, AW E650)
Крепление С объектива 1/3" (AW E350)
Один из вышеперечисленных объективов или адап
теров микроскопа устанавливается на это крепле
ние.
2. Ручка кольца фиксатора объектива
Вращая ручку кольца фиксатора объектива против
часовой стрелки, снимите крышку монтажного от
верстия объектива. Вставьте объектив в камеру и,
вращая ручку кольца фиксатора по часовой стрел
ке, надежно зафиксируйте объектив.
3. Гнездо микрофона (только AW E655)
Это гнездо диаметром 3,5 мм для подключения мик
рофона, с поддержкой PLUG IN POWER. Используй
те микрофон с сопротивлением более 1 кОм, несба
лансированный.
4. Монтажное отверстие
При установке камеры на стену или потолок или ис
пользовании панорамирующей/наклоняющей голов
ки или штатива закрепите устройство с помощью
данного монтажного отверстия (1/4" 20UNC) или
используйте дополнительный монтажный адаптер.
5. Охлаждающий вентилятор (только
AW E750, AW E655)
Охлаждающий вентилятор может быть установлен в
"Auto" или "OFF" через меню.
6. Слот расширения
Снимите крышку и установите плату расширения.
