* При использовании с системой Voice Alarm System
и установке в соответствии с Руководством по
установке и эксплуатации

Регион

Сертификация

Европа

CE

CPD

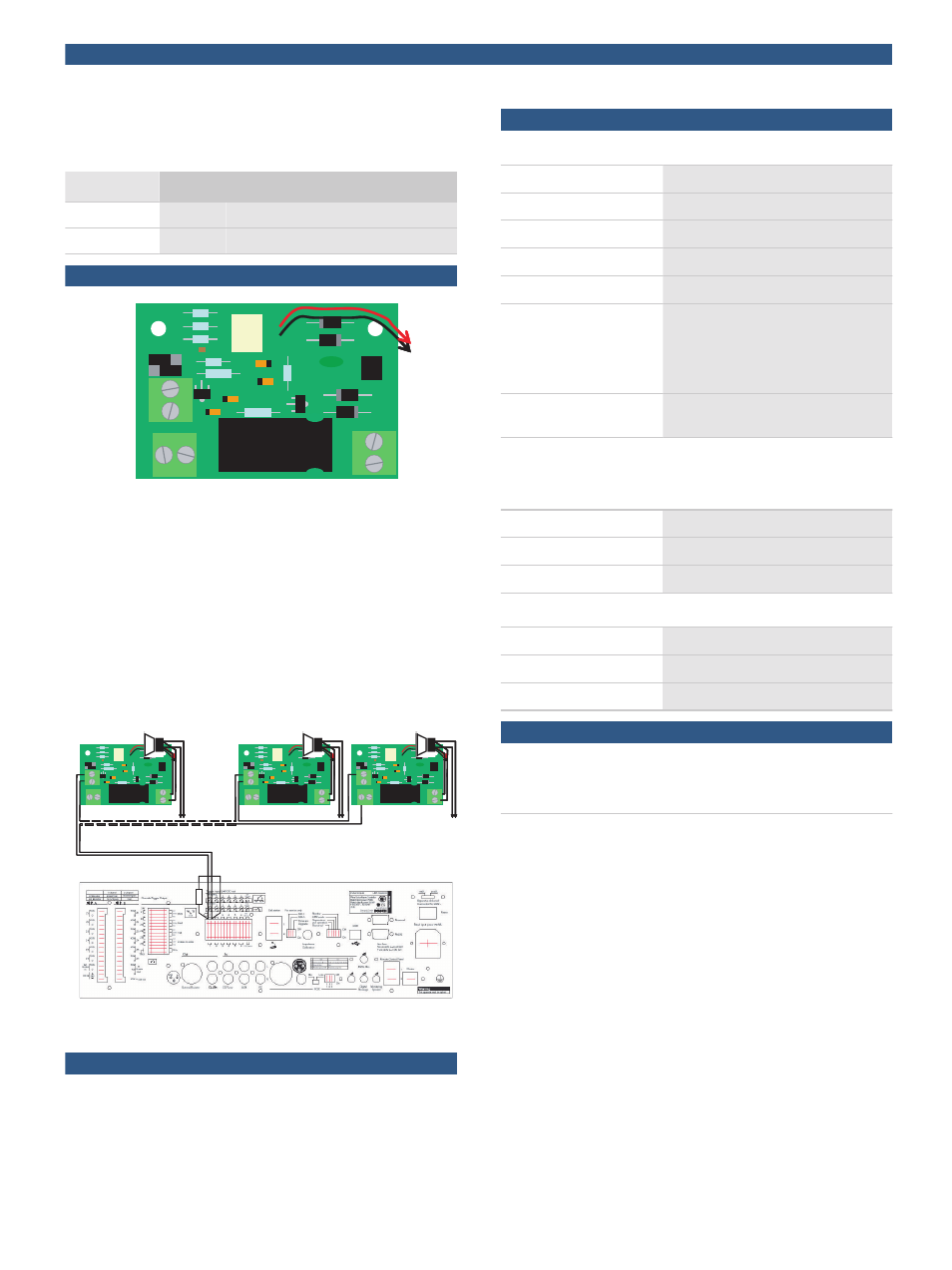

Замечания по установке/конфигурации

JP1

JP1

Конфигурация JP1 для конфигурации выхода
управления
При использовании конфигурации
"последовательная цепочка" возможно:

• Контролировать линии громкоговорителей при

помощи только одного входа неисправностей.

• Контролировать ветви линии громкоговорителя при

помощи только одного входа неисправностей

При подключении нескольких плат контроля линий к
одному входу управления и для контроля плат
необходимо подключить резистор 20 или 22 кОм
параллельно входу управления. Платы
подключаются, как показано на рисунке.

JP1

JP1

JP1

Last EOL board

First EOL board

20k

JP1

JP1

JP1

JP1

JP1

JP1

Last EOL board

First EOL board

20k

Подключение нескольких плат к одному входу
управления

Состав изделия

Количест

во

Компоненты

6

PLN-1EOL Концевая плата

1

Указания по применению

Техническое описание

Электрические характеристики

Вход

1 x

Напряжение

Линия громкоговорителя 100 V

Порог обнаружения

5 - 50 В при 20 кГц

Выход

2 x

Индикатор

Красный светодиодный индикатор

Контакт

Отказоустойчивый нормально

замкнутый

Двухполюсный МОП-переключатель

250 В

190 мА макс.

Порог обнаружения*

5 - 50 В при 20 кГц (контакт и

индикатор)

* Пороговые значения для индикатора и
переключателя могут незначительно отличаться

Механические характеристики

Размеры (В x Ш x Д)

17 x 60 x 40 мм

Монтаж

WLS II

Вес

Приблиз. 40 г

Условия эксплуатации

Рабочая температура

от -10 ºC до +55 ºC

Температура хранения

от -40 ºC до +70 ºC

Относительная влажность

<95%

Информация для заказа

PLN‑1EOL Платы контроля линий Plena

набор из 6 плат контроля линий

номер для заказа

PLN-1EOL

2 | PLN‑1EOL Платы контроля линий Plena
